Istruzioni per l'uso E by SIPLAC E 4 Installazione e messa in ese rcizio A partire dalla versione software SC 712.1 Edizione 05/2019 4.3 I nstallazione della macchina 189 4.3.6 Regolazione dell'altezza della ma…
4 Installazione e messa in esercizio Istruzioni per l'uso E by SIPLACE
4.3 Installazione della macchina A partire dalla versione software SC 712.1 Edizione 05/2019
188
4.3.3.2 Montaggio della stazione di comando
Inserire la stazione di comando e il segnalatore luminoso nei fori in modo che il tubo del se-
gnalatore luminoso venga fissato a sufficienza nel supporto.
Collegare il cavo del segnalatore luminoso alla spina. Il cavo con la spina si trova nel tubo.
Serrare entrambe le viti del supporto così da bloccare il segnalatore in posizione.
Agganciare il supporto della tastiera e collegare la tastiera.
4.3.3.3 Montaggio del monitor sulla stazione di comando
Fissare il monitor al supporto con le 4 viti apposite e collegare i cavi.
Controllare gli allacciamenti dei cavi.
4.3.4 Altezza di convogliamento dei circuiti stampati della macchina
Per la macchina è possibile impostare le seguenti altezze di convogliamento CST secondo le esi-
genze dei clienti.
900 mm fino a 930 mm 4
950 mm (opzione) 4
4
4.3.5 Utensili e dispositivi ausiliari
Per l'impostazione delle altezze della macchina sono necessari i seguenti utensili e dispositivi au-
siliari:
– chiave dinamometrica con scala di regolazione, art n. 03080498-01
– prolunga 1/2 pollici, art n. 03080499-01
– bit per viti a testa esagonale misura 14 art. n. 03080502-01
– chiave a bocca 30 mm
– livella a bolla d'aria (precisione 0,02 mm/m), art. n. 00353825-01
– elevatore a forche (per le specifiche vedi 4.1.4.3 a pagina 172)
NOTA
L'altezza di convogliamento dei circuiti stampati è la distanza tra l'angolo superiore del
convogliatore di circuiti stampati e l'angolo inferiore dei piedi della macchina.
Istruzioni per l'uso E by SIPLACE 4 Installazione e messa in esercizio
A partire dalla versione software SC 712.1 Edizione 05/2019 4.3 Installazione della macchina
189
4.3.6 Regolazione dell'altezza della macchina da 900 mm a 930 mm
La macchina sta su 4 piedini.
4
Fig. 4.3 - 2 Regolazione dell'altezza da 900 mm a 930 mm
(1) Vite per la regolazione dell'altezza
(2) Vite di sicurezza
(3) Piede della macchina
(4) Serraggio
(5) Viti di fissaggio
(6) Vite di fermo
4
AVVERTENZA
Rischio di lesioni!
Dopo avere allentato il serraggio il piede della macchina, nonostante sia assicurato con
la vite senza testa, può cadere dalla scanalatura e causare lesioni a mani e piedi.
Tenere fermo il piede della macchina in fase di fissaggio per evitare la caduta.
Fare attenzione alle mani e ai piedi.
(3)
(1)
(2)
(4)
(5)
(5)
(6)
4 Installazione e messa in esercizio Istruzioni per l'uso E by SIPLACE
4.3 Installazione della macchina A partire dalla versione software SC 712.1 Edizione 05/2019
190
Allentare la vite di sicurezza (2). Questa vite di sicurezza fissa il piede della macchina (3) per
impedirne la caduta se il fermo viene allentato.
Svitare le 3 viti di fissaggio (5) + (6) sull'adattatore.
Allentare gli altri tre piedi della macchina (3) allo steso modo.
Utilizzare la chiave a bocca da 30 mm per modificare l'altezza dei piedi della macchina (3)
con la vite di registro (1), in modo da raggiungere la rispettiva altezza di convogliamento.
Con l'ausilio della livella della macchina, allineare la macchina in direzione X e Y.
4
Stringere le viti di bloccaggio (5) dei piedi della macchina (coppia di serraggio di 120 Nm).
Stringere le viti di bloccaggio (6) dei piedi della macchina (coppia di serraggio di 120 Nm).
Stringere le viti di sicurezza (2) dei piedi della macchina.
4.3.6.1 Altezza di convogliamento 950 (opzione)
Articolo n. 03111069-xx Blocco per altezza di convogliamento 950
4

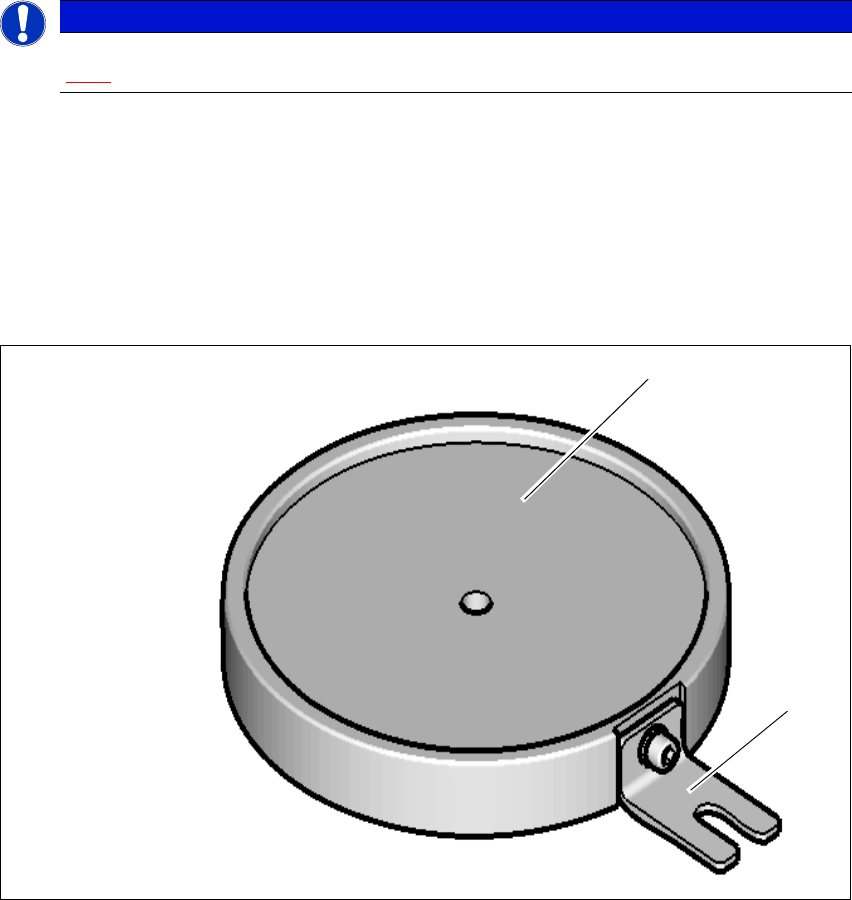

Fig. 4.3 - 3 Blocco per altezza di convogliamento 950
(1) Blocco
(2) Supporto
NOTA
La descrizione della procedura di allineamento in direzione X e Y è riportata nella sezione
4.3.7
, pagina 192.
(1)
(2)
