Allentare la vite di sicurezza (2). Questa vite di sicurezza fissa il piede della macchina (3) per
impedirne la caduta se il fermo viene allentato.
Svitare le 3 viti di fissaggio (5) + (6) sull'adattatore.
Allentare gli altri tre piedi della macchina (3) allo steso modo.
Utilizzare la chiave a bocca da 30 mm per modificare l'altezza dei piedi della macchina (3)
con la vite di registro (1), in modo da raggiungere la rispettiva altezza di convogliamento.
Con l'ausilio della livella della macchina, allineare la macchina in direzione X e Y.
4
Stringere le viti di bloccaggio (5) dei piedi della macchina (coppia di serraggio di 120 Nm).
Stringere le viti di bloccaggio (6) dei piedi della macchina (coppia di serraggio di 120 Nm).
Stringere le viti di sicurezza (2) dei piedi della macchina.
4.3.6.1 Altezza di convogliamento 950 (opzione)
Articolo n. 03111069-xx Blocco per altezza di convogliamento 950
4

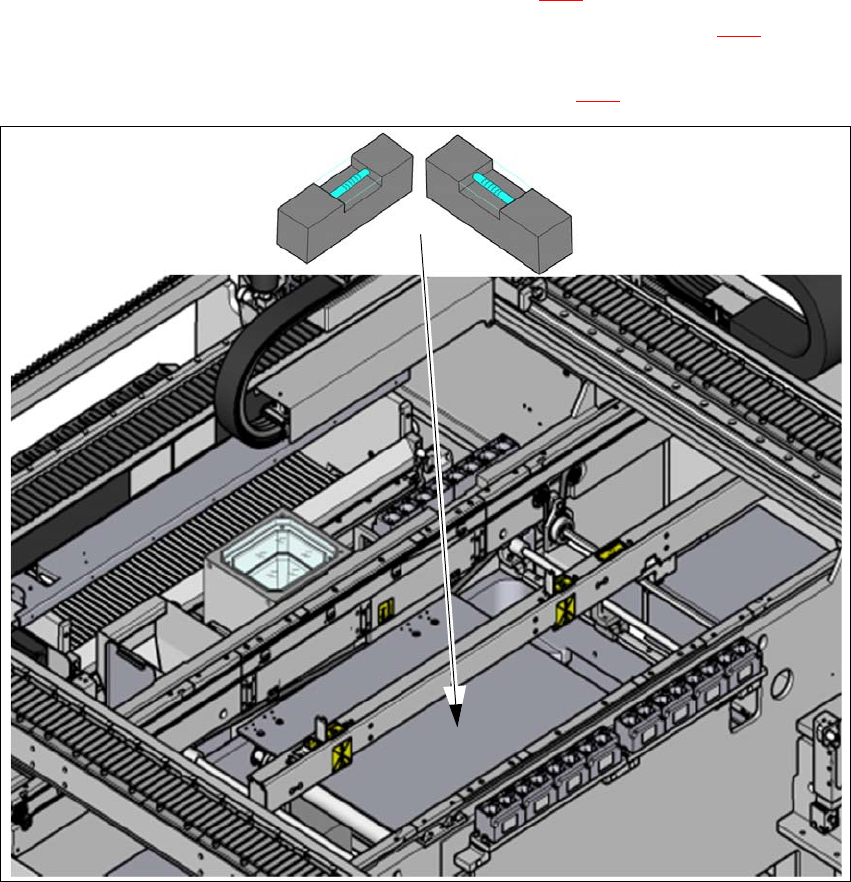

Fig. 4.3 - 3 Blocco per altezza di convogliamento 950
(1) Blocco
(2) Supporto
NOTA
La descrizione della procedura di allineamento in direzione X e Y è riportata nella sezione
4.3.7
, pagina 192.
(1)
(2)
Istruzioni per l'uso E by SIPLACE 4 Installazione e messa in esercizio
A partire dalla versione software SC 712.1 Edizione 05/2019 4.3 Installazione della macchina
191
4

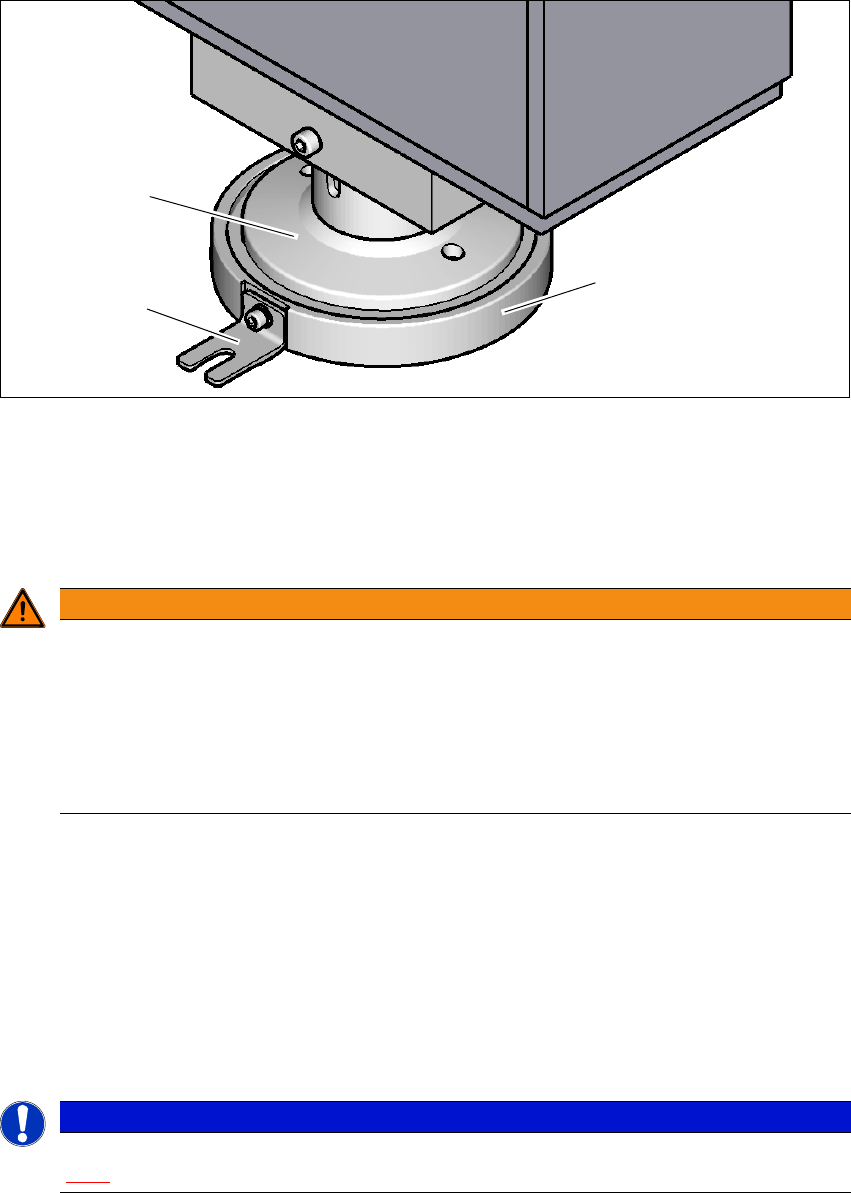

Fig. 4.3 - 4 Piedi della macchina su blocco per altezza di convogliamento 950
(1) Blocco per altezza di convogliamento 950
(2) Supporto per un'ulteriore messa in sicurezza sul pavimento
(3) Piede della macchina
4
Infilare le forche dell'elevatore sotto la macchina. Vedi anche 4.3.2, a pagina 186.
Sollevare la macchina con l'elevatore a forche.
Disporre i quattro blocchi (1) sotto i quattro piedi della macchina.
Abbassare con cura la macchina con l'elevatore a forche.
Disporre i piedi della macchina nell'arrotondamento dei blocchi e poggiarci sopra la macchina
(1).
Con l'ausilio della livella della macchina, allineare la macchina in direzione X e Y.
4
Se necessario assicurare i blocchi con il supporto sul pavimento.
AVVERTENZA
Rischio di lesioni!
Durante i lavori di montaggio sul lato inferiore della macchina sussiste il rischio di ferimen-
to.
Mettere in sicurezza la macchina adottando apposite misure. L'elevatore a forche
non può essere utilizzato come sostegno unico.
Fare attenzione alle mani e ai piedi.
NOTA
La descrizione della procedura di allineamento in direzione X e Y è riportata nella sezione
4.3.7
, pagina 192.
(1)
(3)
(2)
4 Installazione e messa in esercizio Istruzioni per l'uso E by SIPLACE
4.3 Installazione della macchina A partire dalla versione software SC 712.1 Edizione 05/2019
192
4.3.7 Regolazione della macchina
Una misurazione viene eseguita sul tavolo di sollevamento non bloccato.
Rispettare le avvertenze generali riportate nella sezione 4.3.1, pagina 185.
Rispettare le avvertenze sul trasporto della macchina riportate nella sezione 4.3.2, pagina
186.
Gli utensili e i dispositivi ausiliari sono elencati nella sezione 4.3.5, pagina 188.
4
Fig. 4.3 - 5 Regolare la macchina in direzione X e Y - procedura di misurazione
Applicare la livella a bolla d'aria della macchina (precisione di misurazione di 0,02 mm) sul
tavolo di sollevamento non bloccato e misurare in direzione X e Y (1).
Regolare la macchina in direzione Y. La tolleranza di misura è 0,10 mm.
Regolare la macchina in direzione X. La tolleranza di misura è 0,10 mm.
Controllare la capacità di carico dei 4 piedi della macchina. I 4 piedi della macchina devono
tutti toccare terra e sopportare un carico uniforme.
(1)
