Istruzioni per l'uso E by SIPLAC E 4 Installazione e messa in ese rcizio A partire dalla versione software SC 712.1 Edizione 05/2019 4.4 A deguare il t avolo intercambiabile all'altezza di convogliamento CST 19…
4 Installazione e messa in esercizio Istruzioni per l'uso E by SIPLACE
4.4 Adeguare il tavolo intercambiabile all'altezza di convogliamento CST A partire dalla versione software SC 712.1 Edizione 05/2019
194
4.4 Adeguare il tavolo intercambiabile all'altezza di convoglia-
mento CST
Il tavolo intercambiabile può essere regolato in maniera rapida e semplice alle seguenti altezze di
convogliamento CST:
900 mm e 930 mm 4
950 mm (opzione) 4
4

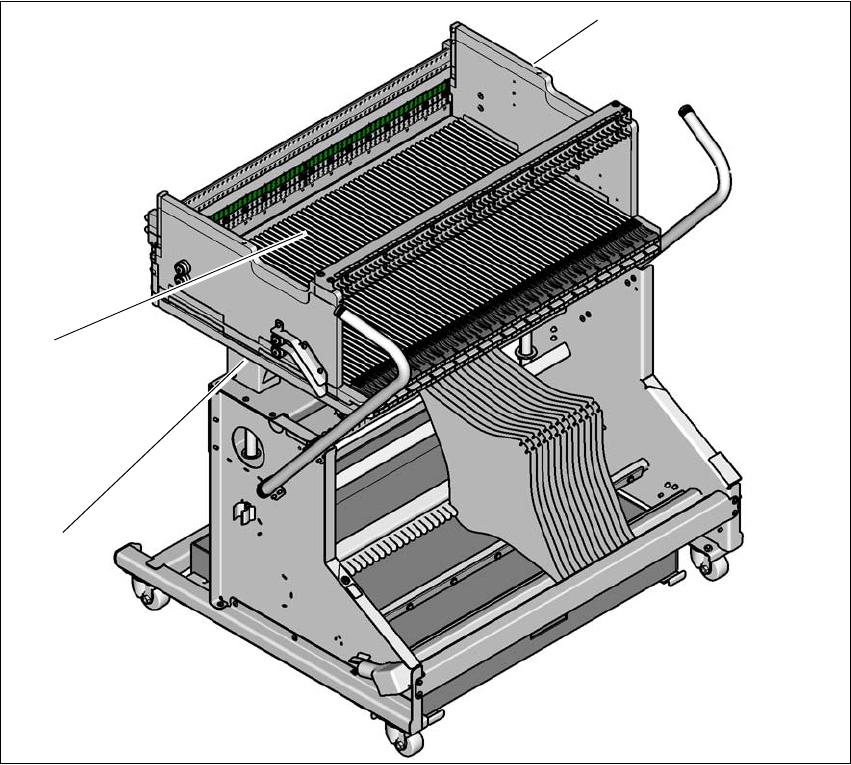

Fig. 4.4 - 1 Tavolo intercambiabile 60
(1) Fori per le altezze di convogliamento 900, 930 e 950 mm (dietro la copertura).
(2) Tavolo intercambiabile
(1)
(2)
(3)
Istruzioni per l'uso E by SIPLACE 4 Installazione e messa in esercizio
A partire dalla versione software SC 712.1 Edizione 05/2019 4.4 Adeguare il tavolo intercambiabile all'altezza di convogliamento CST
195
4.4.1 Avvertenze
4
4.4.2 Utensili e dispositivi ausiliari
4
4.4.3 Modifica dell'altezza del tavolo intercambiabile
4
4
Svitare le viti di fissaggio e sollevare il tavolo intercambiabile nella posizione desiderata.
Rimontare le viti di viti di fissaggio e serrarle.
AVVERTENZA
Regolazione dell'altezza del tavolo intercambiabile solo da parte del personale qualifica-
to!
Solo il personale qualificato può impostare l'altezza della tavolo intercambiabile.
Rispettare le norme vigenti di prevenzione degli infortuni.
Se si intende regolare in altezza il tavolo intercambiabile, staccare tutti i moduli di ali-
mentazione dal tavolo intercambiabile.
4
4
4
Elevato peso del tavolo intercambiabile!
L'elevato peso del tavolo intercambiabile (88 kg) può causare lesioni
se il tavolo intercambiabile non viene maneggiato correttamente.
Non sollevare il tavolo intercambiabile da soli.
Utilizzare ausili di sollevamento e tecniche di sollevamento ade-
guate, se si solleva il tavolo intercambiabile.
Sono necessarie due persone per sollevare il tavolo intercambia-
bile senza ausili di sollevamento.
AVVERTENZA
Rischio di danneggiamento!
Le operazioni di salita e discesa del tavolo intercambiabile possono provocare deforma-
zioni.
Staccare tutti i moduli di alimentazione dal tavolo intercambiabile.
Montare gli ausili di sollevamento sul tavolo intercambiabile per regolare l'altezza.
AVVERTENZA
Rischio di schiacciamento per le mani!
Sussiste un pericolo di schiacciamento al momento di salita e discesa del tavolo intercam-
biabile.
Prestare attenzione al momento della salita e discesa del tavolo intercambiabile.
4 Installazione e messa in esercizio Istruzioni per l'uso E by SIPLACE
4.5 Messa in funzione della macchina A partire dalla versione software SC 712.1 Edizione 05/2019
196
4.5 Messa in funzione della macchina
4.5.1 Messa in funzione della macchina presso il cliente
Verificare che tutti i moduli siano nella sede giusta.
Prima
di togliere le protezioni dall'asse X/Y pulire i binari della guida lineare con un panno che
non lasci pelucchi.
Non
utilizzare solventi (vedi sezione 4.3.9, pagina 193).
Accendere la macchina ed effettuare una corsa di riferimento.
Copiare il programma di montaggio sul computer e testarlo.
Verificare il punto zero della macchina dopo una fase di riscaldamento di 3 - 4 h.
Con l'aiuto degli operatori del cliente allestire il modulo di alimentazione sulla base del pro-
gramma di montaggio del cliente.
Con l'ausilio della rispettiva Job Card ci si può istruire sull'utilizzo dei moduli di alimentazione.
Verificare il corretto funzionamento di tutte le opzioni integrate specifiche del cliente (in par-
ticolare il software) e ordinare i ricambi eventualmente necessari con l'apposito modulo o via
fax.
4.5.2 Addestramento del personale del cliente
Illustrare tutte le opzioni integrate specifiche del cliente, in particolare il software / la compa-
tibilità del software.
Spiegare la programmazione di SIPLACE Station Programming.
Insegnare agli operatori e agli installatori l'uso del software della stazione.
Spiegare la protezione mediante password.
Insegnare al personale del cliente nel rispetto delle istruzioni per l'uso.
4.5.3 Esecuzione dei test e avvio della produzione
Testare la linea con il circuito stampato di prova o un circuito stampato del cliente.
Registrare i dati relativi ai prodotti e alle prestazioni del cliente, rielaborarli e documentarli nel
rapporto di installazione.
Creazione delle copie di sicurezza
