5 Operazioni da svolgere sulla macchina Istruzioni per l'uso E b y SIPLACE 5.8 Segnalatori luminosi con avvi satore acustico A partire dalla versione softwar e SC 712.1 Edizione 05/2019 220 5.8 Segnalatori luminosi …
Istruzioni per l'uso E by SIPLACE 5 Operazioni da svolgere sulla macchina
A partire dalla versione software SC 712.1 Edizione 05/2019 5.7 Messaggi e guida online
219
5.7.4 Guida on-line sensibile al contesto
Per richiamare le informazioni sull'attuale vista occorre selezionare l'icona per attivare il si-
stema guida per il calcolatore della stazione. Si apre così la finestra principale del sistema guida
con le informazioni sull'allarme. Le informazioni si riferiscono alla schermata attualmente visualiz-
zata per la quale è stata attivata la guida. Tramite il sommario, l'indice alfabetico e le funzioni di
ricerca è possibile visualizzare tutti gli argomenti della guida on-line.
5 Operazioni da svolgere sulla macchina Istruzioni per l'uso E by SIPLACE
5.8 Segnalatori luminosi con avvisatore acustico A partire dalla versione software SC 712.1 Edizione 05/2019
220
5.8 Segnalatori luminosi con avvisatore acustico
5.8.1 Panoramica
I segnalatori visualizzano gli stati di esercizio ed eventuali malfunzionamenti della macchina. L'av-
visatore acustico scatta in stato di allarme. Le macchine per montaggio componenti SIPLACE
possono essere equipaggiate con un segnalatore luminoso bicolore o tricolore. Il relativo sistema
di segnalatori luminosi (bicolore o tricolore) viene impostato nella configurazione automatica; vedi
manuale per l'installazione del software della stazione, articolo n. 00196771-xx.
5.8.1.1 Segnalatore luminoso tricolore (standard)

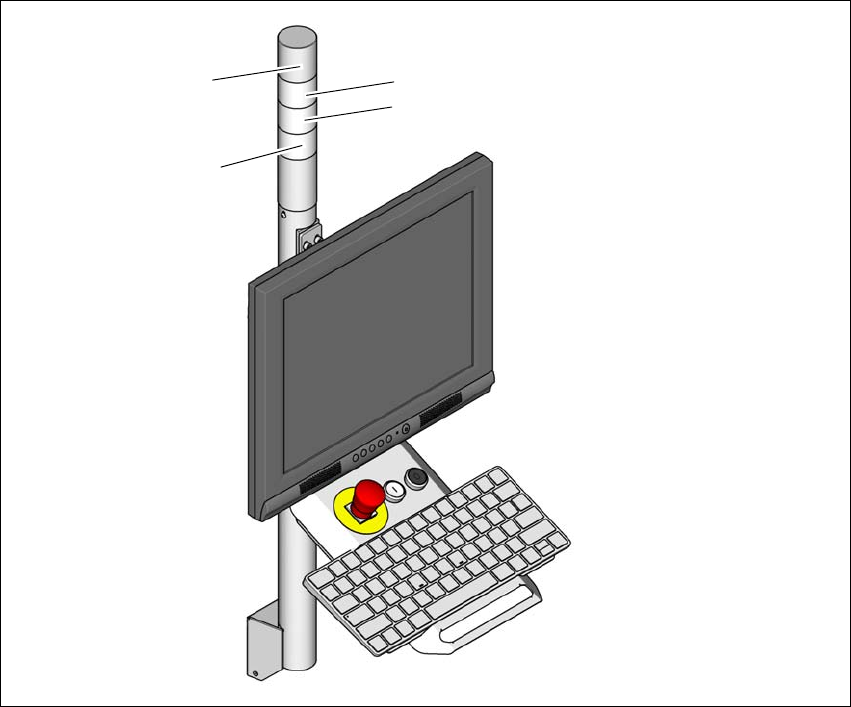

Fig. 5.8 - 1 Segnalatori luminosi degli stati di esercizio
(1) Avvisatore acustico
(2) L1 - Segnalatore luminoso rosso
(3) L2 - Segnalatore luminoso giallo
(4) L3 - Segnalatore luminoso verde
(2)
(1)
(3)
(4)
Istruzioni per l'uso E by SIPLACE 5 Operazioni da svolgere sulla macchina
A partire dalla versione software SC 712.1 Edizione 05/2019 5.8 Segnalatori luminosi con avvisatore acustico
221
5.8.1.2 Segnalatore luminoso bicolore (optional)
Articolo n. 03110193-xx Segnalatore luminoso, 2 spie
Fig. 5.8 - 2 Segnalatori luminosi degli stati di esercizio
(1) Avvisatore acustico
(2) L1 - Segnalatore luminoso verde
(3) L2 - Segnalatore luminoso bianco
(1)
(2)
(3)
