5 Operazioni da svolgere sulla macchina Istruzioni per l'uso E b y SIPLACE 5.8 Segnalatori luminosi con avvi satore acustico A partire dalla versione softwar e SC 712.1 Edizione 05/2019 222 5.8.2 Visualizzazioni di …
Istruzioni per l'uso E by SIPLACE 5 Operazioni da svolgere sulla macchina
A partire dalla versione software SC 712.1 Edizione 05/2019 5.8 Segnalatori luminosi con avvisatore acustico
221

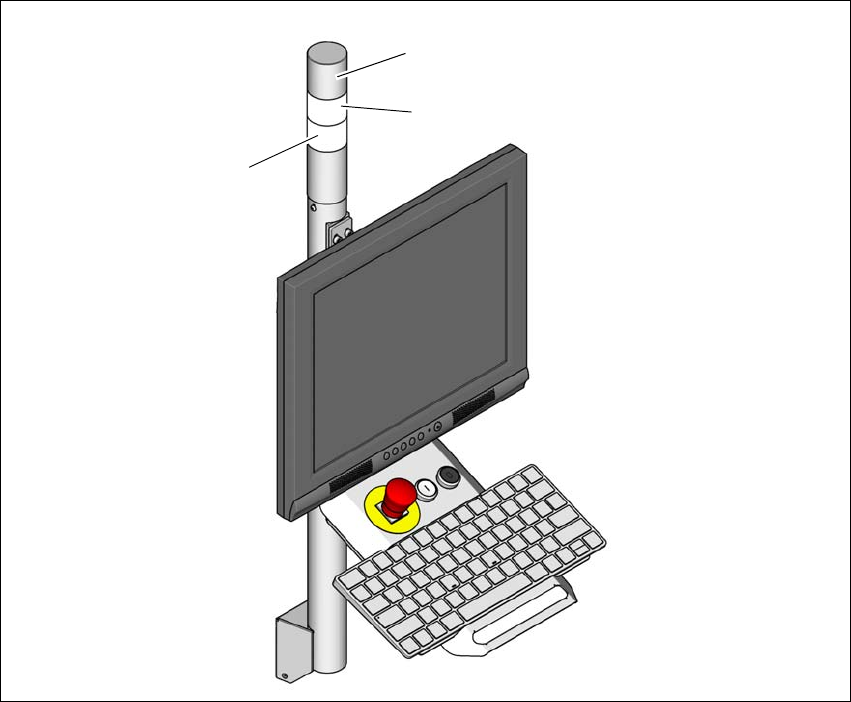

5.8.1.2 Segnalatore luminoso bicolore (optional)
Articolo n. 03110193-xx Segnalatore luminoso, 2 spie
Fig. 5.8 - 2 Segnalatori luminosi degli stati di esercizio
(1) Avvisatore acustico
(2) L1 - Segnalatore luminoso verde
(3) L2 - Segnalatore luminoso bianco
(1)
(2)
(3)
5 Operazioni da svolgere sulla macchina Istruzioni per l'uso E by SIPLACE
5.8 Segnalatori luminosi con avvisatore acustico A partire dalla versione software SC 712.1 Edizione 05/2019
222
5.8.2 Visualizzazioni di stato e relativi significati
5
Significato Lato della
macchina
Stato - bicolore
(bianco/verde)
Stato - tricolore
(rosso/giallo/verde)
La macchina è in fase di produ-
zione
entrambi i lati Bianco: --
Verde: On
Rosso: Off
Giallo: Off
Verde: On
La macchina attende all'inseri-
mento un circuito stampato.
entrambi i lati Bianco: --
Verde: 700 - 700
Rosso: Off
Giallo: Off
Verde: 500 - 500
La macchina è stata arrestata
con il tasto di arresto; il tasto di
avvio deve essere premuto per
proseguire la produzione.
entrambi i lati non configurato Rosso: Off
Giallo: Off
Verde: 500 - 500
È necessaria la manipolazione
delle mire da parte dell'opera-
tore.
entrambi i lati Bianco: --
Verde: 100 - 100
Rosso: Off
Giallo: 500-500
Verde: Off
La macchina è in attesa di un
lotto oppure attende che ven-
gano espletate le operazioni di
preparazione dopo l'arrivo di un
lotto.
entrambi i lati Bianco: --
Verde: 100 - 100
Rosso: Off
Giallo: Off
Verde: 500 - 500
La macchina sta preparando la
produzione (verifica dello stato
delle pipette, riconoscimento
dei convogliatori).
entrambi i lati Bianco: --
Verde: 100 - 100
Rosso: Off
Giallo: Off
Verde: 500 - 500
Viene utilizzata una posizione
di prelievo alternativa.
Lato corrispon-
dente
Bianco: 100 -100
Verde: --
Rosso: Off
Giallo: On
Verde: On
Deve essere prelevato un cir-
cuito stampato dal lato uscita
(ad esempio per un'ispezione).
Lato corrispon-
dente
Bianco: 500 -500
Verde: 700 -700
Rosso: Off
Giallo: Off
Verde: 500 - 500
Il convogliamento CST è bloc-
cato (la macchina seguente at-
tende il circuito stampato).
Lato corrispon-
dente
Bianco: --
Verde:
700 -700
Rosso: Off
Giallo: Off
Verde: 500 - 500
Più di una posizione di ritiro con
i stessi componenti è disattiva-
ta, tuttavia è disponibile più una
posizione di ritiro.
Lato corrispon-
dente
Bianco: 500 -500
Verde: --
Rosso: Off
Giallo: On
Verde: On
La verifica dell'allestimento è
necessaria per almeno una po-
sizione.
Lato corrispon-
dente
Bianco: 500 -500
Verde: --
Rosso: Off
Giallo: 500 - 500
Verde: Off
Istruzioni per l'uso E by SIPLACE 5 Operazioni da svolgere sulla macchina
A partire dalla versione software SC 712.1 Edizione 05/2019 5.8 Segnalatori luminosi con avvisatore acustico
223
L'allestimento delle pipette non
è completo.
Lato corrispon-
dente
Bianco: 500 -500
Verde: --
Rosso: Off
Giallo: On
Verde: On
Viene utilizzata l'ultima posizio-
ne di prelievo disponibile oppu-
re le posizioni di prelievo per
questo componente sono tutte
esaurite. La macchina continua
a produrre finché sono presenti
altri componenti che possono
essere montati.
Lato corrispon-
dente
Bianco: 100 -200
Verde: --
Rosso: Off
Giallo: On
Verde: On
Il livello di riempimento di una
posizione di prelievo o di un
modulo Dip è basso.
Lato corrispon-
dente
Bianco: 100 -200
Verde: --
Rosso: Off
Giallo: On
Verde: On
Impossibile trasportare un cir-
cuito stampato fino alla prossi-
ma area.
Lato corrispon-
dente
Bianco: On
Verde: --
Rosso: Off
Giallo: 500 - 500
Verde: Off
Impossibile leggere il codice a
barre del circuito stampato sul
nastro di alimentazione. L'ope-
ratore deve eseguire la lettura
manualmente.
Lato corrispon-
dente
non configurato Rosso: Off
Giallo: 500 - 500
Verde: Off
La macchina si è arrestata au-
tomaticamente a causa di un
evento non
configurato, ad es. un errore
nel convogliamento. Gli eventi
che non sono stati configurati e
causano l'arresto della macchi-
na non vengono presi in consi-
derazione in questa sede.
entrambi i lati Bianco: On
Verde: Off
Rosso: Off
Giallo: 500 - 500
Verde: Off
La produzione è stata arrestata
automaticamente (ad es. per-
ché non ci sono componenti da
prelevare).
Lato corrispon-
dente
Bianco: On
Verde: Off
Rosso: Off
Giallo: 500 - 500
Verde: Off
La macchina sta eseguendo
una funzione manuale lanciata
dall'operatore.
Bianco: 100 -1000
Verde: 700 - 700
Rosso: Off
Giallo: Off
Verde: 500 - 500
La macchina è stata arrestata
a causa di un errore nella misu-
razione delle mire (ad es. circu-
ito stampato, tavola, modulo di
alimentazione).
entrambi i lati Bianco: On
Verde: Off
Rosso: Off
Giallo: 500 - 500
Verde: Off
Significato Lato della
macchina
Stato - bicolore
(bianco/verde)
Stato - tricolore
(rosso/giallo/verde)
