Istruzioni per l'uso E by SIPLACE 5 Operazioni da svolgere sulla macchina
A partire dalla versione software SC 712.1 Edizione 05/2019 5.11 Allestimento dei moduli di alimentazione
237
5.11.4.3 Inserimento della cinghia in SIPLACE SmartFeeder E
Passo 1 5
5

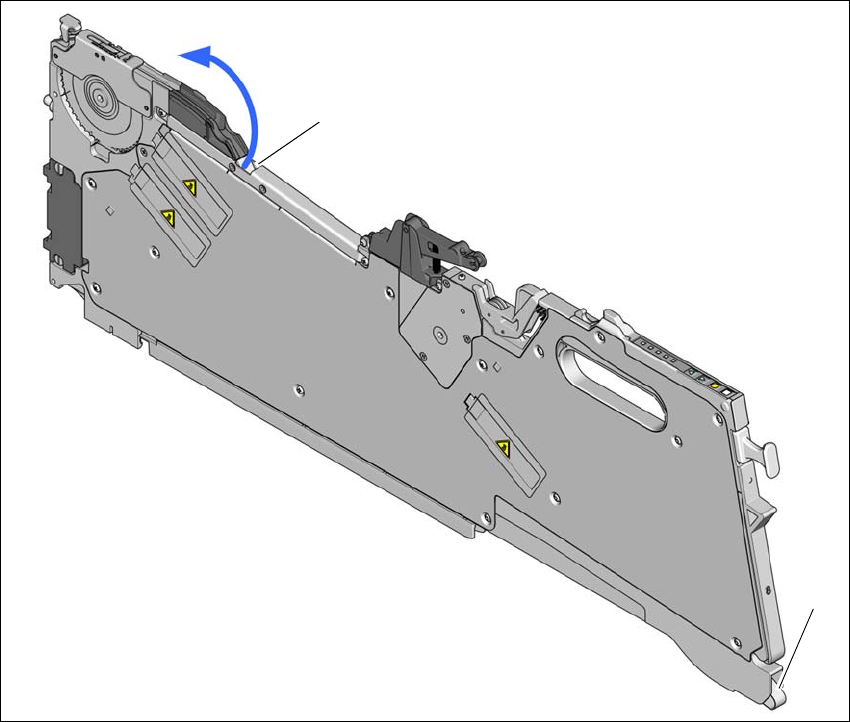

Fig. 5.11 - 4 Inserire la cinghia dei componenti
(1) Apertura di ingresso del canale di guida della cinghia
(2) Apertura di uscita del canale della guida
Tenere la cinghia in modo che i fori di trasporto (visti in direzione di trascinamento) si trovino
sul lato sinistro.
Spingere la cinghia nell'apertura di ingresso (pos. 1) ) del canale di guida della cinghia e farla
procedere finché la cinghia non fuoriesce dall'apertura di uscita della cinghia (pos. 2).
Fare uscire la cinghia verso l'alto.
(1)
(2)
5 Operazioni da svolgere sulla macchina Istruzioni per l'uso E by SIPLACE
5.11 Allestimento dei moduli di alimentazione A partire dalla versione software SC 712.1 Edizione 05/2019
238
Passo 2 5
5

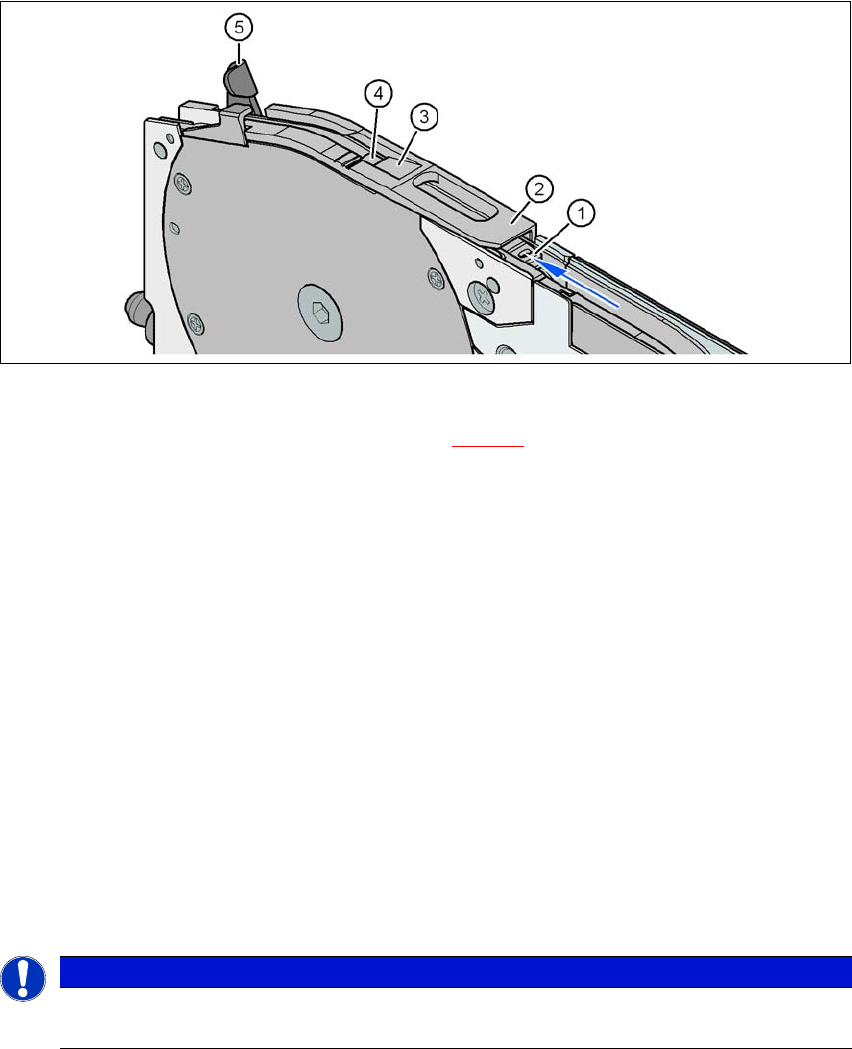

Fig. 5.11 - 5 Finestra di prelievo sul modulo di alimentazione
(1) Supporto estraibile della cinghia (vedi sezione 5.11.4.4, pagina 240)
(2) Finestra di prelievo
(3) Bordo di estrazione della pellicola di rivestimento
(4) Area di prelievo dei componenti
(5) Leva per sollevare e bloccare la finestra di prelievo
Fare passare l'inizio della cinghia sotto la finestra di prelievo (pos. 2) e proseguire finché la
cinghia non batte sulla ruota a perni.
Nel pannello di controllo, premere il tasto AVANTI, finché il punto piegato della pellicola di
rivestimento non si trova nell'area di prelievo (pos. 4) dei componenti.
Spingere la leva (pos. 5) in avanti per sollevare la finestra di prelievo (pos. 2) fino alla prima
posizione di arresto.
Spingere la pellicola di rivestimento lateralmente in avanti lungo la finestra di prelievo e farla
uscire da sotto la finestra di prelievo.
Rivoltare all'indietro la pellicola di rivestimento finché non si allinea con il bordo di estrazione
(pos. 3).
5
Spingere indietro la leva (pos. 5) per abbassare la finestra di prelievo.
NOTA
Abbassare la finestra di prelievo solo quando la pellicola di rivestimento è allineata al
bordo di estrazione.
Istruzioni per l'uso E by SIPLACE 5 Operazioni da svolgere sulla macchina
A partire dalla versione software SC 712.1 Edizione 05/2019 5.11 Allestimento dei moduli di alimentazione
239
Passo 3 5
5

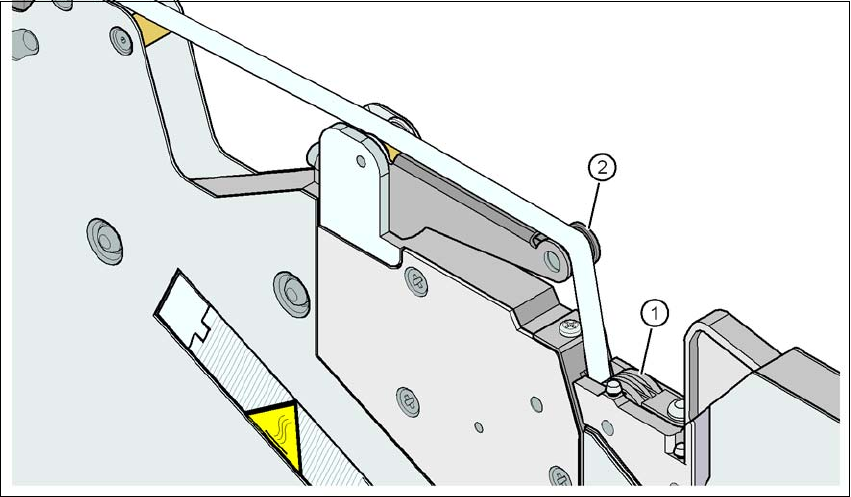

Fig. 5.11 - 6 Portare la pellicola di rivestimento alle ruote di intasamento della pellicola di rivestimento
(1) Ruote antintasamento della pellicola di rivestimento
(2) Braccio oscillante della pellicola di rivestimento
5
Far passare la pellicola di rivestimento sull'apposito braccio oscillante (pos. 2) fino alle ruote
antintasamento della pellicola (pos. 1).
Nel pannello di controllo, premere il tasto PELLICOLA, finché la pellicola di rivestimento non
è tesa. Il braccio oscillante della pellicola di rivestimento s'inclina verso il basso e ferma il mo-
tore di azionamento.
Cimare a raso la cinghia sul bordo anteriore del modulo di alimentazione.
