Passo 3 5
5
Fig. 5.11 - 6 Portare la pellicola di rivestimento alle ruote di intasamento della pellicola di rivestimento
(1) Ruote antintasamento della pellicola di rivestimento
(2) Braccio oscillante della pellicola di rivestimento
5
Far passare la pellicola di rivestimento sull'apposito braccio oscillante (pos. 2) fino alle ruote
antintasamento della pellicola (pos. 1).
Nel pannello di controllo, premere il tasto PELLICOLA, finché la pellicola di rivestimento non
è tesa. Il braccio oscillante della pellicola di rivestimento s'inclina verso il basso e ferma il mo-
tore di azionamento.
Cimare a raso la cinghia sul bordo anteriore del modulo di alimentazione.
5 Operazioni da svolgere sulla macchina Istruzioni per l'uso E by SIPLACE
5.11 Allestimento dei moduli di alimentazione A partire dalla versione software SC 712.1 Edizione 05/2019
240
5.11.4.4 Supporto estraibile della cinghia per modulo SIPLACE SmartFeeder 8 mm E
5

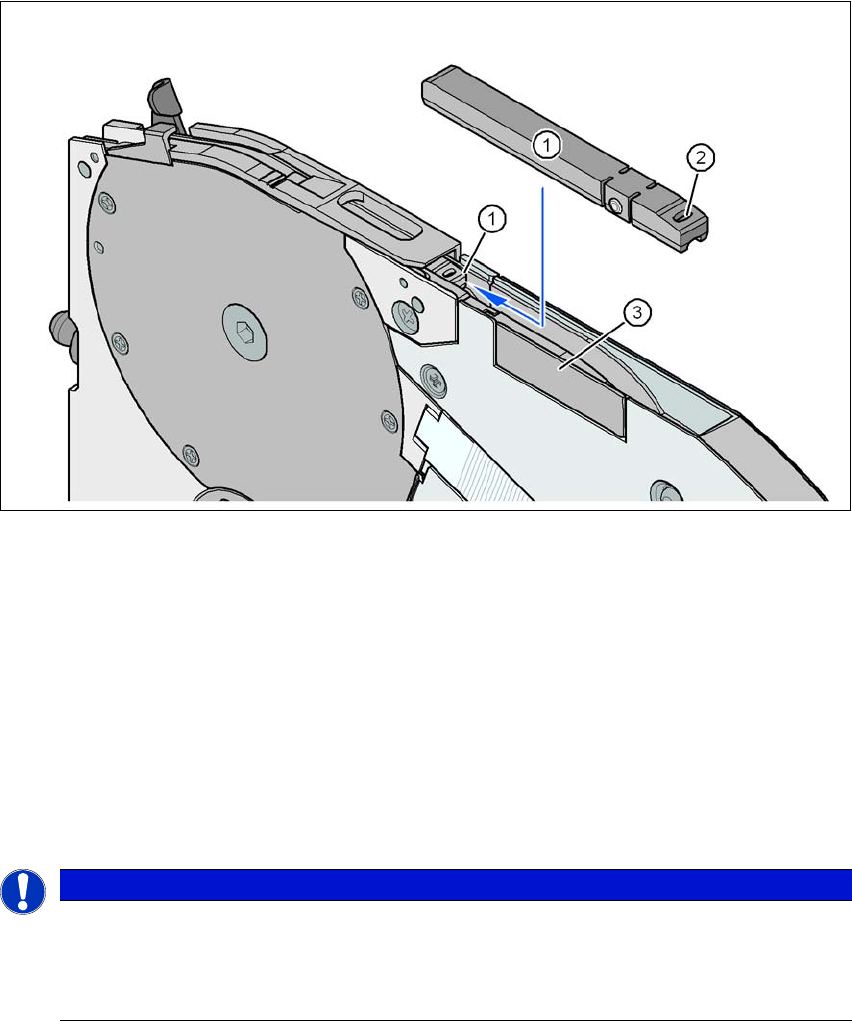

Fig. 5.11 - 7 SIPLACE SmartFeeder 8 mm E - Supporto estraibile della cinghia
(1) Supporto estraibile della cinghia
(2) Apertura ovale nel supporto della cinghia
SIPLACE SmartFeeder E è dotato di un supporto estraibile della cinghia (pos. 1 nella fig. 5.11 -
7). All'occorrenza può essere facilmente rimosso.
Inserire la lama di un cacciavite da orologiai nell'apertura ovale (pos. 2 in fig. 5.11 - 7) del sup-
porto della cinghia ed estrarre il supporto in senso contrario alla direzione di trascinamento
della cinghia.
Quando si inserisce il supporto della cinghia, occorre accertarsi che entri posizione corretta.
5
NOTA
Altezza di prelievo Z costante e riduzione del tempo necessario alle correzioni delle altez-
ze di prelievo
Per tutti i componenti a partire da 0402 e più piccoli, inserire sempre il supporto della
cinghia (pos. 1 in fig. 5.11 - 7) nel modulo di alimentazione.
Istruzioni per l'uso E by SIPLACE 5 Operazioni da svolgere sulla macchina
A partire dalla versione software SC 712.1 Edizione 05/2019 5.12 Rispettare gli indicatori su SIPLACE SmartFeeder E
241
5.12 Rispettare gli indicatori su SIPLACE SmartFeeder E
5.12.1 Indicatore LED
SIPLACE SmartFeeder E dispone di un indicatore LED che segnala gli stati di esercizio per ogni
traccia.
5
Fig. 5.12 - 1 Tasti e indicatore LED: esempio mostrato del modulo SIPLACE SmartFeeder 2x8 mm E
(1) Tasto SET
(2) Tasto PELLICOLA
(3) Tasto INDIETRO
(4) Tasto AVANTI
(5) Tasto cambio traccia tra destra e sinistra
(6) LED L traccia sinistra attiva
(7) LED passo traccia sinistra 1 mm
(8) LED passo traccia sinistra 2 mm
(9) LED passo traccia sinistra 4 mm
(10) LED passo traccia sinistra 8 mm
(11) LED R traccia destra attiva
(12) LED passo traccia destra 1 mm
(13) LED passo traccia destra 2 mm
(14) LED passo traccia destra 4 mm
(15) LED passo traccia destra 8 mm
