6 Estensioni della stazione Istruzioni per l'uso E by SIPLACE 6.1 Scambiatore di pipette A partire dalla versione softwar e SC 712.1 Edizione 05/2019 254 6.1.1 Scambiatore di pipe tte per SIPLACE CP14 Articolo n. 03…
Istruzioni per l'uso E by SIPLACE 6 Estensioni della stazione
A partire dalla versione software SC 712.1 Edizione 05/2019 6.1 Scambiatore di pipette
253
6 Estensioni della stazione
Le informazioni sulle possibili configurazioni e opzioni sono consultabili sulle rispettive specifiche
delle macchine E by SIPLACE.
6.1 Scambiatore di pipette
Gli scambiatori di pipette consentono di aumentare notevolmente la flessibilità delle teste di mon-
taggio per la lavorazione di tipi diversi di componenti. Se il programma di montaggio comporta un
cambio di pipetta, la testa di montaggio deposita automaticamente la vecchia pipetta nel garage
e ne preleva una nuova. Durante il test del vuoto si possono inoltre sostituire velocemente le pi-
pette eliminate.
L'inserimento delle pipette da uno scambiatore di pipette è molto più preciso e più veloce di
quanto sarebbe possibile manualmente. Per il montaggio dei componenti di piccole dimensioni è
assolutamente necessario che l'eccentricità radiale della rotazione delle pipette sia minima.
Gli scambiatori di pipette delle teste Collect&Place hanno la stessa struttura di base (SIPLACE
CP14/12/6). Tuttavia è possibile utilizzare soltanto i vassoi per pipette specificati per la relativa
testa di montaggio.
6 Estensioni della stazione Istruzioni per l'uso E by SIPLACE
6.1 Scambiatore di pipette A partire dalla versione software SC 712.1 Edizione 05/2019
254
6.1.1 Scambiatore di pipette per SIPLACE CP14
Articolo n. 03113147-xx Scambiatore di pipette E by SIPLACE, CP14 per posteggio 1
Articolo n. 03113193-xx Scambiatore di pipette E by SIPLACE , CP14 per posteggio 2
Articolo n. 03101503-xx Vassoio per 1 x 20 pipette per tipo di pipetta 4xxx
6

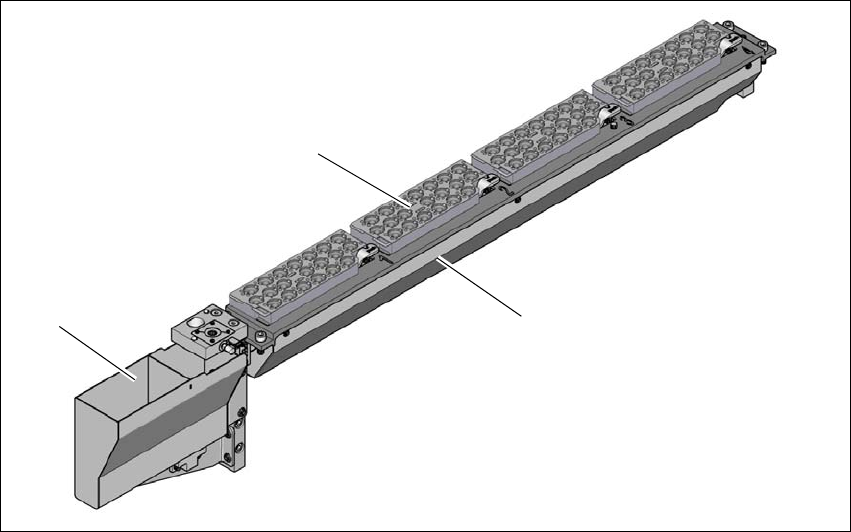

Fig. 6.1 - 1 Scambiatore di pipette per SIPLACE CP14 (esempio)
(1) Vassoio dello scambiatore di pipette 4xxx
(2) Scambiatori di pipette
(3) Contenitore scarti CO
(2)
(3)
(1)
Istruzioni per l'uso E by SIPLACE 6 Estensioni della stazione
A partire dalla versione software SC 712.1 Edizione 05/2019 6.1 Scambiatore di pipette
255
6.1.1.1 Descrizione
Questo scambiatore di pipette può contenere 4 vassoi, ciascuno dei quali con 20 garage.
I vassoi sono disposti su un supporto comune. Sono centrati con due spine cilindriche e fissati con
4 bottoni a pressione. La posizione esatta è rilevata grazie a due mire su ogni vassoio. La posi-
zione esatta dei vassoi nel corpo base dello scambiatore di pipette è controllata da microinterrut-
tori per evitare una collisione della testa di montaggio con un eventuale vassoio sporgente. Tutti
i posteggi dei vassoi devono essere occupati perché il circuito di sicurezza arresta la macchina
se rileva vassoi mancanti o non posizionati correttamente.
Nella stazione delle pipette installata è possibile scaricare componenti dalle pipette della SI-
PLACE CP14 ed estrarre e sganciare le pipette.
6
6
Fig. 6.1 - 2 Vassoio dello scambiatore di pipette per SIPLACE CP14
(1) 20 garage per 4xxx pipette
(2) Mire (solo con piastra di bloccaggio aperta e visibile)
ATTENZIONE
Utilizzare il vassoio per SIPLACE CP14 solo insieme alla SIPLACE CP14.
(1)
(2)
(2)
