Istruzioni per l'uso E by SIPLACE 6 Estensioni della stazione
A partire dalla versione software SC 712.1 Edizione 05/2019 6.1 Scambiatore di pipette
261
6
Spingere il vassoio uniformemente verso il basso in modo che gli agganci automatici a sfera
si innestino contemporaneamente su tutti i bottoni a pressione.
NOTA
Prima di inserire il vassoio, allinearlo in modo tale che le spine di centraggio (pos. 2
e 6 nella fig. 6.1 - 5, pagina 260) possano scorrere nel foro di centraggio e nell'asola.
6 Estensioni della stazione Istruzioni per l'uso E by SIPLACE
6.1 Scambiatore di pipette A partire dalla versione software SC 712.1 Edizione 05/2019
262
6.1.2 Scambiatore di pipette per SIPLACE TH/SIPLACE PP
Articolo n. 03108343-xx Scambiatore di pipette SIPLACE TH, E by SIPLACE per posteggio 1
Articolo n. 03113120-xx Scambiatore di pipette SIPLACE TH, E by SIPLACE per posteggio 2
Articolo n. 03103613-xx Vassoio per 2 pipette P&P
Articolo n. 03109863-xx Vassoio per 1 pipetta P&P
6

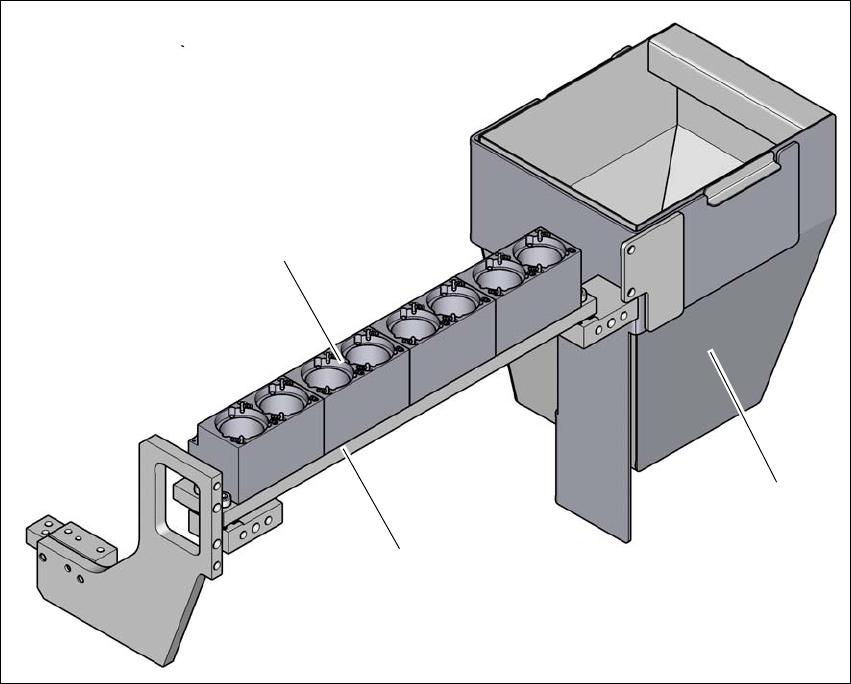

Fig. 6.1 - 6 Scambiatore di pipette per SIPLACE TH/SIPLACE PP (esempio)
(1) Vassoio dello scambiatore di pipette (2 pipette P&P)
(2) Contenitore scarti CO
(3) Scambiatori di pipette
(3)
(2)
(1)
Istruzioni per l'uso E by SIPLACE 6 Estensioni della stazione
A partire dalla versione software SC 712.1 Edizione 05/2019 6.1 Scambiatore di pipette
263
6.1.2.1 Descrizione
Ci sono due diversi scambiatori di pipette. L'uno può alloggiare 4 vassoi con rispettivamente 2 ga-
rage, l'altro 8 vassoi con rispettivamente 2 garage.
Sono disponibili due tipi di vassoi: vassoi standard e vassoi per pipette speciali o pinze. I vassoi
sono disposti su un supporto comune. Ogni vassoio è centrato con due spine cilindriche e fissato
con morsetti.
6

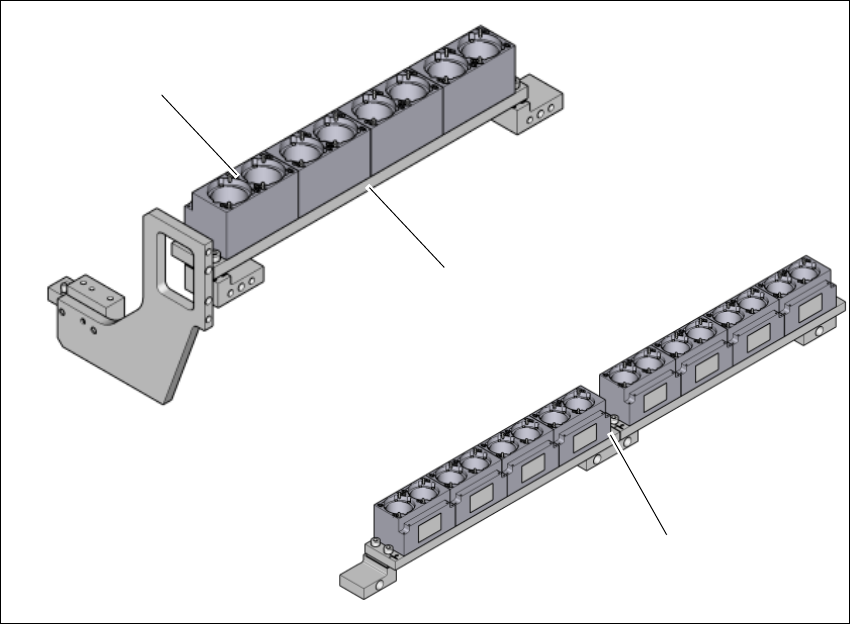

Fig. 6.1 - 7 Vassoi-scambiatore di pipette per SIPLACE TH/SIPLACE PP
(1) Vassoio per 2 pipette
(2) Scambiatore di pipette con 4 x 2 vassoi per pipette
(3) Scambiatore di pipette con 8 x 2 vassoi per pipette
(1)
(2)
(3)
