6 Estensioni della stazione Istruzioni per l'uso E by SIPLACE 6.1 Scambiatore di pipette A partire dalla versione softwar e SC 712.1 Edizione 05/2019 268 6.1.3 Scambiatore di pipe tte per SIPLACE CP12 Articolo n. 03…
Istruzioni per l'uso E by SIPLACE 6 Estensioni della stazione
A partire dalla versione software SC 712.1 Edizione 05/2019 6.1 Scambiatore di pipette
267
6.1.2.5 Contenitore scarti CO per SIPLACE TH
Per la SIPLACE TH è possibile installare un contenitore per gli scarti CO. Si posiziona vicino al
modulo Vision fine pitch.
6.1.2.6 Pinze e pipette speciali
Oltre alla gamma standard SMT, le macchine SIPLACE elaborano anche componenti in tecnica
di montaggio a fori passanti (Through Hole Technology) e componenti OSC (Odd Shaped Com-
ponents). Inoltre ASM progetta continuamente pipette speciali e pinze.
Le pipette speciali sono disponibili per tutte le teste di montaggio, per poter gestire ordini di mon-
taggio con la massima velocità, precisione e flessibilità. L'uso degli scambiatori automatici di pi-
pette riduce inoltre i tempi di allestimento associati al cambio prodotto.
ASM offre delle pinze meccaniche per SIPLACE TH/SIPLACE PP. I componenti la cui superficie
non è adatta all'aspirazione con le pipette vengono prelevati e montati da pinze meccaniche. Le
pinze sono disponibili in due diverse esecuzioni, classificabili in due gruppi in base alla funzione:
– pinze che afferrano il componente sui bordi esterni
– pinze che afferrano il componente sui bordi interni.
Per maggiori informazioni sulle pipette speciali e le pinze rivolgersi alla ASM. Anche per la produ-
zione di vassoi speciali e pinze rivolgersi alla ASM.
6 Estensioni della stazione Istruzioni per l'uso E by SIPLACE
6.1 Scambiatore di pipette A partire dalla versione software SC 712.1 Edizione 05/2019
268
6.1.3 Scambiatore di pipette per SIPLACE CP12
Articolo n. 03113197-xx Scambiatore di pipette E by SIPLACE , CP12 per posteggio 1 e 2
Articolo n. 03081446-xx Vassoio per 1 x 12 pipette per tipo di pipetta 30xxx
6

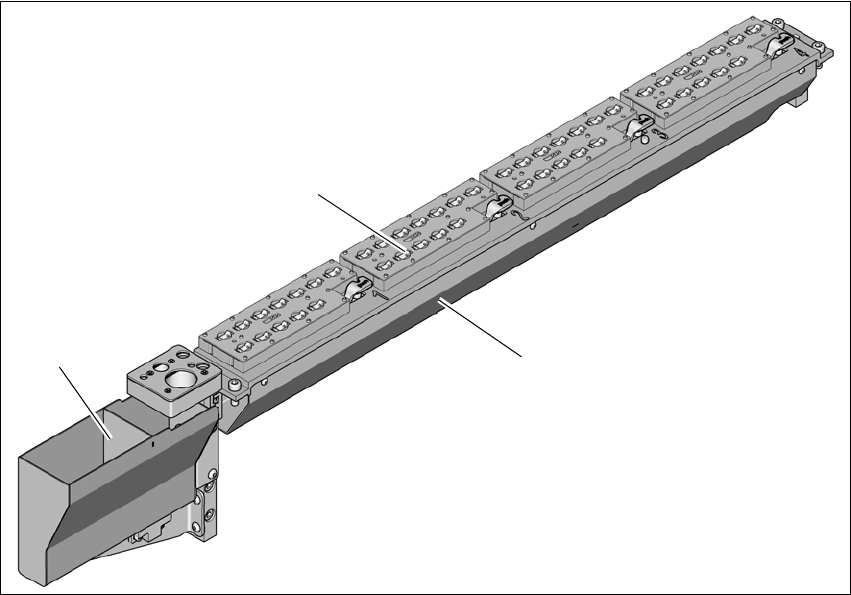

Fig. 6.1 - 10 Scambiatore di pipette per SIPLACE CP12
(1) Vassoio dello scambiatore di pipette
(2) Scambiatori di pipette
(3) Contenitore scarti CO
(2)
(3)
(1)
Istruzioni per l'uso E by SIPLACE 6 Estensioni della stazione
A partire dalla versione software SC 712.1 Edizione 05/2019 6.1 Scambiatore di pipette
269
6
Fig. 6.1 - 11 Vassoio per pipette per SIPLACE CP12
(1) 12 garage per pipette 30xx
(2) Mire (solo con piastra di bloccaggio aperta e visibile)
6.1.3.1 Descrizione
Questo scambiatore di pipette può contenere 4 vassoi, ciascuno dei quali con 12 garage.
I vassoi sono disposti su un supporto comune. Sono centrati con due spine cilindriche e fissati con
4 bottoni a pressione. La posizione esatta è rilevata grazie a due mire su ogni vassoio. La posi-
zione esatta dei vassoi nel corpo base dello scambiatore di pipette è controllata da microinterrut-
tori per evitare una collisione della testa di montaggio con un eventuale vassoio sporgente. Tutti
i posteggi dei vassoi devono essere occupati perché il circuito di sicurezza arresta la macchina
se rileva vassoi mancanti o non posizionati correttamente.
Nella stazione delle pipette installata è possibile scaricare componenti dalle pipette della SI-
PLACE CP12 ed estrarre e sganciare le pipette.
6
(1)
(2)
(2)
AVVERTENZA
Utilizzare il vassoio per SIPLACE CP12 solo insieme alla SIPLACE CP12.
