Istruzioni per l'uso E by SIPLACE 6 Estensioni della stazione A partire dalla versione software SC 712.1 Edizione 05/2019 6.1 S cambiatore di pipette 275 6.1.4 Scambiatore di pipette per SIPLACE CP6 Articolo n. 03 1…
6 Estensioni della stazione Istruzioni per l'uso E by SIPLACE
6.1 Scambiatore di pipette A partire dalla versione software SC 712.1 Edizione 05/2019
274
6

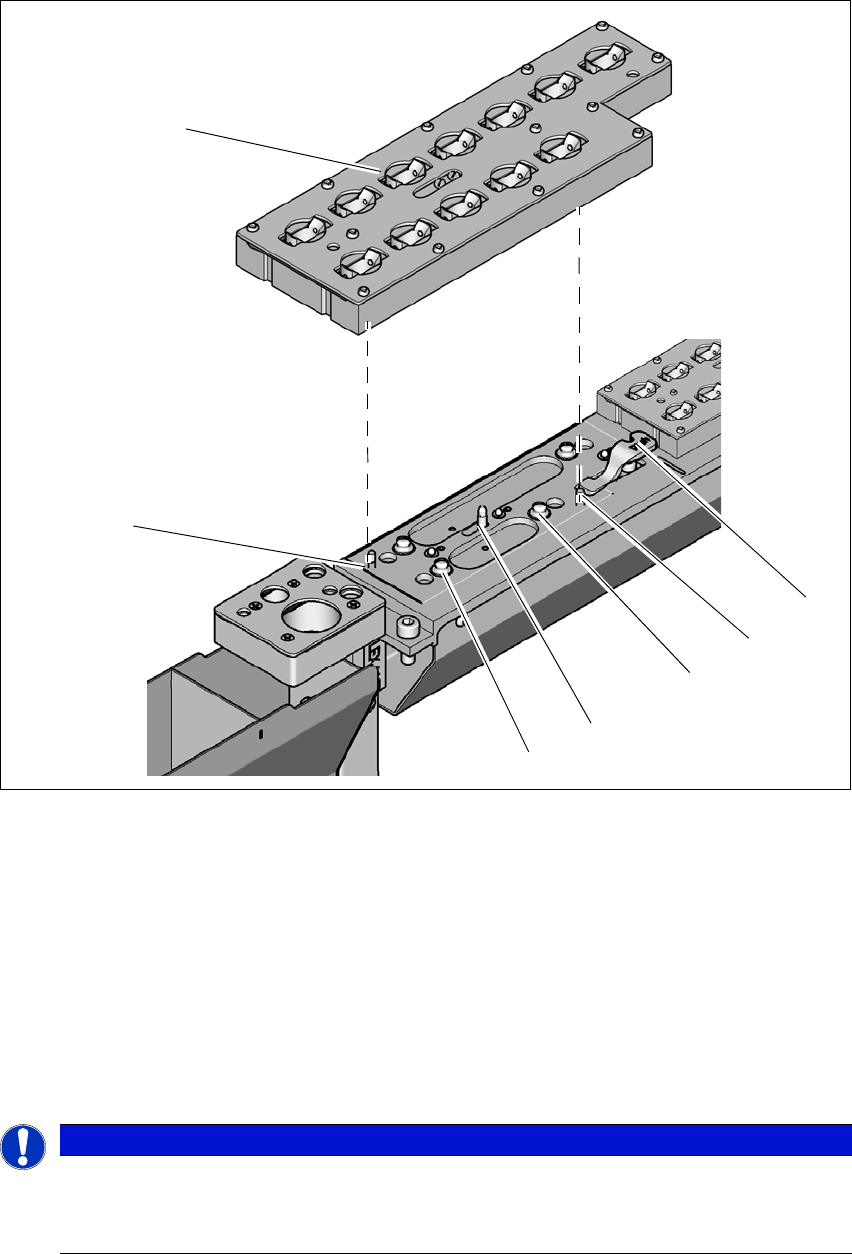

Fig. 6.1 - 14 Scambiatore di pipette per SIPLACE CP12 - cambio vassoio
(1) Leva per sollevare il vassoio
(2) Spina cilindrica, a innesto nel foro del vassoio
(3) Spina elastica (3 pz.) per attivazione microinterruttore
(4) Spina del meccanismo di scorrimento, sposta la piastra di bloccaggio
(5) Agganci automatici a sfera
(6) Spina cilindrica, a innesto nell'asola del vassoio
(7) Vassoio
6
Montare il vassoio sugli agganci automatici a sfera (pos. 5 nella fig. 6.1 - 5, pagina 260).
Spingere il vassoio uniformemente verso il basso in modo che gli agganci automatici a sfera
si innestino contemporaneamente su tutti i bottoni a pressione.
NOTA
Spostare la piastra di bloccaggio in posizione "vassoio bloccato".
Prima di inserire il vassoio, allinearlo in modo tale che le spine di centraggio (pos. 2
e 6 nella fig. 6.1 - 5, pagina 260) possano scorrere nel foro di centraggio e nell'asola.
(1)
(3)
(4)
(5)
(7)
(6)
(2)
Istruzioni per l'uso E by SIPLACE 6 Estensioni della stazione
A partire dalla versione software SC 712.1 Edizione 05/2019 6.1 Scambiatore di pipette
275
6.1.4 Scambiatore di pipette per SIPLACE CP6
Articolo n. 03113131-xx Scambiatore di pipette E by SIPLACE , CP6 per posteggio 1
Articolo n. 03113126-xx Scambiatore di pipette E by SIPLACE , CP6 per posteggio 2
Articolo n. 03105864-xx Vassoio per 1 x 12 pipette per tipo di pipetta 39xxx
Articolo n. 03106048-xx Vassoio per 1 x 6 pipette per tipo di pipetta 38xxx
6
Fig. 6.1 - 15 Scambiatore di pipette per SIPLACE CP6
(1) Vassoio dello scambiatore di pipette 38xxx
(2) Scambiatori di pipette
(3) Contenitore scarti CO
(2)
(3)
(1)
6 Estensioni della stazione Istruzioni per l'uso E by SIPLACE
6.1 Scambiatore di pipette A partire dalla versione software SC 712.1 Edizione 05/2019
276
6.1.4.1 Descrizione
Questo scambiatore di pipette può contenere 4 vassoi, ciascuno dei quali con 6 garage.
I vassoi sono disposti su un supporto comune. Sono centrati con due spine cilindriche e fissati con
4 bottoni a pressione. La posizione esatta è rilevata grazie a due mire su ogni vassoio. La posi-
zione esatta dei vassoi nel corpo base dello scambiatore di pipette è controllata da microinterrut-
tori per evitare una collisione della testa di montaggio con un eventuale vassoio sporgente. Tutti
i posteggi dei vassoi devono essere occupati perché il circuito di sicurezza arresta la macchina
se rileva vassoi mancanti o non posizionati correttamente.
Nella stazione delle pipette installata è possibile scaricare componenti dalle pipette della SI-
PLACE CP6 ed estrarre e sganciare le pipette.
6
6
Fig. 6.1 - 16 Vassoio dello scambiatore di pipette per SIPLACE CP6
(1) 6 garage per pipette 38xx
(2) Mire (solo con piastra di bloccaggio aperta e visibile)
ATTENZIONE
Utilizzare il vassoio per SIPLACE CP6 solo insieme alla SIPLACE CP6.
(1)
(2)
(2)
