6 Estensioni della stazione Istruzioni per l'uso E by SIPLACE 6.5 Videocamere fisse A partire dalla versione software SC 712.1 Edizione 05/2019 296 6.5.2 Videocamera CO fi ssa , tipo 33 GigE Articolo n. 03112784-xx …
Istruzioni per l'uso E by SIPLACE 6 Estensioni della stazione
A partire dalla versione software SC 712.1 Edizione 05/2019 6.5 Videocamere fisse
295
6.5.1.1 Dati tecnici
6
Dimensioni CO Da 0,2 mm x 0,2 mm fino a 16 mm x 16 mm con misurazione semplice
del componente
Gamma CO Da 0402 a SO, PLCC, QFP, zoccoli, prese, BGA, CO speciali, Bare
Die, Flip-Chip, Shield
Reticolo min. piedini 0,25 mm
Largh. min. piedini 0,1 mm
Min. reticolo sfere 0,14 mm
Min diametro sfere 0,08 mm
Campo visivo 19,4 mm x 19,4 mm
Tipo di illuminazione Illuminazione dall'alto (6 livelli programmabili)
6 Estensioni della stazione Istruzioni per l'uso E by SIPLACE
6.5 Videocamere fisse A partire dalla versione software SC 712.1 Edizione 05/2019
296
6.5.2 Videocamera CO fissa , tipo 33 GigE
Articolo n. 03112784-xx Videocamera CO fissa, tipo 33 GigE
6.5.2.1 Struttura
6

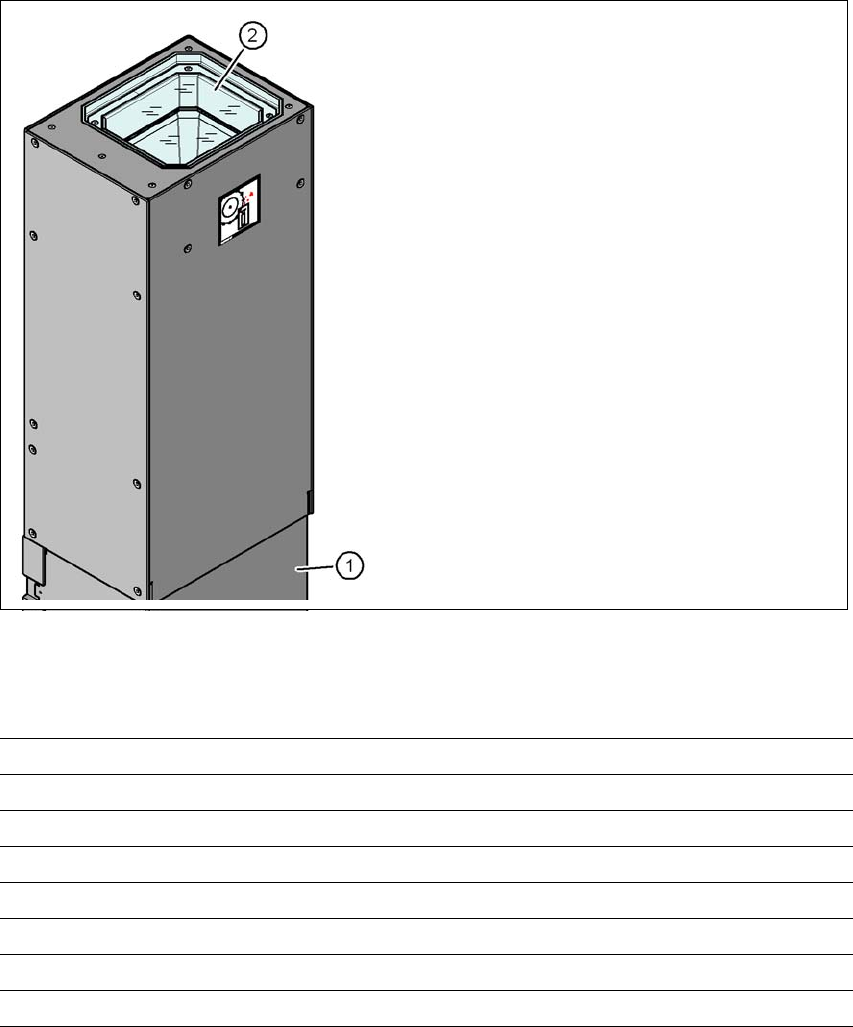

Fig. 6.5 - 2 Struttura della videocamera CO fissa P&P, tipo 33 GigE
6.5.2.2 Dati tecnici
6
(1) Involucro della videocamera con video-
camera integrata e relativo amplificatore
(2) Lastra di vetro - al di sotto: illuminazione
e ottiche
Dimensioni CO Da 1,0 mm x 0,5 mm fino a 55 mm x 45 mm
Gamma CO 0402, MELF, SO, PLCC, QFP, condensatori elettrolitici, BGA
Reticolo min. piedini 0,3 mm
Largh. min. piedini 0,15 mm
Min. reticolo sfere 0,35 mm
Min diametro sfere 0,2 mm
Campo visivo 65 mm x 50 mm
Tipo di illuminazione Illuminazione dall'alto (6 livelli programmabili)
Istruzioni per l'uso E by SIPLACE 6 Estensioni della stazione
A partire dalla versione software SC 712.1 Edizione 05/2019 6.6 Opzione circuito stampato lungo (LBO)
297
6.6 Opzione circuito stampato lungo (LBO)
L'opzione "Circuito stampato lungo" consente di popolare circuiti stampati la cui lunghezza supera
quella specificata. La licenza LBO deve essere acquistata.
Articolo n. 03108019-xx LBO E, 1030 destra
Articolo n. 03110518-xx LBO E, 1200 destra
Articolo n. 03110458-xx LBO E, 1030 sinistra
Articolo n. 03110459-xx LBO E, 1200 sinistra
