6 Estensioni della stazione Istruzioni per l'uso E by SIPLACE 6.11 SIPLACE Component Reject Conveyor E A partire dalla version e software SC 712.1 Edizione 05/2019 306 6.11 SIPLACE Component Reject Conveyor E Artico…
Istruzioni per l'uso E by SIPLACE 6 Estensioni della stazione
A partire dalla versione software SC 712.1 Edizione 05/2019 6.10 Alimentatore esterno PowerSupply COT E
305
6
NOTA
Collegamento al SIPLACE Setup Center
Per la configurazione dei convogliatori è possibile collegare solo un alimentatore di
rete esterno PowerSupply COT E con tavolo intercambiabile al SIPLACE Setup Cen-
ter.
Con l'utilizzo del cavo bus CAN 03040465-xx insieme al SIPLACE Setup Center, la
resistenza terminale alla fine del sistema bus deve essere attivata per il SIPLACE Se-
tup Center. La resistenza di terminazione del bus non deve essere attivata per l'ali-
mentatore di rete PowerSupply COT E e il tavolo intercambiabile.
Il CAN ID per l'alimentatore di rete esterno PowerSupply COT E con tavolo intercam-
biabile nella modalità singola è 0x0518.
6 Estensioni della stazione Istruzioni per l'uso E by SIPLACE
6.11 SIPLACE Component Reject Conveyor E A partire dalla versione software SC 712.1 Edizione 05/2019
306
6.11 SIPLACE Component Reject Conveyor E
Articolo n. 03117077-xx SIPLACE Component Reject Conveyor E
6

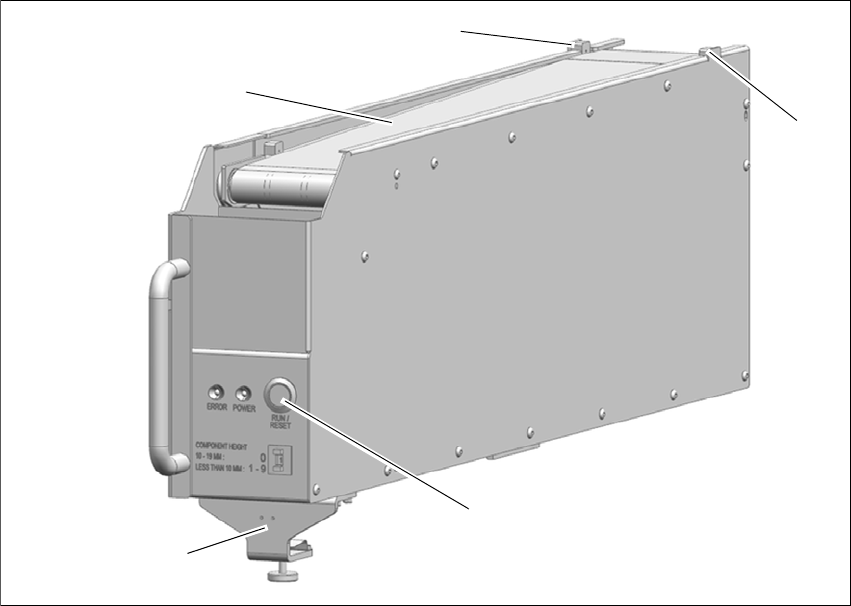

Fig. 6.11 - 1 SIPLACE Component Reject Conveyor E
(1) Trasporto del nastro
(2) Sensore CO presente
(3) Tasto START/RESET
(4) Morsetto
(3)
(2)
(1)
(2)
(4)
Istruzioni per l'uso E by SIPLACE 6 Estensioni della stazione
A partire dalla versione software SC 712.1 Edizione 05/2019 6.11 SIPLACE Component Reject Conveyor E
307
6.11.1 Informazioni generali
SIPLACE Component Reject Conveyor E serve a disporre i componenti difettosi (che sono stati
verificati dal sistema Vision della macchina per il montaggio di componenti) sul nastro del convo-
gliatore e trasportarli fuori dalla macchina per il recupero da parte dell'operatore. Può essere uti-
lizzato come qualsiasi altro modulo di alimentazione per E by SIPLACE e può essere applicato ai
suoi vassoi di alimentazione. Lo scopo del Component Reject Conveyor è:
– conservare al sicuro il componente scartato senza apertura/arresto della macchina
– depositare Il componente scartato sul nastro del convogliatore in modo che non venga dan-
neggiato e possa essere riutilizzato.
Il SIPLACE Component Reject Conveyor E viene utilizzato sul tavolo intercambiabile per E by SI-
PLACE. Per il posizionamento del SIPLACE Component Reject Conveyor E viene utilizzata la
stessa spina di centraggio del Feeder della serie E. Inoltre viene fissato con un meccanismo di
bloccaggio sul tavolo intercambiabile per E by SIPLACE. SIPLACE Component Reject Conveyor
E occupa 7 tracce Omega e può essere posizionato in qualsiasi punto della tavola.
6.11.2 Descrizione
L'alimentazione elettrica per SIPLACE Component Reject Conveyor E avviene tramite una con-
nessione Pogo-Pin. La macchina per il montaggio di componenti depone un componente difettoso
all'estremità anteriore del nastro del convogliatore di SIPLACE Component Reject Conveyor E tra
il sensore di rilevamento (sensore CO presente, pos. 2 nella fig. 6.11 - 1). Se viene attivato il sen-
sore CO presente, il nastro eseguirà l'indicizzazione della distanza One-Pitch per il componente
dal punto di montaggio secondo la lunghezza del pitch impostata. Dopo il primo componente cam-
pione, il successivo componente scartato senza pila di componenti può essere posizionato nel
punto di montaggio.
L'operatore può premere in qualsiasi momento il tasto START/RESET (pos. 5 nella fig. 6.11 - 1)
e il nastro trasporterà i componenti nel lato posteriore del nastro di SIPLACE Component Reject
Conveyor E. L'operatore può rimuovere da lì poi i componenti in qualsiasi momento senza aprire
la copertura della macchina. Senza un ulteriore intervento, il convogliatore eseguirà ogni volta
un'indicizzazione se viene posto un componente sul nastro. Infine il primo componente raggiun-
gerà la fine del convogliatore e attiverà i sensore sul retro. Il sensore sul retro farà scattare un
allarme acustico per richiedere l'intervento dell'operatore. L'operatore può rimuovere poi i compo-
nenti dal nastro.
Anche dopo lo scatto dell'allarme, il convogliatore verrà azionato normalmente ed eseguirà un'in-
dicizzazione ogni volta che un componente viene poggiato sul nastro. Se l'operatore non inter-
viene e non rimuove i componenti scartati dal nastro, il primo componente dalla fine del nastro
cadrà nel contenitore all'estremità del SIPLACE Component Reject Conveyor E. Non c'è una co-
municazione diretta tra il SIPLACE Component Reject Conveyor E e la macchina per il montaggio
di componenti. La macchina per il montaggio di componenti non sa se alla fine del nastro/nel con-
tenitore sul retro sono presenti già troppi componenti scartati.
