00198161-04_UM_E-by-SIPLACE_IT - 第41页
Istruzioni per l'uso E by SIPLACE 2 Sicurezza di esercizio A partire dalla versione software SC 712.1 Edizione 05/2019 2.2 C artelli di avvi so 41 Fig. 2.2 - 3 Cartelli di avviso sulla macchina (monopostazione) - po…
2 Sicurezza di esercizio Istruzioni per l'uso E by SIPLACE
2.2 Cartelli di avviso A partire dalla versione software SC 712.1 Edizione 05/2019
40

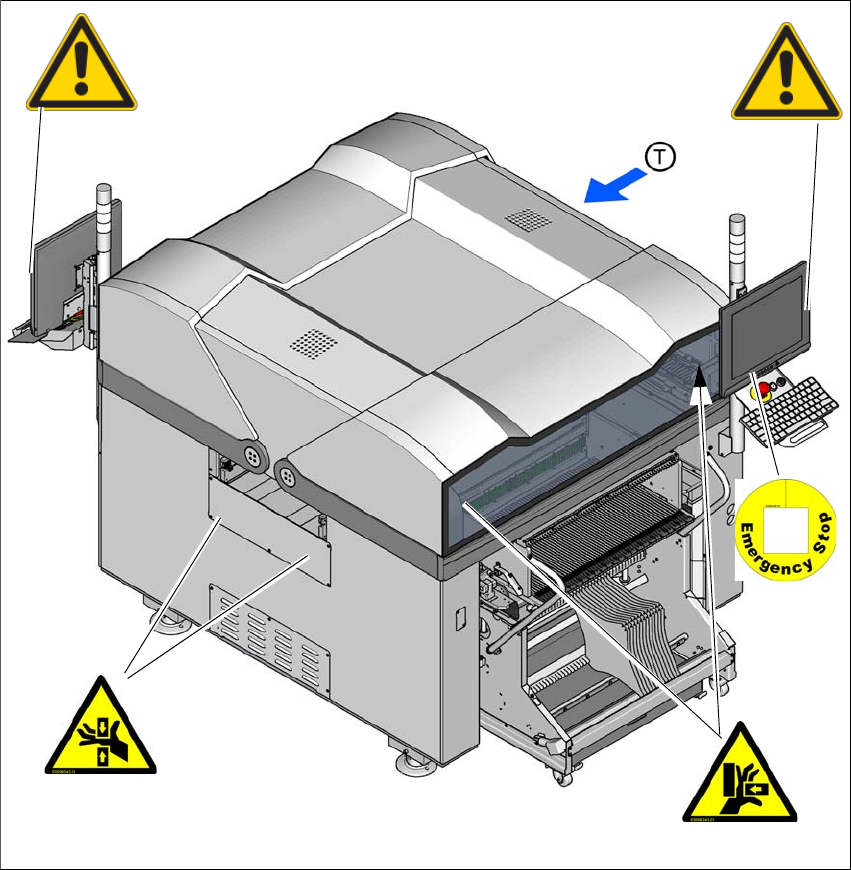

Fig. 2.2 - 2 Cartelli di avviso sulla macchina (bipostazione) - posteggio 2
– W203, articolo n. 03009342-01
– W204, articolo n. 03009343-01
– W209, articolo n. 03009349-01
– W-Avvertimento generale, cartello di avviso sul monitor del fornitore
(T) Direzione di convogliamento dei circuiti stampati
W 209
W 204
W 203
W-Avvertimento generale
W-Avvertimento generale
Istruzioni per l'uso E by SIPLACE 2 Sicurezza di esercizio
A partire dalla versione software SC 712.1 Edizione 05/2019 2.2 Cartelli di avviso
41

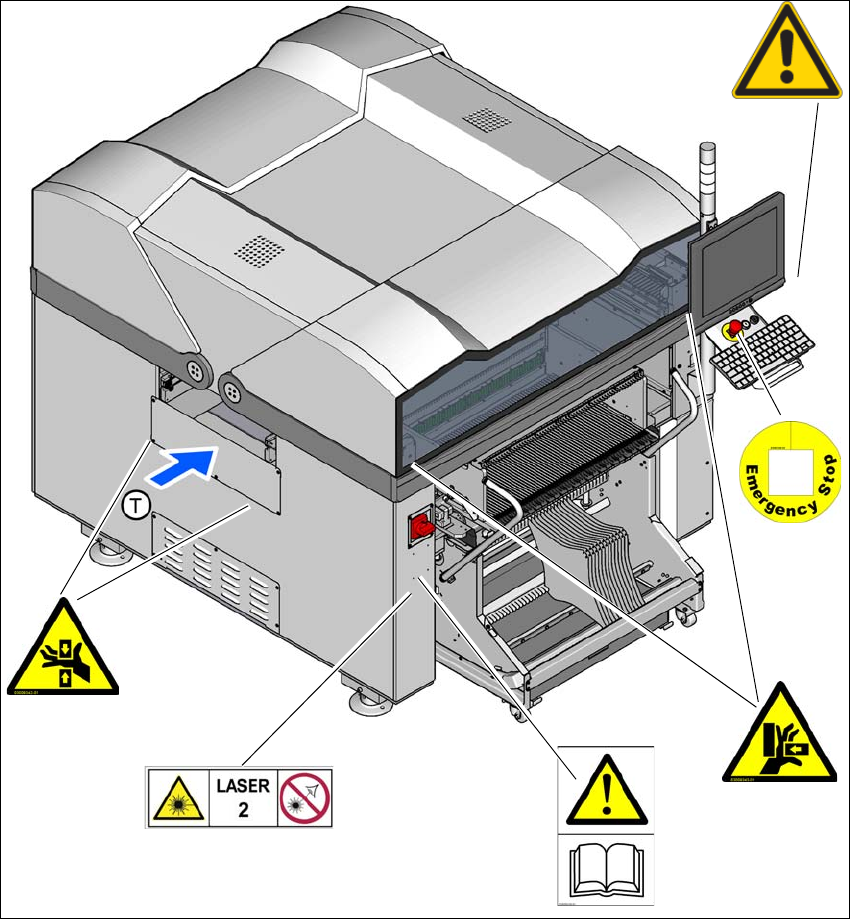

Fig. 2.2 - 3 Cartelli di avviso sulla macchina (monopostazione) - posteggio 1
– W201, articolo n. 03009338-01
– W203, articolo n. 03009342-01
– W204, articolo n. 03009343-01
– W209, articolo n. 03009349-01
– Classe laser 2, articolo n. 03134118-01
– W-Avvertimento generale, cartello di avviso sul monitor del fornitore
(T) Direzione di convogliamento dei circuiti stampati
W 209
W 204
W 203
W-Avvertimento generale
W 201
Classe laser 2
2 Sicurezza di esercizio Istruzioni per l'uso E by SIPLACE
2.2 Cartelli di avviso A partire dalla versione software SC 712.1 Edizione 05/2019
42
Fig. 2.2 - 4 Cartelli di avviso sulla macchina (monopostazione) - posteggio 2 - grafica mancante
(1) Cartello di avviso EMS (Cina), articolo n. 03113523-01
oppure
(2) Cartello di avviso EMS (USA), articolo n. 03113900-01
(T) Direzione di convogliamento dei circuiti stampati
– W203, articolo n. 03009342-01
– W-Avvertimento generale, cartello di avviso sul monitor del fornitore
2
1
2
W-Avvertimento generale
W 203
AVVERTENZA
Danni materiali ai cartelli di avviso!
I cartelli di avviso possono essere danneggiati o distrutti da detergenti o solventi aggressivi.
Non pulire i cartelli di avviso con detersivi o solventi aggressivi.
Sostituire sempre i cartelli di avviso mancanti, danneggiati o non più leggibili.
