Se si apre una delle cappe protettive verso l'alto si interrompe immediatamente l'alimentazione di
corrente agli assi del portale, che quindi si fermano. Sullo schermo viene visualizzato il messaggio
"Chiudere la copertura".
Chiudere le cappe protettive e premere il tasto di avvio (pos. 2 nella fig. 2.7 - 2) per continuare
il montaggio.
2

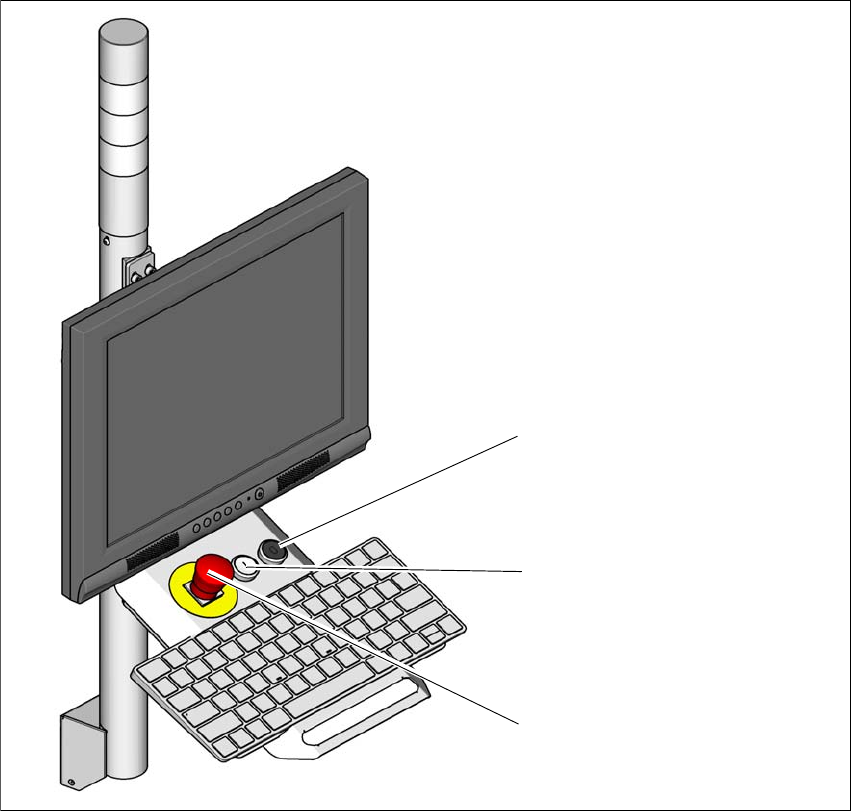

Fig. 2.7 - 2 Posizione del tasto di avvio (bianco) sulla macchina
(1) Tasto di arresto (nero) sulla macchina
(2) Tasto di avvio (bianco) sulla macchina
(3) il tasto di ARRESTO DI EMERGENZA
(2)
(1)
(3)
Istruzioni per l'uso E by SIPLACE 2 Sicurezza di esercizio
A partire dalla versione software SC 712.1 Edizione 05/2019 2.7 Dispositivi di sicurezza
79
2.7.2 Interruttori e tasti della macchina
2.7.2.1 Posizione di interruttori e tasti nella macchina
2

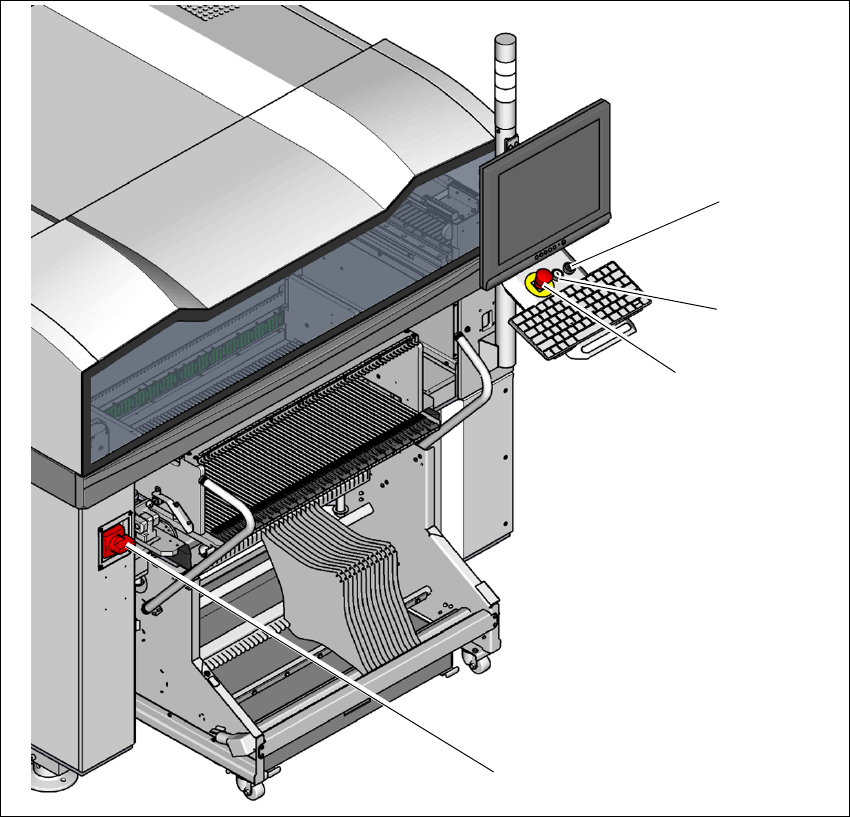

Fig. 2.7 - 3 Posizione di interruttori e tasti - posteggio 1
(1) Interruttore principale
(2) Tasto di arresto (nero)
(3) Tasto di avvio (bianco)
(4) il tasto di ARRESTO DI EMERGENZA
Nessun interruttore principale al posteggio 2
(2)
(1)
(3)
(4)
2 Sicurezza di esercizio Istruzioni per l'uso E by SIPLACE
2.7 Dispositivi di sicurezza A partire dalla versione software SC 712.1 Edizione 05/2019
80
Interruttore principale in posizione OFF (vedi pos. 1 nella fig. 2.7 - 3, pagina 79) 2
L'interruttore principale disconnette dalla rete le tre fasi L1, L2 e L3.
2
Interruttore principale in posizione ON 2
Dopo l'accensione dell'interruttore principale viene attivata l'alimentazione di rete e viene azionato
il convertitore 24V - CA/CC. Il computer del sistema di controllo si avvia ed è disponibile la ten-
sione di alimentazione, ad eccezione delle tensioni dei circuiti intermedi per gli assi del portale
(300 V CC) e gli assi della stella (160 V CC).
Tasto di arresto (nero) (pos. 2) nella fig. 2.7 - 3, pagina 79 e pos. 1 nella fig. 2.7 - 2, pagina 78) 2
Con questo tasto si arresta la macchina. Dopo aver raggiunto lo STOP di stato, il blocco di prote-
zione viene abilitato e le coperture possono essere aperte.
Tasto di avvio, bianco (pos. 3 nella fig. 2.7 - 3, pagina 79 e pos. 2 nella fig. 2.7 - 2, pagina 78) 2
Dopo l'accensione dell'interruttore principale il sistema invita a premere il tasto di avvio per avviare
la macchina ed eseguire le commesse di montaggio. La stessa richiesta avviene quando si preme
il tasto di ARRESTO DI EMERGENZA. Le cappe protettive sono bloccate e non possono essere
più aperte.
Contatore componenti 2
Il numero dei componenti montati (contatore componenti) può essere letto tramite il software della
stazione. Per maggiori informazioni consultare la Guida on-line.
PERICOLO
Tensioni potenzialmente letali!
L'utilizzo non corretto della macchina può avere come conseguenza la morte, ferite
gravissime o notevoli danni materiali.
Nonostante l'interruttore principale sia spento, i seguenti componenti continuano a con-
durre tensioni mortali:
– morsetti dei cavi L1, L2 e L3 dell'interruttore principale Q1
Pertanto osservare le disposizioni vigenti in materia di prevenzione degli infortuni e
le norme DIN (in particolare EN 60204, parte 1 o IEC 60204, parte 1) oltre alle norme
vigenti nel proprio paese.
La copertura di sicurezza dell'alimentazione elettrica può essere aperta solo dal per-
sonale rispettivamente qualificato.
