2 Sicurezza di esercizio Istruzioni per l'uso E by SIPLACE 2.7 Dispositivi di sicurezza A partire dalla versione software S C 712.1 Edizione 05/2019 86 2 Fig. 2.7 - 6 Circuito di ARRESTO DI EMERGENZA per E by SIPLAC…
Istruzioni per l'uso E by SIPLACE 2 Sicurezza di esercizio
A partire dalla versione software SC 712.1 Edizione 05/2019 2.7 Dispositivi di sicurezza
85
2.7.4.3 Descrizione del funzionamento dei circuiti di ARRESTO DI EMERGENZA
Per l'avvio e per il funzionamento della macchina devono essere soddisfatte le seguenti condi-
zioni:
– tutti i tavoli intercambiabili devono essere agganciati e collegati
– tutte le cappe protettive devono essere chiuse
– i due tasti di ARRESTO DI EMERGENZA devono essere sbloccati
– la pressione di esercizio minima deve essere raggiunta
– il consenso software ("Control ON") deve essere attivato affinché il segnale di avvio del
tasto "Start" possa avviare anche il relè di sicurezza e i dispositivi di sicurezza
Premendo uno dei tasti di avvio, il dispositivo di disconnessione di sicurezza (CSB) scatta e
la macchina è pronta all'uso.
2 Sicurezza di esercizio Istruzioni per l'uso E by SIPLACE
2.7 Dispositivi di sicurezza A partire dalla versione software SC 712.1 Edizione 05/2019
86
2
Fig. 2.7 - 6 Circuito di ARRESTO DI EMERGENZA per E by SIPLACE
Tasto di avvio premuto
No
No
Sì
No
No
Sì
Sì
2
Attiva
Dispositivo di disconnessione di sicurezzaNo
Tensione
Asse Y 0 V-
Asse X 0 V-
Asse della stella 0 V-
Asse DP 42 V-
Asse Z (CP) 42 V-
Asse Z (TH) 42 V-
Attiva
Convogliatore CST No
Tavolo di sollevamento No
Bloccaggio CST No
Regolazione larghezza No
Disposit. taglio cinghia. No
Inserimento del tavolo intercambiabile Sì
Sì
Aria compressa min. 0,5
MPa
(5,0 bar)?
Tasto di ARRESTO DI
EMERGENZA
- Cappa protettiva aperta?
Circuito di ARRESTO DI
EMERGENZA del
tavolo intercambiabile
interrotto?
2
Attiva
Dispositivo di disconnessione di sicurezzaSì
Tensione
Asse Y 300 V-
Asse X 300 V-
Asse della stella 160 V-
Asse DP 42 V-
Asse Z (CP) 42 V-
Asse Z (TH) 160 V-
Attiva
Convogliatore CST Sì
Tavolo di sollevamento Sì
Bloccaggio CST Sì
Regolazione larghezza Sì
Disposit. taglio cinghia. Sì
Inserimento del tavolo intercambiabile Sì
Istruzioni per l'uso E by SIPLACE 2 Sicurezza di esercizio
A partire dalla versione software SC 712.1 Edizione 05/2019 2.7 Dispositivi di sicurezza
87
2.7.5 Riparo per impedire l'accesso con le mani (Dummy Feeder E)
2.7.5.1 Riparo per impedire l'accesso con le mani (Dummy Feeder E) ai posteggi
Utilizzare il riparo per impedire l'accesso con le mani in presenza di un traferro tra i caricatori sulla
tavola CO.
Inserire il riparo per impedire l'accesso con le mani nel traferro tra i caricatori.
Inserire il riparo per impedire l'accesso con le mani finché viene a contatto con la guida di
arresto e la parte posteriore sia in parallelo agli altri caricatori.
2

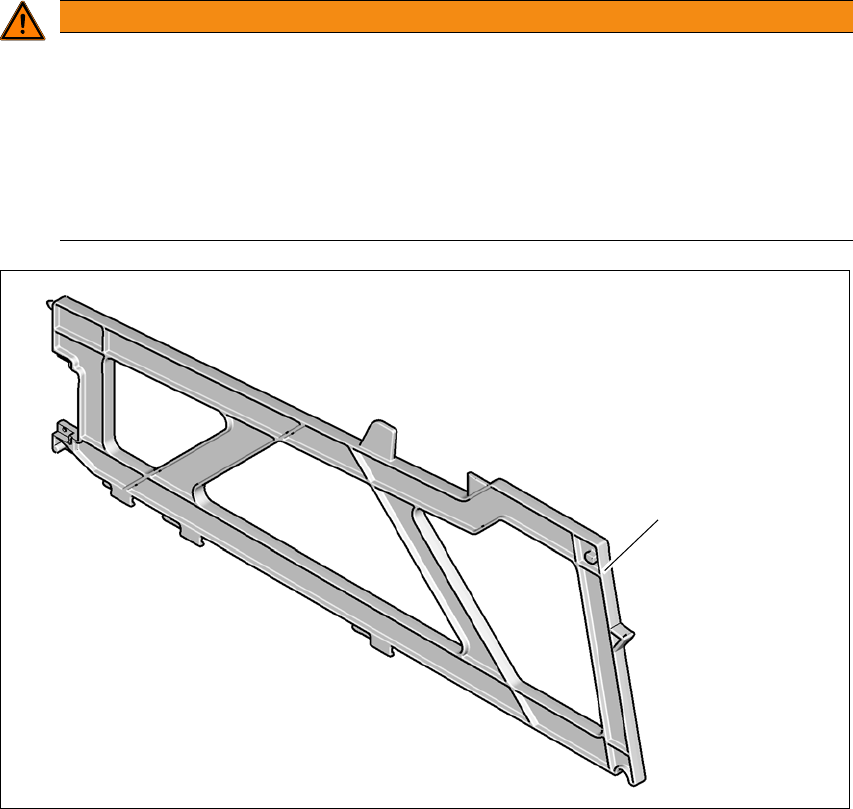

Fig. 2.7 - 7 Dummy Feeder E ai posteggi della tavola
(1) Dummy Feeder E by SIPLACE, articolo n. 03113786-xx
AVVERTENZA
Funzionamento
Sicurezza d'esercizio con occupazione di un posteggio ogni due!
La sicurezza di esercizio del tavolo fisso o del tavolo intercambiabile in E by SIPLACE è
garantita se almeno ogni due posteggi liberi è disponibile un modulo di alimentazione o
un riparo per impedire l'accesso con le mani (Dummy Feeder).
Nella configurazione dei supporti dei vassoi manuali o di uno scambiatore di vassoi
automatico assicurare ogni due posteggi liberi con un riparo per impedire l'accesso
con le mani (Dummy Feeder).
(1)
