2 Sicurezza di esercizio Istruzioni per l'uso E by SIPLACE 2.9 Blocco dell'alimentazione del l'aria compressa e diminuzione della pressione A partire da lla v ersione software SC 712.1 Edizi one 05/ 2019 9…
Istruzioni per l'uso E by SIPLACE 2 Sicurezza di esercizio
A partire dalla versione software SC 712.1 Edizione 05/2019 2.9 Blocco dell'alimentazione dell'aria compressa e diminuzione della pres-
sione
91
2.8.1.2 Interruttore principale spento - macchina staccata dalla rete
La macchina non viene alimentata, considerando le basse tensioni residue nell'unità di alimenta-
zione elettrica.
2.8.2 Tensioni residue e tempi di scarica dopo l'azionamento del tasto di ARRESTO DI
EMERGENZA
Se si preme il tasto di ARRESTO DI EMERGENZA o se si spegne la macchina, le tensioni dei
circuiti intermedi a 300 V CC per gli assi del portale o a 160 V CC per gli assi della stella si ridu-
cono a tensioni residue non pericolose in brevissimo tempo.
2.9 Blocco dell'alimentazione dell'aria compressa e diminu-
zione della pressione
La pressione di esercizio della macchina è fissa a 0,50 ± 0,025 MPa (5,0 ± 0,25 bar). La posizione
dell'unità dell'aria compressa è indicata dalla pos. 1 della fig. 2.9 - 1, pagina 92). L'alimentazione
di aria compressa sulla macchina può essere interrotta con il rubinetto di chiusura (pos. 2 in fig.
2.9 - 1, pagina 92).
Sbloccare e aprire la copertura.
Sollevare la copertura (vedi fig. 2.9 - 1, pagina 92).
Ruotare la leva del rubinetto di chiusura (pos. 5 della fig. 2.9 - 1, pagina 92) dalla posizione
verticale a quella orizzontale.
Osservare il manometro della pressione di esercizio (pos. 2+3 nella fig. 2.9 - 1, pagina 92).
Se la macchina è accesa, in 1 minuto la pressione scende a 0 MPa (0 bar).
2
ATTENZIONE
Interruzione dell'alimentazione di aria compressa!
Se la macchina è accesa, si può interrompere l'alimentazione dell'aria compressa
con il rubinetto di chiusura per un massimo di 30 minuti.
Se bisogna disattivare per un tempo prolungato il sistema di aria compressa per ese-
guire gli interventi di manutenzione o assistenza, è necessario spegnere la macchina
con l'interruttore generale e staccare l'alimentazione elettrica.
2 Sicurezza di esercizio Istruzioni per l'uso E by SIPLACE
2.9 Blocco dell'alimentazione dell'aria compressa e diminuzione della pressione A partire dalla versione software SC 712.1 Edizione 05/
2019
92
2

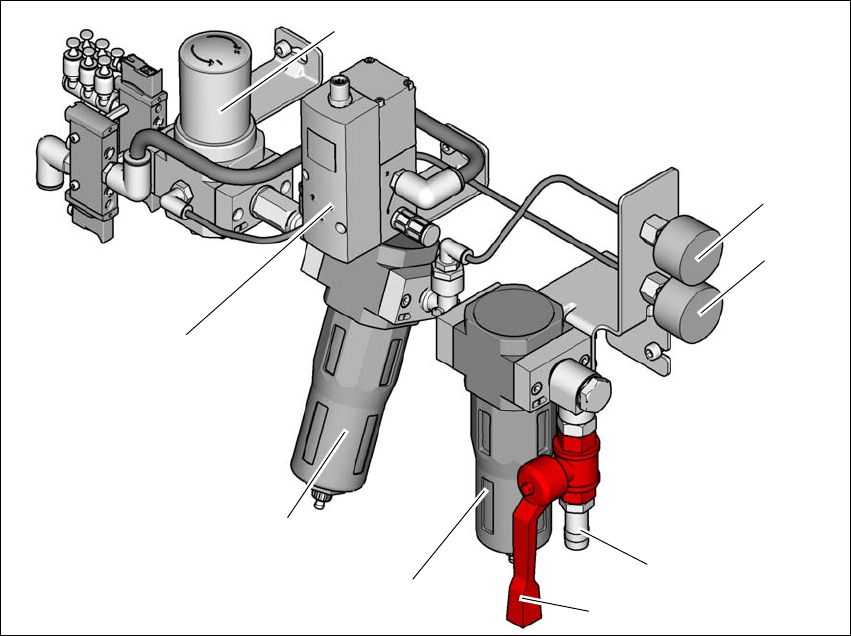

Fig. 2.9 - 1 Unità dell'aria compressa nella macchina
(1) Regolatore per la messa a disposizione di una fonte di aria regolata al dispositivo di taglio
della cinghia, allo scambiatore di pipette e alla tavola CO
(2) Manometro della pressione di ingresso
Pressione nominale: 0,5 - 1,0 MPa, 5,0 - 10,0 bar (campo di visualizzazione: 0 - 1,0 MPa, 0
- 10 bar)
(3) Il manometro indica la pressione del regolatore (pos. 1),
Pressione desiderata: 0,45 - 0,5 MPa, 4,5 - 5,0 bar (campo di visualizzazione 0 - 0,6 MPa, 0
- 6 bar)
(4) Attacco aria compressa
(5) Rubinetto di chiusura in posizione "APERTO"
(6) Filtro a maglia fine primario con elemento filtrante da 5 um per raggiungere la qualità di uscita
dell'aria
ISO8573-1:2010 [2:7:3]
(7) Filtro a carbone secondario per raggiungere la qualità di uscita dell'aria ISO8573-1:2010
[1:4:1]
(8) Valvola proporzionale: ingresso (0,0 - 1,0 MPa, 0 - 10,0 bar) e uscita (0,46 - 0,5 MPa, 4,6 -
5,0 bar)
(6)
(1)
(2)
(3)
(4)
(5)
(7)
(8)
Istruzioni per l'uso E by SIPLACE 2 Sicurezza di esercizio
A partire dalla versione software SC 712.1 Edizione 05/2019 2.10 Blocco della macchina e affissione dei cartelli di avviso
93
2
2.9.1 Stato dell'aria compressa nella macchina dopo lo spegnimento dell'interruttore
principale
Allo spegnimento dell'interruttore principale (pos. 1 in fig. 2.8 - 1, pagina 89) o in caso di interru-
zione dell'alimentazione di rete della macchina, la valvola principale comandata elettricamente
chiude l'unità dell'aria compressa (pos. 1 in fig. 2.9 - 1, pagina 92).
2.10 Blocco della macchina e affissione dei cartelli di avviso
2.10.1 Compito e scopo
Prima di eseguire gli interventi di manutenzione o assistenza tecnica si deve seguire una proce-
dura per il bloccaggio e l'applicazione dei cartelli di avviso. Attenendosi rigorosamente alla proce-
dura descritta di seguito si escluderà il pericolo di ferimento dei dipendenti.
2
2.10.2 Descrizione
Attenersi sempre alla procedura descritta qui di seguito se si desidera disattivare, regolare o sca-
ricare l'energia della macchina.
Informare tutti i dipendenti interessati.
Spegnere la macchina e/o tutti gli apparecchi accessori. Per compiere questa operazione,
eseguire le normali procedure di spegnimento:
– Premere il tasto di arresto.
– spegnere il computer del sistema di controllo
– spegnere la macchina con l'interruttore principale.
AVVERTENZA
Rischio di lesioni!
In presenza di condutture dell'aria compressa sotto pressione sussiste il rischio di lesioni.
Non staccare mai le condutture dell'aria compressa che si trovano sotto pressione.
NOTA
Requisiti minimi
Questo procedimento contiene i requisiti minimi relativi alla procedura di blocco e all'affis-
sione dei cartelli di avviso sulla macchina durante le operazioni di manutenzione o di as-
sistenza tecnica. Altri provvedimenti di sicurezza necessari per concludere in modo sicuro
tutte le operazioni potranno essere specificate dalla sicurezza sul lavoro, dall'incaricato
alla sicurezza, dal comitato di sicurezza e dal reparto salute.
