Instrucciones de uso SIPLACE HS-50 3 Introducción y conceptos básicos
Versión de software SR.501.xx Edición 01/99 CE-SPA 3.3 Interfaz del usuario - Visualizaciones y menús
99
Start MIS (Inicializar MIS) 3
Esta función de menú no es ejecutable en esta versión de software. 3
Start SIPLACE Pro (Inicializar SIPLACE Pro) 3
Esta función de menú no es ejecutable en esta versión de software. 3
Switch to operating system (Cambiar al sistema operativo ...) 3
Con esta función de menú después de introducir una palabra clave, puede cambiar a la interfaz
del usuario Windows. De allí puede regresar a la interfaz del usuario SIPLACE. 3
INDICACION
La función de menú no es ejecutable en el nivel de control "Operador". 3
È Haga clic en la función de menú Switch to operating system Cambiar al sistema operativo....
Se representa la interfaz del usuario Windows. El software-OE sigue corriendo en un segundo
plano.
Shut down computer (Apagar el ordenador...) 3
Todas las aplicaciones terminan sin asegurar datos eventualmente procesados y el ordenador de
la estación se apaga. 3
INDICACION
La función de menú no es ejecutable en el nivel de control "Operador". 3
È Haga clic en la función de menú Shutdown computer (Apagar el ordenador ...).

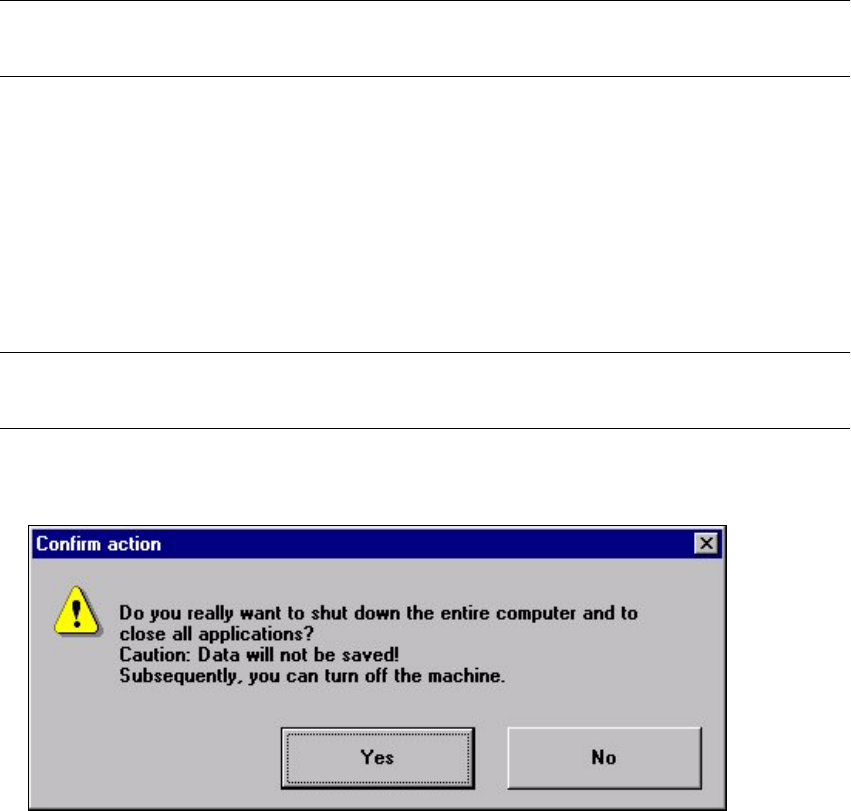

Se abre el siguiente cuadro de diálogo.
È Haga clic en Yes (Sí), cuando desea terminar el trabajo.
El ordenador de la estación se apaga.
È Desconecte la máquina con el interruptor principal.
3 Introducción y conceptos básicos Instrucciones de uso SIPLACE HS-50
3.3 Interfaz del usuario - Visualizaciones y menús Versión de software SR.501.xx Edición 01/99 CE-SPA
100
3.3.2.2 Menú "View" (Visualización)
En el menú "Visualización" se encuentran las opciones para llamar las funciones de dotar, funcio-
nes individuales y ópticas. Además puede iniciarse el programa de prueba SITEST y llamarse la
visualización para la ejecución de las funciones-GEM. 3
È Haga clic en la opción de menú deseada.
La pantalla conmuta a la visualización correspondiente. Desde allí pueden ejecutarse las fun-
ciones necesarias.
INDICACION
Todas las opciones de este menú pueden también llamarse a través de la barra de símbolos (ver
apartado 3.2.2.2) haciendo clic sobre el símbolo correspondiente, o con ayuda de las teclas de
funciones. Si se han determinado Shortcuts, pueden igualmente utilizarse. 3
INDICACION
Las tres opciones de menú siguientes pertenecen al grupo de funciones de dotación. 3
Setup F2 (Equipamiento) 3
El equipamiento de una posición se visualiza de forma tabular. Puede llamarse de forma indivi-
dual para cada una de las 4 posiciones.
La forma como se sigue procediendo se aclara en el cap. 4 "Funciones de dotación" (ver la do-
cumentación principal en inglés). 3
Errors F3 (Error) 3
Los errores se diferencian según el tipo y se visualizan en una tabla propia. Se puede llamar una
tabla para errores de pista, errores de transporte, errores de máquina y errores generales.
El último error presentado siempre se visualiza en la posición superior de la tabla. El mismo error
se suma en contadores de errores (columna "#E").
La forma como se sigue procediendo se aclara en el cap. 4 "Funciones de dotación" (ver la do-
cumentación principal en inglés). 3
Feeders F4 (Transportador) 3
Con la ayuda de diferentes funciones puede aquí visualizar y llenar pistas vacías para transpor-
tadores lineales, o visualizar y modificar estados de llenado de cargadores y cambiadores waffle-
pack.
La forma como se sigue procediendo se aclara en el cap. 4 "Funciones de dotación" (ver la do-
cumentación principal en inglés). 3
Instrucciones de uso SIPLACE HS-50 3 Introducción y conceptos básicos
Versión de software SR.501.xx Edición 01/99 CE-SPA 3.3 Interfaz del usuario - Visualizaciones y menús
101
INDICACION
Las siguientes 6 opciones de menú pertenecen a las funciones individuales.
Las funciones individuales sirven para la ejecución de determinadas operaciones después de
errores graves y para el ajuste y prueba de la máquina automática, ya que posibilitan direccionar
los diferentes grupos funcionales.
La ejecución de las funciones individuales se describe en el cap. 5 "Funciones individuales" de la
documentación principal en inglés. 3
SF Gantry 1 F5 (FI-Pórtico 1) 3
Así se llaman las funciones individuales para el pórtico 1. Con estas se puede por ejemplo probar
las funciones del cabezal revólver. 3
INDICACION
Cada uno de los 4 pórticos puede direccionarse individualmente.
Las funciones son iguales para todos los pórticos. 3
SF Gantry 2 F6 (FI-pórtico 2) 3
Funciones individuales para el pórtico 2 3
SF Gantry 3 Shift 5 (FI-pórtico 3) 3
Funciones individuales para el pórtico 3 3
SF Gantry 4 Shift 6 (FI-pórtico 4) 3
Funciones individuales para el pórtico 4
Transport 2 F7 (Transporte 2) 3
Funciones individuales para el transporte de placas de circuitos 2 (= pista izquierda de transporte
en el transporte doble) 3
INDICACION
Las funciones individuales para el transporte 2 pueden llamarse solamente cuando está configu-
rado el transporte doble. Las funciones son iguales a las del transporte 1. 3
Transport 1 F8 (Transporte 1) 3
Así se llaman las funciones individuales para el transporte de placas de circuitos 1 (= pista dere-
cha de transporte en el transporte doble). Estas sirven para controlar y ajustar los grupos funcio-
nales del transporte de placas de circuitos y para ajustar el ancho de la cinta de transporte. 3
