Instrucc iones de uso SIPLACE HS-50 4 ¿Qué h acer .. . V ersión de software SR.501.xx Edición 01/99 CE-SP A 4.7 Cambiar de equipamiento 131 4.7.2 Lo que debe tener en cuenta en el cambio de mesa de componentes È Coloque …
4 ¿Qué hacer ... Instrucciones de uso SIPLACE HS-50
4.7 Cambiar de equipamiento Versión de software SR.501.xx Edición 01/99 CE-SPA
130
4.7 Cambiar de equipamiento
Antes de un cambio de equipamiento imprima las instrucciones de equipamiento en la impresora
del ordenador de línea, como se describe en el cap. 14 de las instrucciones de servicio "Ordena-
dor de línea - UNIX". 4
4.7.1 Lo que debe tener en cuenta en el cambio de módulos de alimentación
È Trate con cuidado los módulos de alimentación cuando los coloca en la mesa de componentes
o cuando los retira de allí. No golpee la superficie de apoyo de los módulos de alimentación
contra el borde de la mesa de componentes.
È Aspire las mesas de componentes y limpie, en caso de necesidad, la superficie de la mesa de
componentes conforme a lo indicado en las instrucciones de mantenimiento.
PELIGRO DE LESIONES
Evite retirar con los dedos componentes del carril magnético de la mesa de dotar. Se puede
lesionar con fragmentos metálicos pequeños. 4
È Retire piezas sueltas con ayuda de un pincel de cerdas cortas.
Instrucciones de uso SIPLACE HS-50 4 ¿Qué hacer ...
Versión de software SR.501.xx Edición 01/99 CE-SPA 4.7 Cambiar de equipamiento
131
4.7.2 Lo que debe tener en cuenta en el cambio de mesa de componentes
È Coloque los módulos de alimentación conforme a las instrucciones de equipamiento en el es-
pacio exterior.
Tenga en cuenta para ello las indicaciones de preparación en el aparte 4.6.
4
ADVERTENCIA
Estando la máquina en marcha nunca toque las ranuras entre la mesa intercambiable de compo-
nentes y el montante de la máquina (ver Fig. 4.7 - 1, pos. 8). 4
ADVERTENCIA
El cable de alimentación de la mesa intercambiable de componentes solo se debe conectar o des-
conectar al enchufe de la estación de dotar conectada, cuando la mesa intercambiable de com-
ponentes fue desplazada correctamente al área de equipamiento de la estación. 4
ADVERTENCIA
Está prohibido conectar el cable de alimentación de la mesa intercambiable de componentes al
enchufe de la estación de dotar, para controlar la mesa intercambiable de componentes a través
del control de aire comprimido exterior a la estación. 4
4
4 ¿Qué hacer ... Instrucciones de uso SIPLACE HS-50
4.7 Cambiar de equipamiento Versión de software SR.501.xx Edición 01/99 CE-SPA
132
4

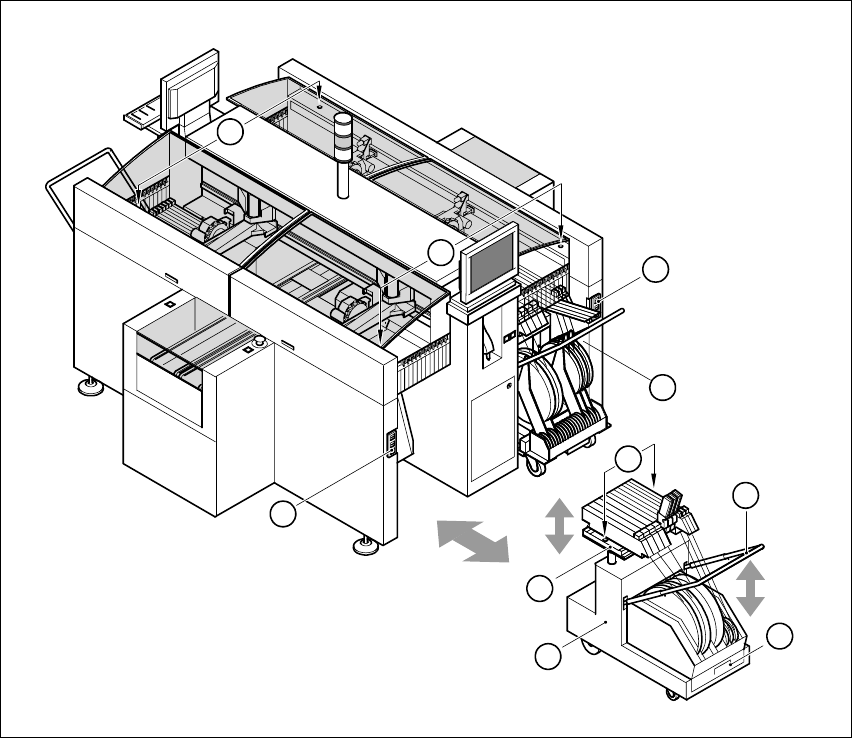

Fig. 4.7 - 1 Cambio de la mesa intercambiable de componentes
4
Leyenda referente a la Fig. 4.7 - 1
(1) Pulsador para elevar y bajar la placa de la mesa de componentes
(2) Enchufe para la conexión del cable de alimentación
(3) Placa de la mesa de componentes (de elevar y bajar)
(4) Mesa intercambiable de componentes
(5) Estribo
(6) Recipiente de desechos de cinta
(7) Agujeros de centrado para el alojamiento de pernos de centrado
(8) Ranura entre la mesa intercambiable de componentes y el montante de la máquina
4
6
5
4
3
2
1
7
2
1
8
