1 Introducción, Datos Técnicos Instrucciones de uso SIPLACE HS -50 1.8 Datos Técnicos - Alimentación de aire comprimido Versión de software SR.501.xx Edición 01/99 CE-SPA 16 PELIGRO La máquina automá tica es alime ntada …
Instrucciones de uso SIPLACE HS-50 1 Introducción, Datos Técnicos
Versión de software SR.501.xx Edición 01/99 CE-SPA 1.7 Datos de conexión de la máquina automática
15
1.7 Datos de conexión de la máquina automática
1.7.1 Puntos de conexión eléctrica y neumática en la máquina automática
1

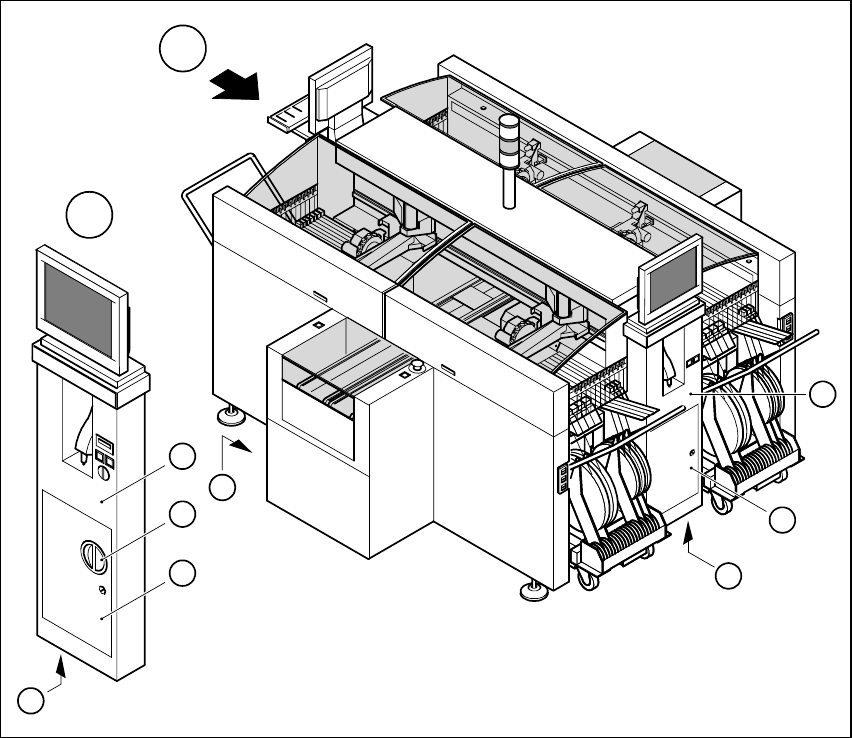

Fig. 1.7 - 1 Puntos de conexión eléctrica y neumática en la máquina automática
1. Panel de control, izquierda
2. Interruptor principal
3. Puertas de protección al inserto de alimentación de corriente
4. Agujero para introducir el cable de alimentación
5. Panel de control, derecha
6. Puertas de protección a la unidad de aire comprimido
7. Agujero para introducir el cable de alimentación del sistema de aire comprimido
8. Conexión-LAN al ordenador de la estación
4
A
A
2
1
3
6
5
7
8
1 Introducción, Datos Técnicos Instrucciones de uso SIPLACE HS-50
1.8 Datos Técnicos - Alimentación de aire comprimido Versión de software SR.501.xx Edición 01/99 CE-SPA
16
PELIGRO
La máquina automática es alimentada con una tensión de red 3 x 400 V ó 3 x 204 V (Versión-
USA) ± 10 %, 50/60 Hz. Por esta razón piezas de esta instalación conducen tensiones peligrosas
- incluso con el interruptor principal desconectado. Por esta razón un manejo o tratamiento inade-
cuado de estas máquinas automáticas puede causar la muerte o graves lesiones, así como con-
siderables pérdidas materiales. 1
ADVERTENCIA
Nunca suelte conductos de aire comprimido que se encuentran bajo presión. ¡Existe peligro de
lesiones! 1
1.7.2 Datos Técnicos- Valores de conexión eléctrica
1.8 Datos Técnicos - Alimentación de aire comprimido
Tensión de alimentación 3 x 400 VAC ± 10 %; 50/60 Hz (Europa)
3 x 204 VAC ± 10 %; 50/60 Hz (USA)
3 x 460 VAC ± 10 %; 50/60 Hz
Protección por fusibles 3 x 16 A (3 x 400 VAC)
3 x 32 A (3 x 204 VAC)
3 x 16 A (3 x 460 VAC)
Potencia conectada 10 kVA
Potencia total 9 kW
Caída de potencia máx. 10 mseg
Toma de aire comprimido 5,5 bares ± 0,5 bares
Consumo de aire comprimido 950 Nl/min.
Presión de servicio 5,2 bares (ajuste fijo)
Instrucciones de uso SIPLACE HS-50 1 Introducción, Datos Técnicos
Versión de software SR.501.xx Edición 01/99 CE-SPA 1.8 Datos Técnicos - Alimentación de aire comprimido
17
1.8.1 Datos Técnicos - Especificación de aire comprimido
Tamaño máximo de las partículas según la densidad, en base a la norma ISO/DIS 8573-1
(clase 1) 1
1.8.2 Datos Técnicos - Datos de emisión de ruido
1.8.3 Datos Técnicos - Influencia ambiental admisible
Tamaño de las partículas 0,1 µm
Densidad de las partículas 0,2 mg/m³
Contenido máximo de aceite (clase 1) Densidad de las partículas 0,01 mg/m³
Punto de condensación de presión (clase 4) Punto de condensación+3°
Máxima generación de ruido 74 DB (A)
Temperatura ambiente Entre 15°C y 35°C
Humedad del aire 30 hasta 75%
(en promedio no más de 45%, de forma que se excluye en todos
los casos condensación en la máquina.)
