1 Introducción, Datos Técnicos Instrucciones de uso SIPLACE HS -50 1.9 Dimensiones y peso de la máquina automática Versión de software SR.501.xx Edición 01/99 CE-SPA 18 1.9 Dimensiones y peso de la máqu ina automáti ca 1…
Instrucciones de uso SIPLACE HS-50 1 Introducción, Datos Técnicos
Versión de software SR.501.xx Edición 01/99 CE-SPA 1.8 Datos Técnicos - Alimentación de aire comprimido
17
1.8.1 Datos Técnicos - Especificación de aire comprimido
Tamaño máximo de las partículas según la densidad, en base a la norma ISO/DIS 8573-1
(clase 1) 1
1.8.2 Datos Técnicos - Datos de emisión de ruido
1.8.3 Datos Técnicos - Influencia ambiental admisible
Tamaño de las partículas 0,1 µm
Densidad de las partículas 0,2 mg/m³
Contenido máximo de aceite (clase 1) Densidad de las partículas 0,01 mg/m³
Punto de condensación de presión (clase 4) Punto de condensación+3°
Máxima generación de ruido 74 DB (A)
Temperatura ambiente Entre 15°C y 35°C
Humedad del aire 30 hasta 75%
(en promedio no más de 45%, de forma que se excluye en todos
los casos condensación en la máquina.)
1 Introducción, Datos Técnicos Instrucciones de uso SIPLACE HS-50
1.9 Dimensiones y peso de la máquina automática Versión de software SR.501.xx Edición 01/99 CE-SPA
18
1.9 Dimensiones y peso de la máquina automática
1.9.1 Dimensiones de la máquina automática
1

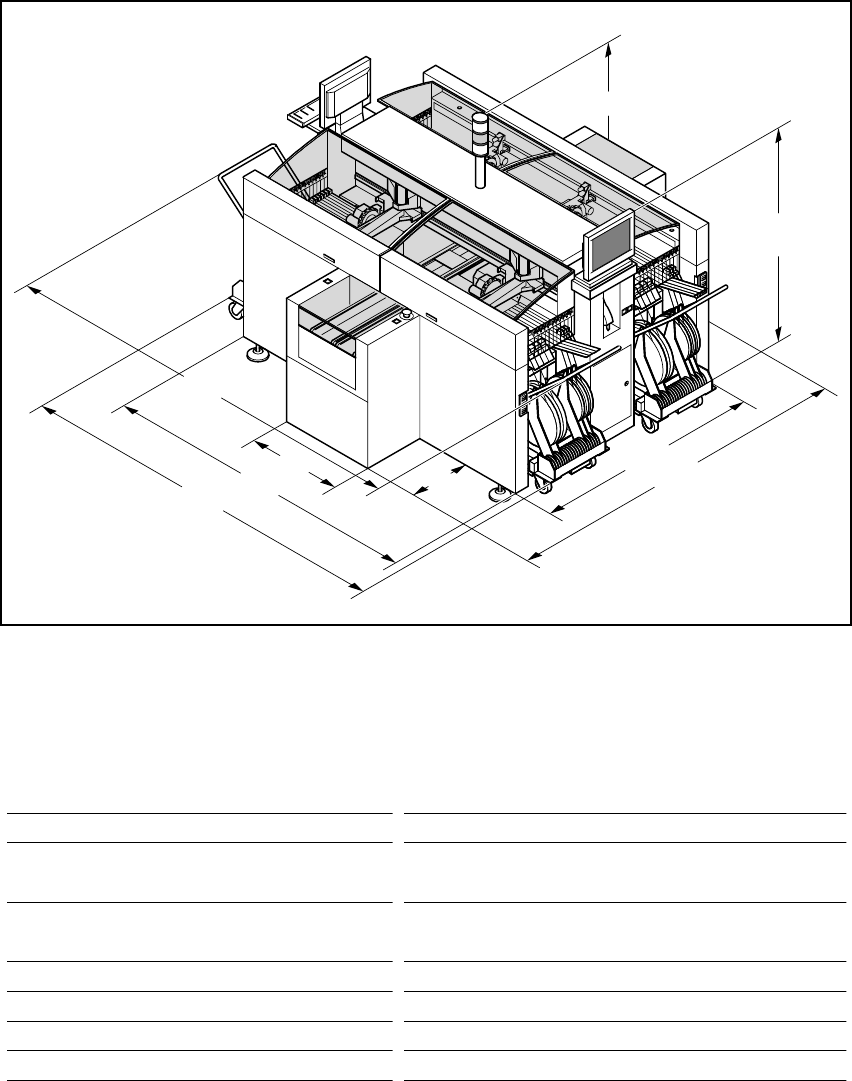

Fig. 1.9 - 1 Dimensiones de la máquina automática
1.9.2 Datos Técnicos - Dimensiones, peso
420
1790 (1912,5 SMEMA)
1592
(1714,5 SMEMA)
1540
2380
3150
800
2200
2762
Longitud 2380 mm incluidas las cintas de transporte
Ancho 3150 mm incluido el estribo
Altura con lámpara de aviso 1790 mm altura estándar
1912,5 mm altura SMEMA
Distancia del suelo 107 mm altura estándar
229,5 m altura SMEMA
Peso del módulo básico 2800 kg
Peso completamente equipada 3500 kg
Carga superficial admisible de la base 1000 kg/m²
Carga superficial de las patas de montaje 3,79 kg/cm²
Instrucciones de uso SIPLACE HS-50 1 Introducción, Datos Técnicos
Versión de software SR.501.xx Edición 01/99 CE-SPA 1.9 Dimensiones y peso de la máquina automática
19
1.9.3 Punto de gravedad de la máquina automática
1

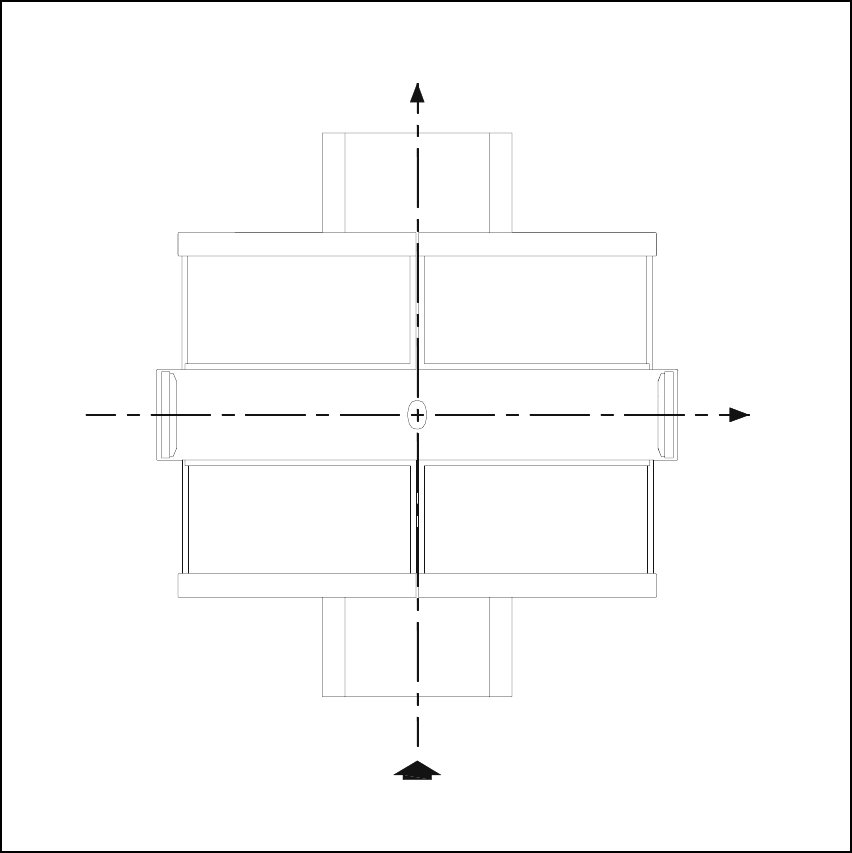

Fig. 1.9 - 2 Punto de gravedad de la máquina automática
Coordenada-X 0 mm 1
Coordenada-Y 0 mm 1
Coordenada-Z 350 mm altura 1
T Dirección de transporte de las placas de circuitos impresos 1
1
Estas coordenadas del centro de gravedad son válidas para la máquina automática para una al-
tura de transporte de placas de circuitos de 830 mm. 1
X
Y
T
(0, 0, 350)
