2 Seguridad de servicio Instrucciones de uso HS-50
2.2 Dispositivos de seguridad Edición 01/99 CE-SPA
50
2.2 Dispositivos de seguridad
2.2.1 Cubiertas de seguridad
2
Fig. 2.2 - 1 Cubiertas de protección
2
El área de recorrido de los pórticos dispone de cuatro cubiertas de protección pivotables hacia
arriba. Protecciones laterales impiden el acceso al interior de la máquina automática. Las tapas
rebatibles sobre la cinta de entrada o de salida del transporte de placas de circuitos y la protec-
ción de acceso en la cinta de entrada o de salida aseguran el acceso al transporte de placas de
circuitos. 2
1 Cubiertas de protección 2. Protección
3. Tapa y protección de acceso en la cinta de entrada 4. Tapa y protección de acceso en la cinta de salida
2
1
1
3
1
4
1
2
2
2
Instrucciones de uso HS-50 2 Seguridad de servicio
Edición 01/99 CE-SPA 2.2 Dispositivos de seguridad
51
Función 2
Si se rebate una de las cubiertas de protección o una de las tapas en el transporte de placas de
circuitos se interrumpe de inmediato la alimentación de corriente de los ejes de pórtico. Los ejes
de pórtico paran. En la pantalla se indica el mensaje "Cerrar tapa". 2
È Cierre las cubiertas de protección y accione el pulsador de arranque para continuar la dota-
ción.
2

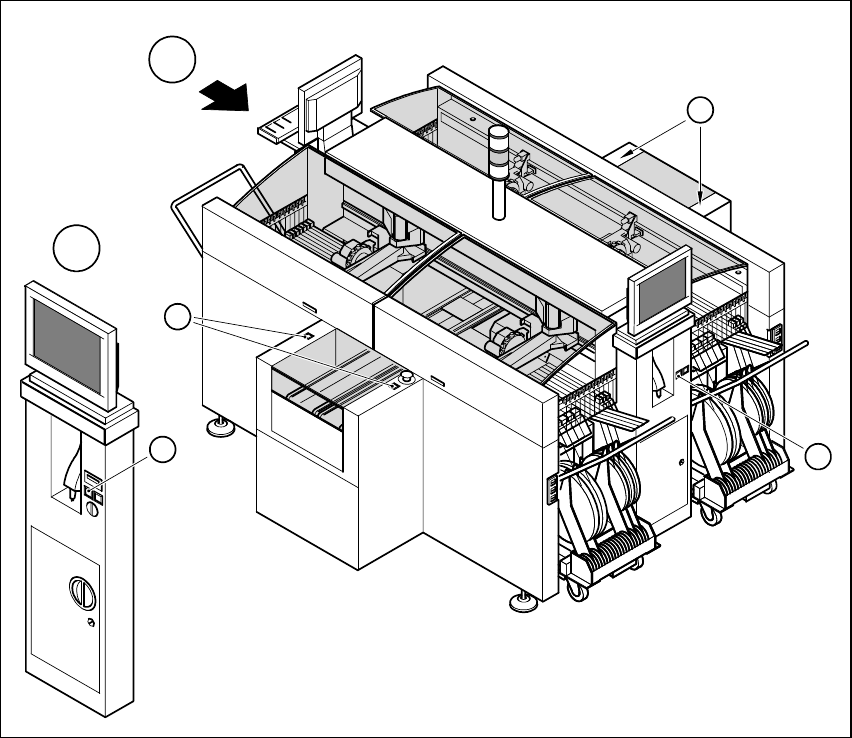

Fig. 2.2 - 2 Posición del pulsador de arranque (blanco) en la máquina automática
1. Pulsador de arranque (blanco) en la máquina automática
2
A
A
1
1
1
1
2 Seguridad de servicio Instrucciones de uso HS-50
2.2 Dispositivos de seguridad Edición 01/99 CE-SPA
52
2.2.2 Protección de acceso en la cinta de entrada/salida
PELIGRO La protección de acceso debe estar siempre ajustada a la
altura de la placa de circuitos impresos a procesar. Para ello el espacio entre la protección de ac-
ceso y la regleta de protección debe ser el mínimo posible. 2
La protección de acceso está montada en la cinta de entrada y salida del transporte de placas de
circuitos. 2
È Ajuste la altura de la protección de acceso en los agujeros oblongos de forma que la placa de
circuitos a procesar se pueda transportar de forma continua.
2

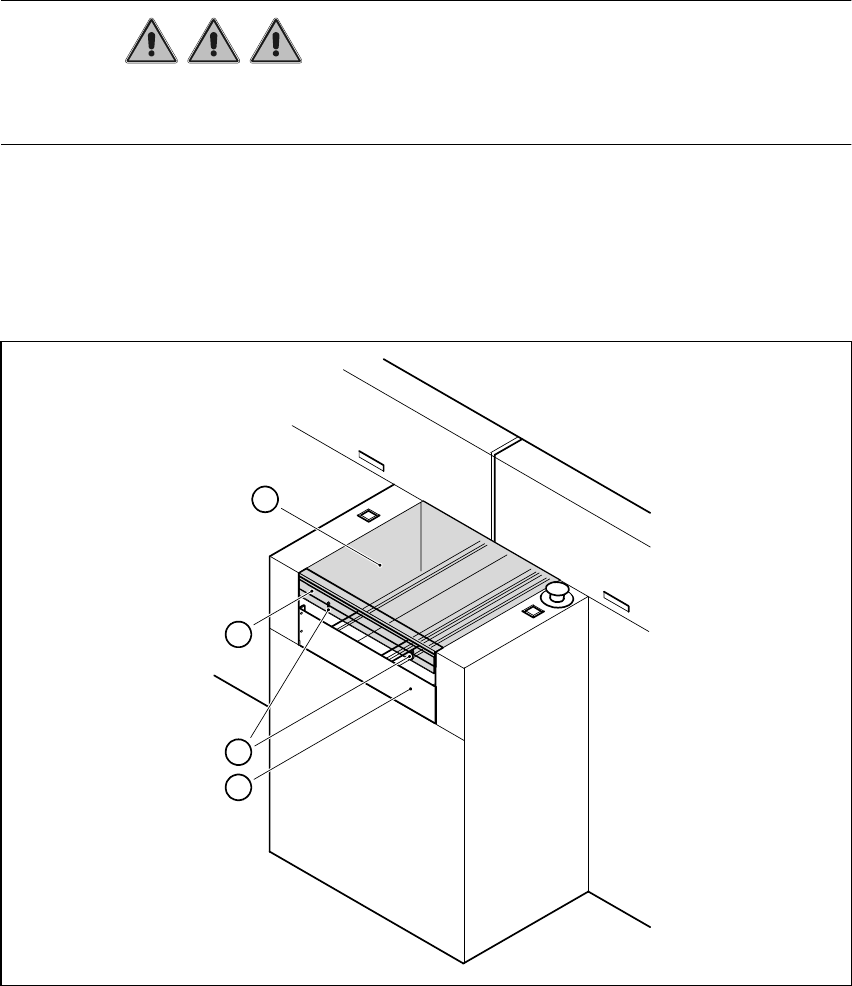

Fig. 2.2 - 3 Protección de acceso en la cinta de entrada/salida de la máquina automática
1. Regleta de protección (montada de forma fija)
2. Protección de acceso (ajustable)
3. Agujeros oblongos para el ajuste de altura
4. Tapa
