3 Introducción y conceptos básicos Instrucciones de uso SIPLACE HS-50
3.2 Bases de la interfaz gráfica del usuario Versión de software SR.501.xx Edición 01/99 CE-SPA
92
3
Continuar el proceso 3
El símbolo se visualiza después de "Parar el proceso" o después de una parada de la máquina.
(Los triángulos en el símbolo se mueven de forma continua de izquierda a derecha).
El proceso interrumpido puede continuar después de eliminarse con éxito el error. 3
3
È Haga clic sobre el símbolo .
El proceso continua.
3
Placa de circuitos impresos en procesamiento 3
La placa de circuitos ha sido tomada por el sistema y es procesada. El símbolo de placa de cir-
cuitos se visualiza en color verde azuloso. 3
Procesamiento de la placa de circuitos se ha parado
3
S se interrumpió el procesamiento con "Parar procesamiento" o a causa de una parada de
la máquina después de un error, o accionamiento de la tecla de parada, el símbolo de la placa de
circuitos se visualiza en color verde azuloso y tridimensional.
3
El procesamiento puede continuar haciendo clic sobre el símbolo
o interrumpir haciendo
clic sobre el símbolo de la placa de circuitos. 3
INDICACION
A continuación se describe la forma de proceder para interrumpir el proceso. 3
Instrucciones de uso SIPLACE HS-50 3 Introducción y conceptos básicos
Versión de software SR.501.xx Edición 01/99 CE-SPA 3.2 Bases de la interfaz gráfica del usuario
93

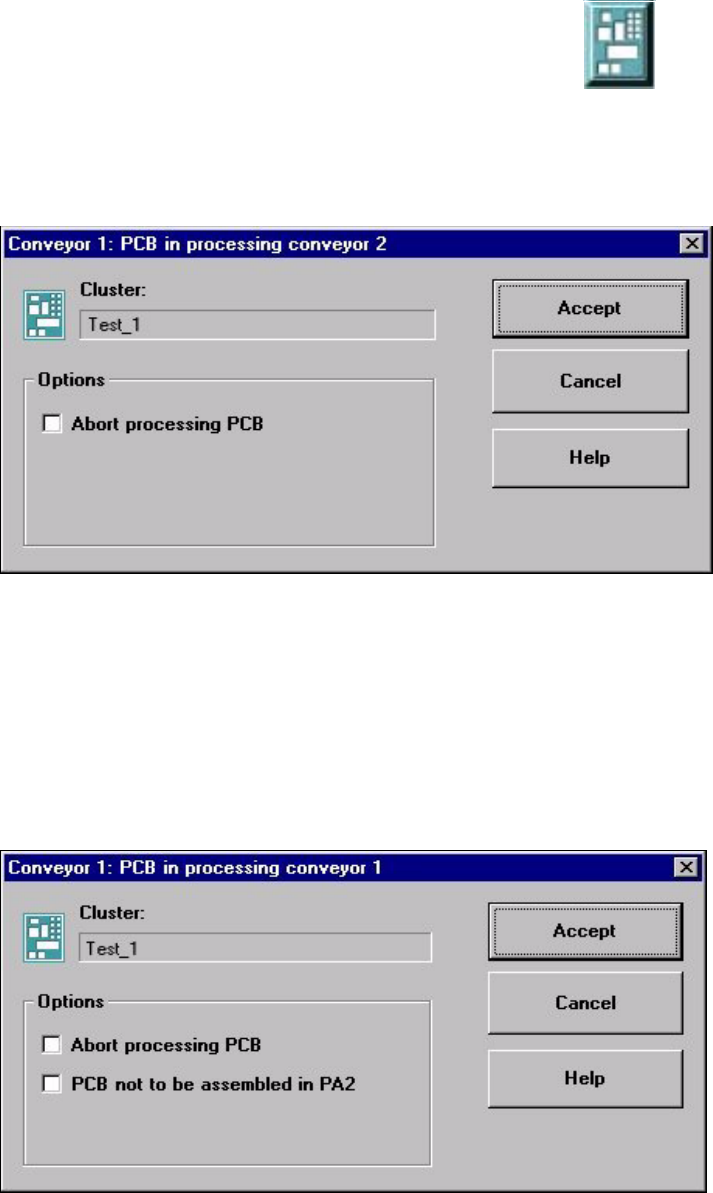

Interrumpir el proceso
3
È Haga clic en el respectivo símbolo de placa de circuitos impresos .
Si la placa de circuitos se encuentra en la cinta de procesamiento 2, se abre el siguiente cua-
dro de diálogo.
3
È Active la casilla de verificación "Abort processing PCB" (Interrumpir - Placa de circuitos).
È Haga clic en el botón Accept (Aceptar).
El procesamiento de la placa de circuitos se interrumpe.
La placa de circuitos sin terminar de dotar se transporta a la cinta de salida y se exige al opera-
dor tomarla de forma manual.
Si la placa de circuitos se encuentra en la cinta de procesamiento 2, se abre el siguiente cua-
dro de diálogo.
3
3 Introducción y conceptos básicos Instrucciones de uso SIPLACE HS-50
3.2 Bases de la interfaz gráfica del usuario Versión de software SR.501.xx Edición 01/99 CE-SPA
94
È Active la casilla de verificación "Abort processing PCB" (Interrumpir - Placa de circuitos)
cuando se debe transportar la placa de circuitos a la cinta de salida sin seguir siendo proce-
sada.
È Active la casilla de verificación "PCB not to be assembled in PA2" (No dotar la placa de circui-
tos en AP2), cuando la placa de circuitos solamente se debe tratar en la cinta de procesa-
miento 1 y luego debe ser transportada a través de la cinta de procesamiento 2 sin ser tratada.
È Haga clic en el botón Accept (aceptar).
Si la placa de circuitos se encuentra en la cinta de entrada, se abre el siguiente cuadro de diá-
logo. 3
È Active la casilla de verificación "Abort processing PCB" (Interrumpir - placa de circuitos),
cuando la placa de circuitos se debe transportar a la cinta de salida sin ser procesada.
È Active la casilla de verificación "PCB not to be assembled in PA2" (No dotar la placa de circui-
tos en AP2), cuando la placa de circuitos solamente se debe tratar en la cinta de procesa-
miento 1 y luego debe ser transportada a través de la cinta de procesamiento 2 sin ser tratada.
È Active la casilla de verificación "PCB not to be assembled in PA1" (No dotar la placa de circui-
tos en AP1), cuando la placa de circuitos debe ser transportada a través de la cinta de proce-
samiento 1 sin ser tratada y luego se trata en la cinta de procesamiento 2.
È Haga clic en el botón Accept (Aceptar).
3
3
Se ha interrumpido el procesamiento de la placa de circuitos 3
Si se interrumpió el procesamiento de una placa de circuitos haciendo clic sobre el correspon-
diente símbolo (ver ejemplo anterior), el símbolo de placa de circuitos se visualiza en color rojo.
El símbolo se visualiza igualmente en color rojo cuando una placa de circuitos se ha colocado
manualmente en la cinta de procesamiento 1 ó 2. La placa de circuitos no es reconocida por el
sistema y se transporta a la cinta de salida. 3
