3.4 Misure e peso dei dispositivi automatici
3.4.1 Misure del dispositivo automatico HF
3
3
3
3
3

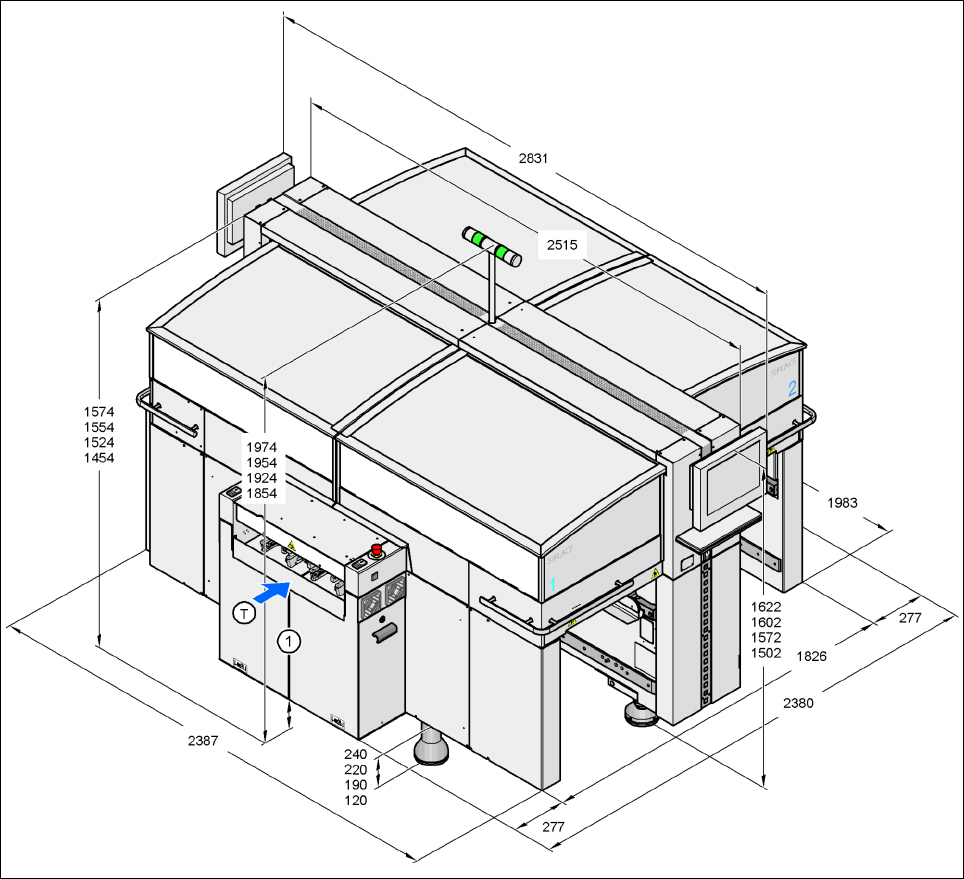

Fig. 3.4 - 1 Misure del dispositivo automatico HF (macchina base) in millimetri
3 Dati tecnici Manuale per l'uso SIPLACE serie HF
3.4 Misure e peso dei dispositivi automatici Versione software SR.50x.xx Edizione 01/2006 IT
100
3.4.2 Misure del dispositivo automatico HF/3
3
3
3
3
Fig. 3.4 - 2 Misure del dispositivo automatico HF/3 (macchina base) in millimetri
Manuale per l'uso SIPLACE serie HF 3 Dati tecnici
Versione software SR.50x.xx Edizione 01/2006 IT 3.4 Misure e peso dei dispositivi automatici
101
3.4.3 Altezza della cappa di protezione aperta
3
3
3
3

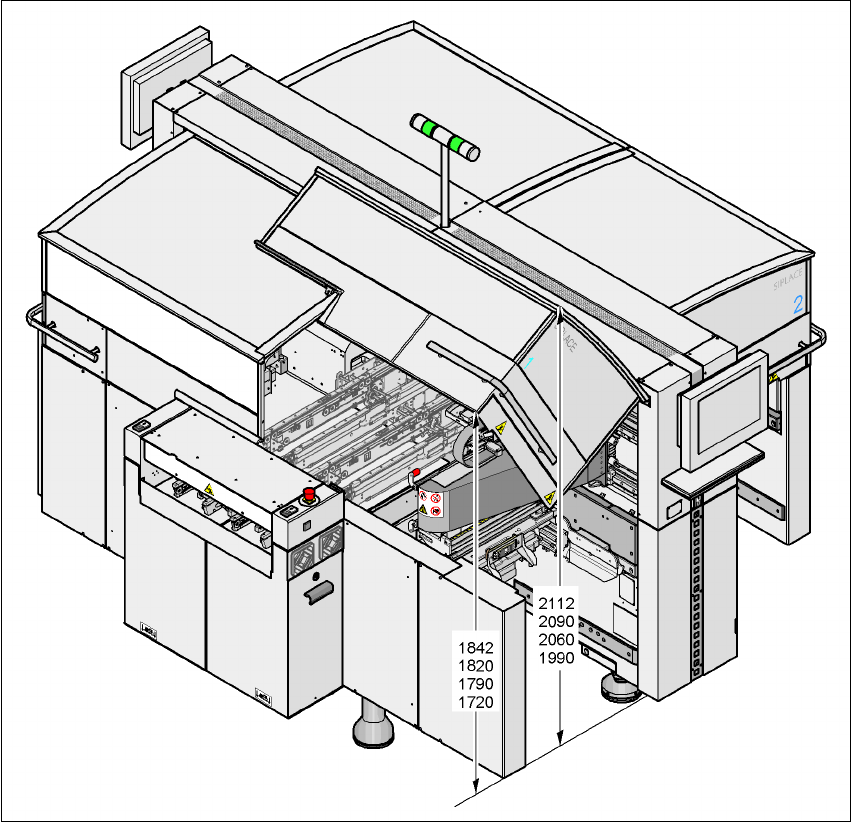

Fig. 3.4 - 3 Altezza della cappa di protezione aperta - misure in millimetri
