Manuale per l'uso SIPLACE serie HF 3 D ati t ecni ci Versione software SR.50x.xx Edizione 01/2006 IT 3.4 Misure e peso dei dispositivi aut omatici 103 3.4.5 Dist anza del la to di trasporto destro CS da l centro del…
3 Dati tecnici Manuale per l'uso SIPLACE serie HF
3.4 Misure e peso dei dispositivi automatici Versione software SR.50x.xx Edizione 01/2006 IT
102
3.4.4 Misure di distanza dei piedi della macchina
3

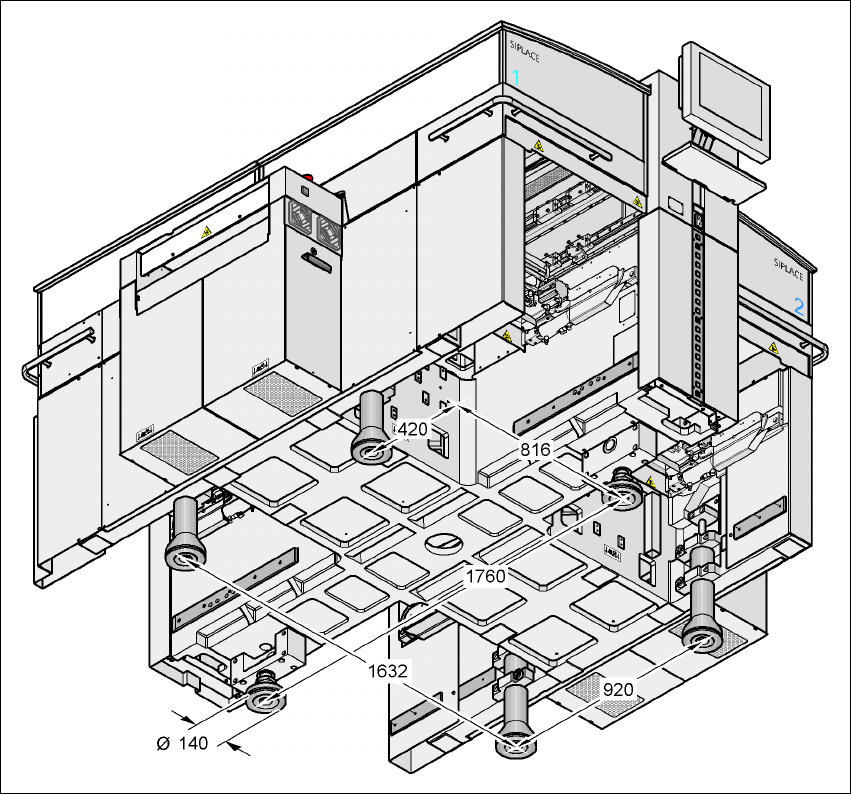

Fig. 3.4 - 4 Misure di distanza dei piedi della macchina in millimetri
Manuale per l'uso SIPLACE serie HF 3 Dati tecnici
Versione software SR.50x.xx Edizione 01/2006 IT 3.4 Misure e peso dei dispositivi automatici
103
3.4.5 Distanza del lato di trasporto destro CS dal centro della macchina
3.4.5.1 Trasporto singolo
3

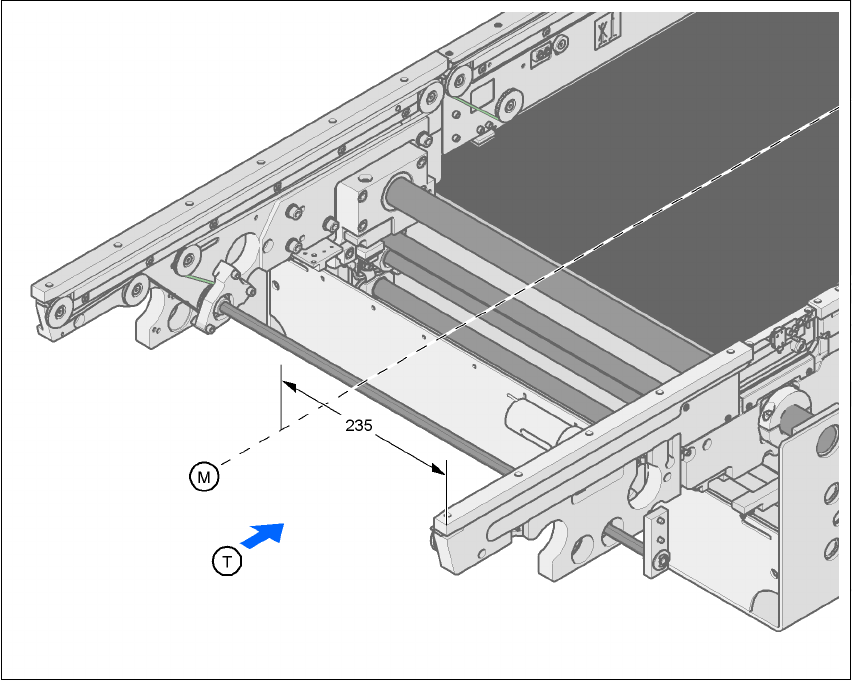

Fig. 3.4 - 5 Distanza del lato di trasporto destro CS dal centro della macchina in millimetri (trasporto singolo)
3
M Centro della macchina
(T) Direzione di trasporto CS
3 Dati tecnici Manuale per l'uso SIPLACE serie HF
3.4 Misure e peso dei dispositivi automatici Versione software SR.50x.xx Edizione 01/2006 IT
104
3.4.5.2 Trasporto doppio
3

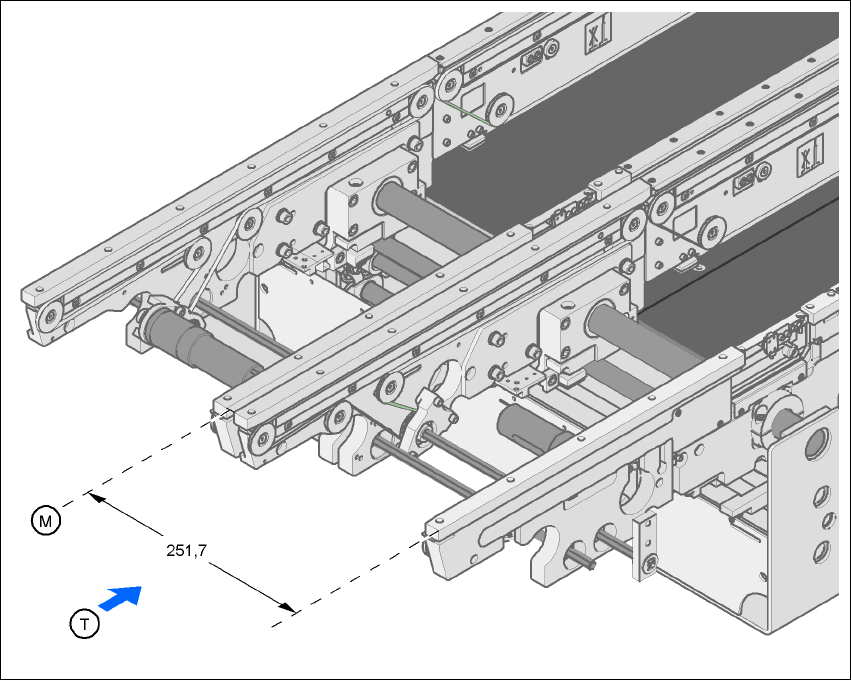

Fig. 3.4 - 6 Distanza del lato di trasporto destro CS dal centro della macchina in millimetri (trasporto doppio)
3
M Centro della macchina
(T) Direzione di trasporto CS
