Manuale per l'uso SIPLACE serie HF 3 D ati t ecni ci Versione software SR.50x.xx Edizione 01/2006 IT 3.4 Misure e peso dei dispositivi aut omatici 107 3.4.8 Raggio di manovra del carrello CO nel dispositivo automati…
3 Dati tecnici Manuale per l'uso SIPLACE serie HF
3.4 Misure e peso dei dispositivi automatici Versione software SR.50x.xx Edizione 01/2006 IT
106
3.4.7 Raggio di manovra del carrello CO nei dispositivi automatici HF
3
3

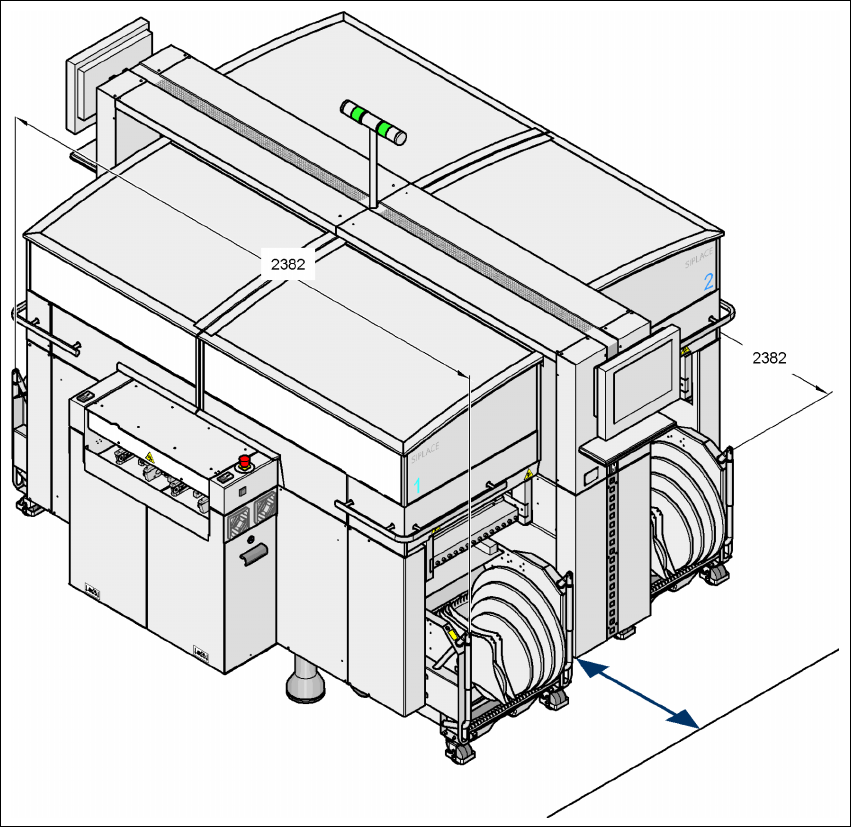

Fig. 3.4 - 7 Raggio di manovra del carrello CO nel dispositivo automatico HF
3
Il raggio di manovra R del carrello CO nel dispositivo HF è di: 3
– nei posti 2 e 4
600 mm se le maniglie sono piegate verso il basso o
900 mm se le maniglie sono piegate verso l'alto,
– nei posti 1 e 3
750 mm se le maniglie sono piegate verso il basso o
1050 mm se le maniglie sono piegate verso l'alto.
R 3
Manuale per l'uso SIPLACE serie HF 3 Dati tecnici
Versione software SR.50x.xx Edizione 01/2006 IT 3.4 Misure e peso dei dispositivi automatici
107
3.4.8 Raggio di manovra del carrello CO nel dispositivo automatico HF/3
3
3
Fig. 3.4 - 8 Raggio di manovra del carrello CO nel dispositivo automatico HF/3
3
Il raggio di manovra R del carrello CO nel dispositivo automatico HF/3 è di: 3
– nei posti 1, 3 e 4
750 mm se le maniglie sono piegate verso il basso o
1050 mm se le maniglie sono piegate verso l'alto,
– nel posto 2
600 mm se le maniglie sono piegate verso il basso o
900 mm se le maniglie sono piegate verso l'alto.
3
R 3
3 Dati tecnici Manuale per l'uso SIPLACE serie HF
3.4 Misure e peso dei dispositivi automatici Versione software SR.50x.xx Edizione 01/2006 IT
108
3.4.9 Baricentro del dispositivo automatico HF e HF/3
3
3
3
3
Fig. 3.4 - 9 Baricentro del dispositivo automatico HF e HF/3 in millimetri
3
Coordinate X 0 mm
Coordinate Y 0 mm
Coordinate Z 120 mm altezza
3
3
Le coordinate del baricentro hanno validità per il dispositivo automatico con altezza di trasporto
CS di 830 mm. 3
