Manuale per l'uso SIPLACE serie HF 3 Dati tecnici
Versione software SR.50x.xx Edizione 01/2006 IT 3.4 Misure e peso dei dispositivi automatici
111
3.4.12 Raggio di manovra dello scambiatore automatico di vassoi Matrix
3
3
3
3
Fig. 3.4 - 12 Raggio di manovra dello SAVM
1, 2, 3, 4 Posti 1, 2, 3, 4 3
Dispositivo automatico HF: Posti 2 e 4 3
Dispositivo automatico HF/3: Solo posto 2 3
3
3 Dati tecnici Manuale per l'uso SIPLACE serie HF
3.5 Progettazione linee Versione software SR.50x.xx Edizione 01/2006 IT
112
3.5 Progettazione linee
3.5.1 Descrizione
Flessibilità, modularità, compattezza ed elevata densità di potenza contraddistinguono il modello
SIPLACE, che consente la configurazione individuale di una linea di produzione con moduli
uguali e diversi. Se cambiano i requisiti di produzione, grazie alla rispettiva compattezza é pos-
sibile ricombinare velocemente e senza grandi sforzi i singoli sistemi di montaggio. 3
3

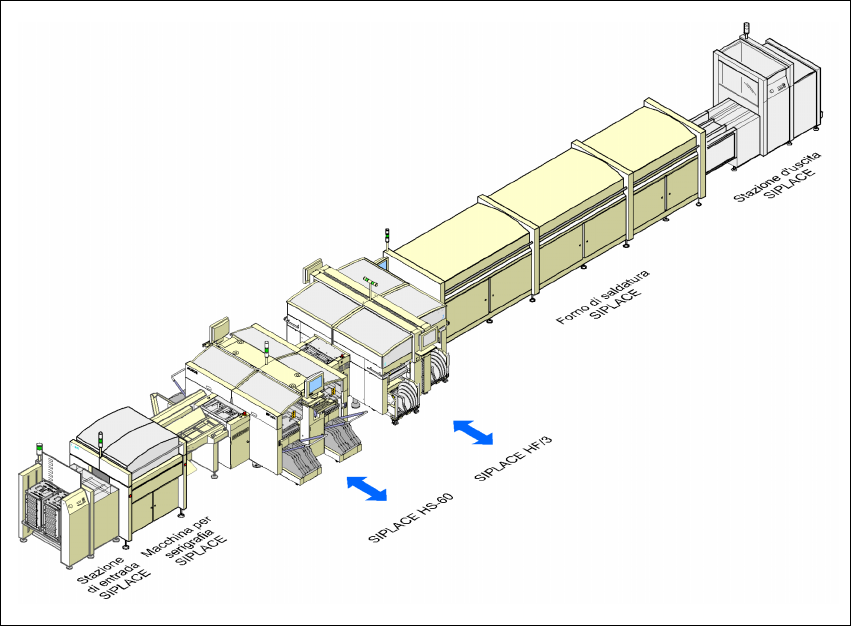

Fig. 3.5 - 1 Progettazione linee (esempio)
3
La famiglia SIPLACE offre il sistema di montaggio adatto ad ogni requisito di prestazione: 3
I dispositivi automatici SIPLACE HF e HF/3 montano IC grandi, Flip-Chip, Bare Die e compo-
nenti esotici (OSC). Coprono ad elevata potenza di montaggio una gamma di componenti che
va da 0201 a 85 x 85 mm² / 125 x 10 mm². 3
Il modello SIPLACE HS-60 è un sistema di montaggio Super High-Speed che opera con com-
ponenti di misura da 0201 a 18,7 x 18,7 mm². 3
Il modello SIPLACE S-27 HM è un sistema di montaggio High-Speed per componenti da 0201
a 32 x 32 mm². 3
Manuale per l'uso SIPLACE serie HF 3 Dati tecnici
Versione software SR.50x.xx Edizione 01/2006 IT 3.5 Progettazione linee
113
Il sistema High-Speed SIPLACE F5 HM monta componenti grandi IC, Flip-Chip, Bare Die ed
esotici (OSC). La gamma dei CO va dai 0201 a misure di 55 x 55 mm². 3
3.5.2 Ottimizzazione dell'allestimento SIPLACE
Grazie all'ottimizzazione dell'allestimento SIPLACE si aumenta la produttività della linea. Grazie
a questo sistema si possono minimizzare i tempi di montaggio ed anche i tempi non produttivi
del dispositivo automatico di montaggio. Il software d'ottimizzazione dell'allestimento calcola al-
lestimenti singoli per singoli prodotti, allestimenti singoli di prodotti diversi ed allestimenti di fami-
glie di prodotti diversi. Tra le singole linee si possono scambiare i dati del programma anche se
la configurazione di macchina è diversa. 3
