3 Dati tecnici Manuale per l'uso SIPLACE serie HF
3.6 Visione d’insieme dei gruppi di componenti Versione software SR.50x.xx Edizione 01/2006 IT
114
3.6 Visione d’insieme dei gruppi di componenti
3

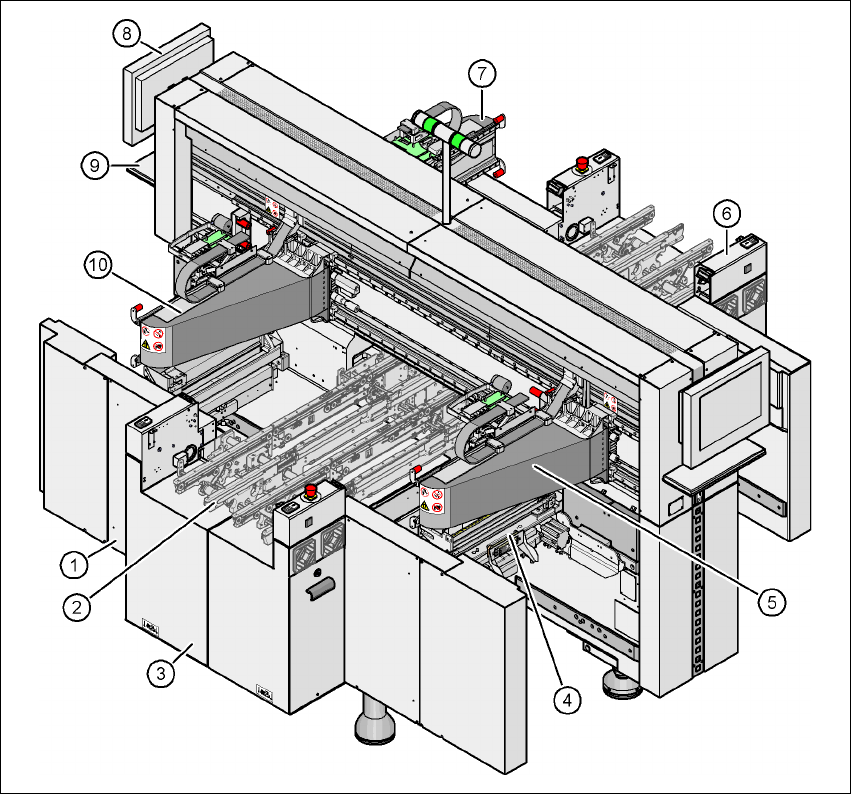

Fig. 3.6 - 1 Dispositivo automatico HF/3 - cappe di protezione e rivestimenti
(1) Telaio della macchina
(2) Trasporto dei circuiti stampati (trasporto doppio flessibile)
(3) Set d'installazione sul lato d'entrata del CS
(4) Dispositivo di rientro del carrello CO, dispositivo di taglio per cinghia, canale della cinghia
vuota (4x)
(5) Portale 1 con la testa di montaggio (HF e HF/3)
(6) Set d'installazione sul lato d'uscita del CS
(7) Portale 3 con la testa di montaggio (HF e HF/3)
(8) Monitor (2x)
(9) Tastiera (2x)
(10) Portale 4 con la testa di montaggio (HF/3)
Manuale per l'uso SIPLACE serie HF 3 Dati tecnici
Versione software SR.50x.xx Edizione 01/2006 IT 3.7 Teste di montaggio
115
3.7 Teste di montaggio
3.7.1 Progetto di modularità della testa (Head Modularity)
Una caratteristica molto vantaggiosa della serie HF SIPLACE è la modularità della testa. Così è
possibile sostituire i portali delle teste di montaggio in brevissimo tempo ed adattarli ai dati di
montaggio. 3
3.7.1.1 Configurazione della testa di montaggio nel dispositivo automatico di
montaggio HF
3
3

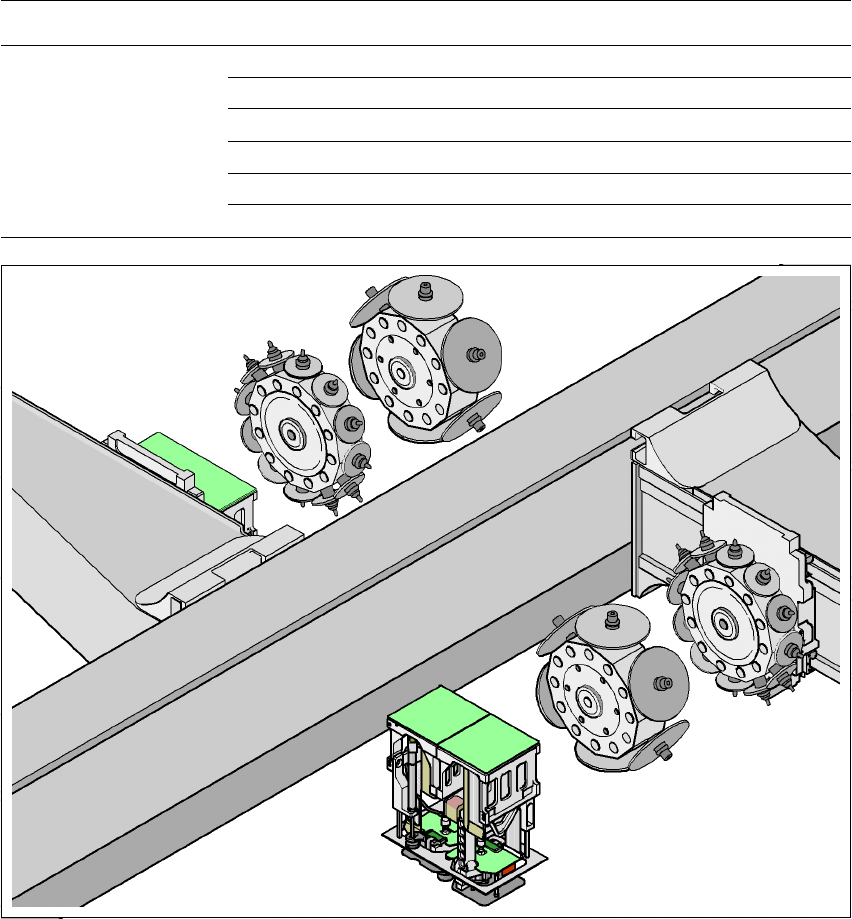

Fig. 3.7 - 1 Progetto di modularità della testa (Head Modularity) - SIPLACE HF
Area di montaggio 1, portale 1 Area di montaggio 2, portale 3
Testa di montaggio C&P12 C&P12
C&P12 C&P6
C&P12 TH
C&P6 C&P6
C&P6 TH
TH TH
Portale 3
Portale 1
TH
C&P12
C&P6
C&P12
C&P6
TH
Area di montaggio 2
Area di montaggio 1
3 Dati tecnici Manuale per l'uso SIPLACE serie HF
3.7 Teste di montaggio Versione software SR.50x.xx Edizione 01/2006 IT
116
3.7.1.2 Configurazione della testa di montaggio nel dispositivo automatico di
montaggio HF/3
3

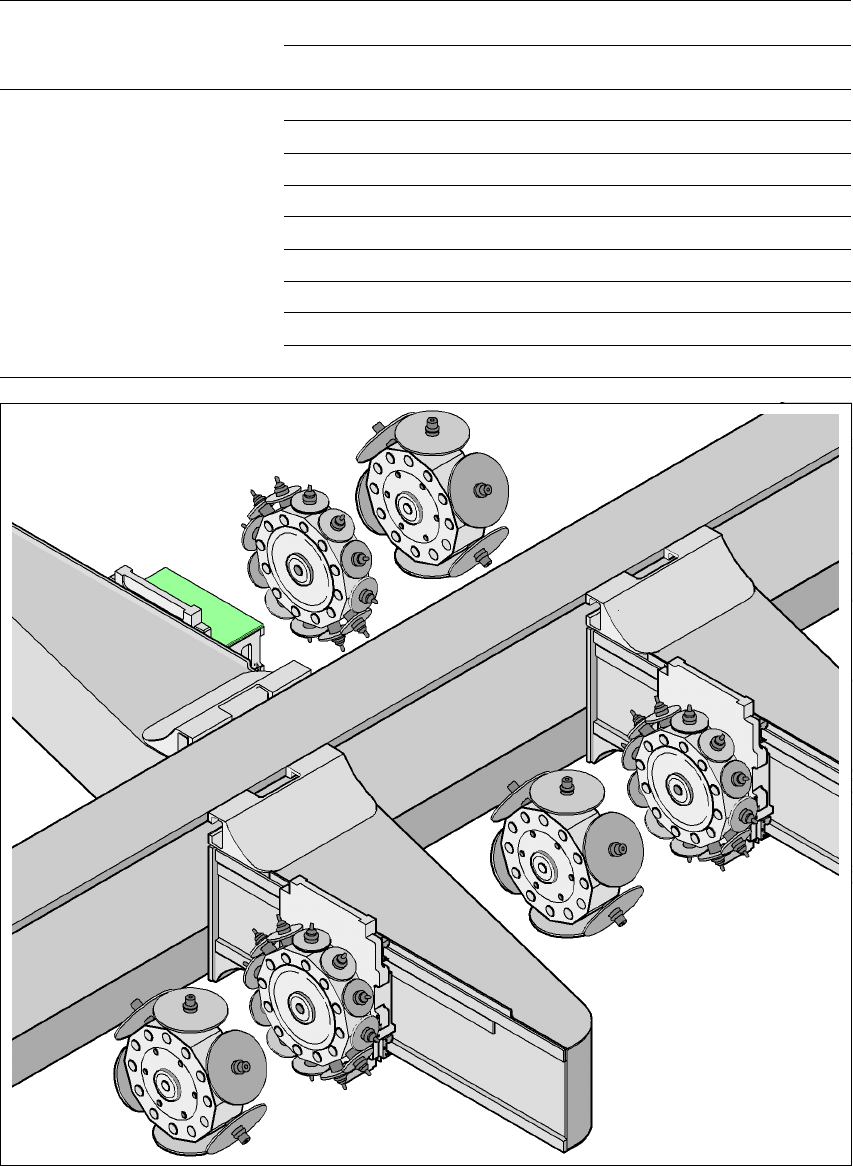

Fig. 3.7 - 2 Progetto di modularità della testa (Head Modularity) - SIPLACE HF/3
Area di montaggio 1 Area di montaggio 2
Portale 1 Portale 4 Portale 3
Testa di montaggio C&P12 C&P12 C&P12
C&P12 C&P12 C&P6
C&P12 C&P12 TH
C&P12 C&P6 C&P6
C&P12 C&P6 TH
C&P6 C&P12 C&P6
C&P6 C&P12 TH
C&P6 C&P6 C&P6
C&P6 C&P6 TH
Portale 3
Portale 1
TH
Portale 4
C&P12
C&P6
C&P6
C&P12
C&P12
C&P6
Area di montaggio 2
Area di montaggio 1
