Manuale per l'uso SIPLACE serie HF 3 Dati tecnici
Versione software SR.50x.xx Edizione 01/2006 IT 3.7 Teste di montaggio
117
Se si ordina un sistema di montaggio SIPLACE HF o HF/3 si può selezionare la configurazione
della testa più adatta per voi. Il sistema di montaggio viene configurato e fornito in base all'ordine
del committente. 3
Se si desidera sostituire sul posto la testa di montaggio si ha a disposizione un kit di riconfigura-
zione. Oltre alla testa di montaggio, questo pacchetto contiene i pezzi da montare, i cavi ecc... 3
prima della sostituzione della testa di montaggio occorre adattare il Pro-Software della stazione
e quello SIPLACE. Poi si deve ricalibrare il sistema. 3
La modularità della testa, ovvero l'adattamento del dispositivo automatico ai requisiti di produ-
zione grazie alla sostituzione della testa di montaggio offre il vantaggio di avere a disposizione
facilmente ed in qualsiasi momento, un sistema di montaggio adatto alle proprie esigenze senza
spese d'investimento per un ulteriore dispositivo automatico. 3
3 Dati tecnici Manuale per l'uso SIPLACE serie HF
3.7 Teste di montaggio Versione software SR.50x.xx Edizione 01/2006 IT
118
3.7.2 Testa a 12 segmenti Collect&Place per il montaggio High-Speed
3

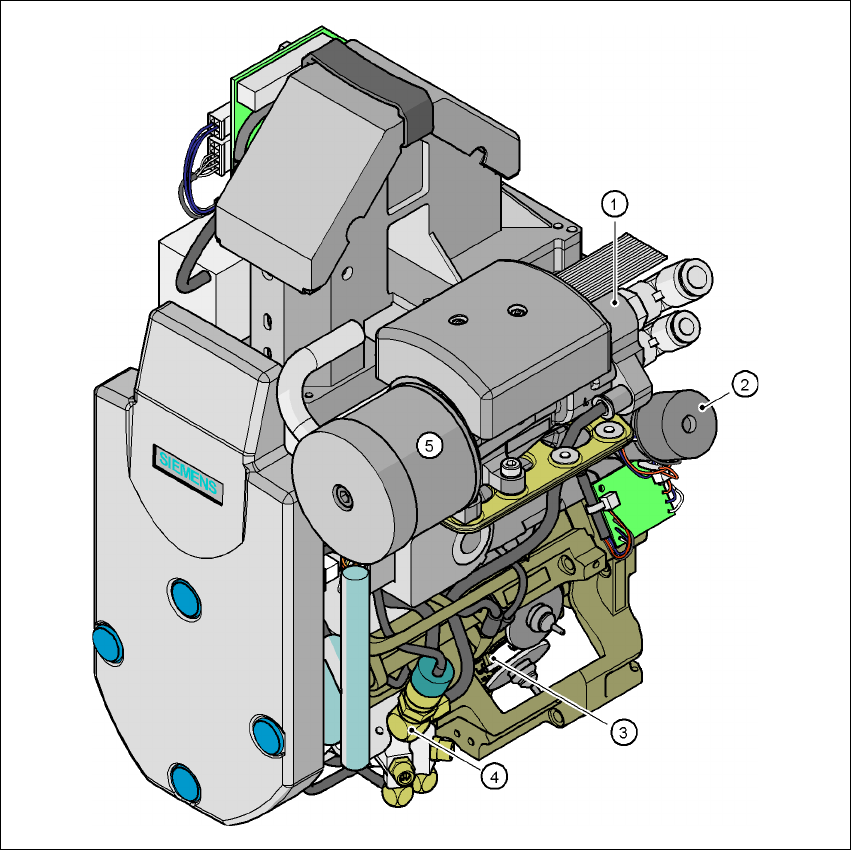

Fig. 3.7 - 3 Testa Collect&Place da 12 segmenti - gruppi funzionali, parte 1
3
(1) Generatore del vuoto
(2) Stazione di rotazione, asse DP
(3) Stella con 12 bussole, asse a stella
(4) Valvola del getto d'aria
(5) Silenziatore
Manuale per l'uso SIPLACE serie HF 3 Dati tecnici
Versione software SR.50x.xx Edizione 01/2006 IT 3.7 Teste di montaggio
119
3

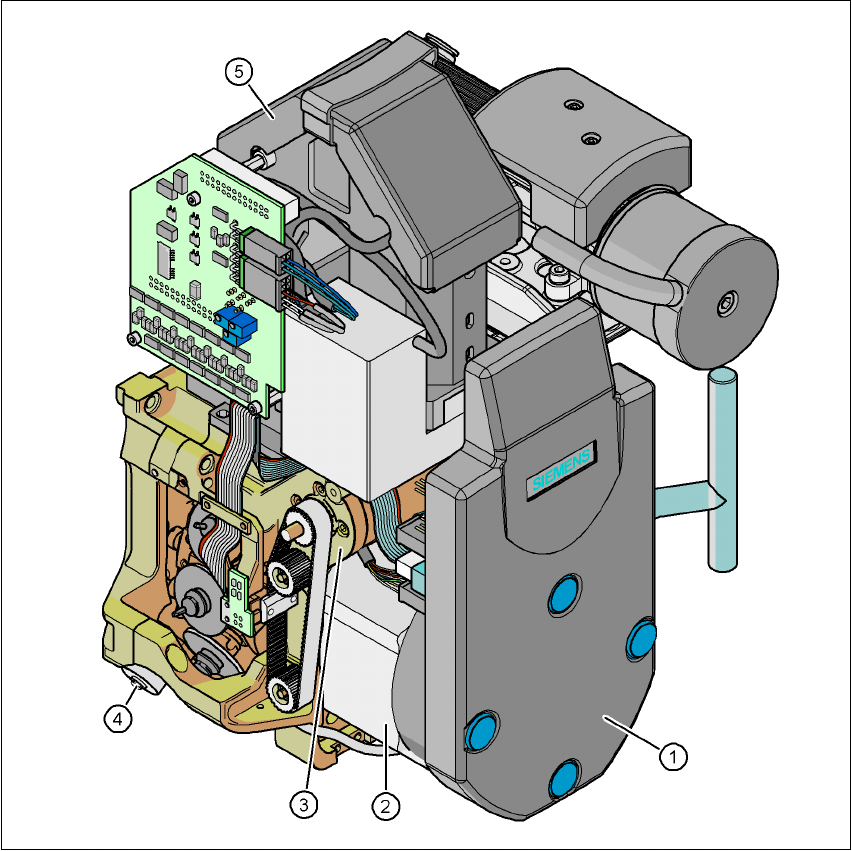

Fig. 3.7 - 4 Testa Collect&Place da 12 segmenti - gruppi funzionali, parte 2
3
(1) Scheda intermedia del distributore (sotto il rivestimento)
(2) Azionamento della stella - motore DR
(3) Motore dell'asse Z
(4) Azionatore della valvola
(5) Videocamera CO 24 x 24
3.7.2.1 Descrizione
La testa Collect&Place a 12 segmenti opera in base al principio Collect&Place, ovvero in un ciclo
vengono prelevati dodici elementi dalla testa di montaggio, vengono centrati otticamente lungo
il percorso fino alla posizione di montaggio e ruotati nella posizione di montaggio necessaria.
Con l'aiuto di un getto d'aria, vengono poi depositati delicatamente ed alla posizione esatta sul
