3.7.3 Testa Collect&Place a 6 segmenti per il montaggio high-speed degli IC
3

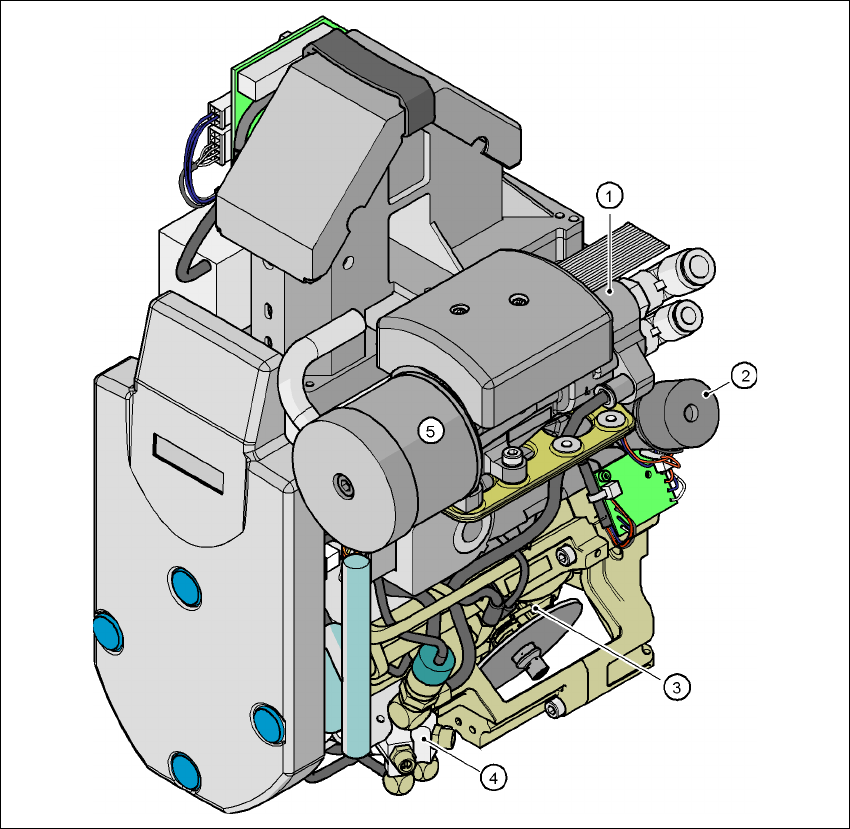

Fig. 3.7 - 6 Testa Collect&Place da 6 segmenti - gruppi funzionali, parte 1
3
(1) Generatore del vuoto
(2) Stazione di rotazione, asse DP
(3) Stella con 6 bussole - asse a stella
(4) Valvola del getto d'aria
(5) Silenziatore
3 Dati tecnici Manuale per l'uso SIPLACE serie HF
3.7 Teste di montaggio Versione software SR.50x.xx Edizione 01/2006 IT
124
3
Fig. 3.7 - 7 Testa Collect&Place da 6 segmenti - gruppi funzionali, parte 2
3
(1) Scheda intermedia del distributore, sotto il rivestimento
(2) Azionamento della stella - motore DR
(3) Motore dell'asse Z
(4) Azionatore della valvola
(5) Videocamera CO 39 x 39
Manuale per l'uso SIPLACE serie HF 3 Dati tecnici
Versione software SR.50x.xx Edizione 01/2006 IT 3.7 Teste di montaggio
125
3.7.3.1 Descrizione
Anche la testa Collect&Place a 6 segmenti funziona in base al principio Collect&Place. Con il
modulo Vision standard CO, il dispositivo automatico HF monta componenti dalla lunghezza de-
gli angoli di 32 mm non solo precisamente, ma anche molto velocemente. Il suo uso è quindi
consigliabile quando vi sono numeri notevoli di IC nei prodotti da produrre. proprio nell'area prin-
cipale d'applicazione dai PLCC 44 ai QFP 208 si ha un notevole aumento delle prestazioni. 3
Con l'aiuto del modulo Vision DCA, la testa Collect&Place a 6 segmenti può centrare otticamente
e montare componenti di dimensioni 0,6 mm x 0,3 mm fino a 13 mm x 13 mm. Il modulo Vision
DCA ottimizza la velocità e la precisione di componenti High-Speed-Flip-Chips e Bare-Die. Tro-
verete i valori nella tabella di pagina 127
. 3
Funzioni di controllo e di selflearning 3
Le funzioni di controllo e di selflearning descritte a pagina 120 per la testa Collect&Place a 12 seg-
menti riguardano anche la testa Collect&Place a 6 segmenti. 3
3.7.3.2 Descrizione del funzionamento
3
Fig. 3.7 - 8 Descrizione del funzionamento
Videocamera CO
Asse DP
Ruotare il CO alla
posizione di montaggio
Estrarre o
inserire la bussola
Asse Z
Prelevare o
montare il CO
Asse a stella
Rotazione della
stella
Scartare il CO
