3 Dati tecnici Manuale per l'uso SIPLACE serie HF
3.8 Punti di collegamento elettrici e pneumatici Versione software SR.50x.xx Edizione 01/2006 IT
132
3.8 Punti di collegamento elettrici e pneumatici
3.8.1 Punto di collegamento elettrico
3

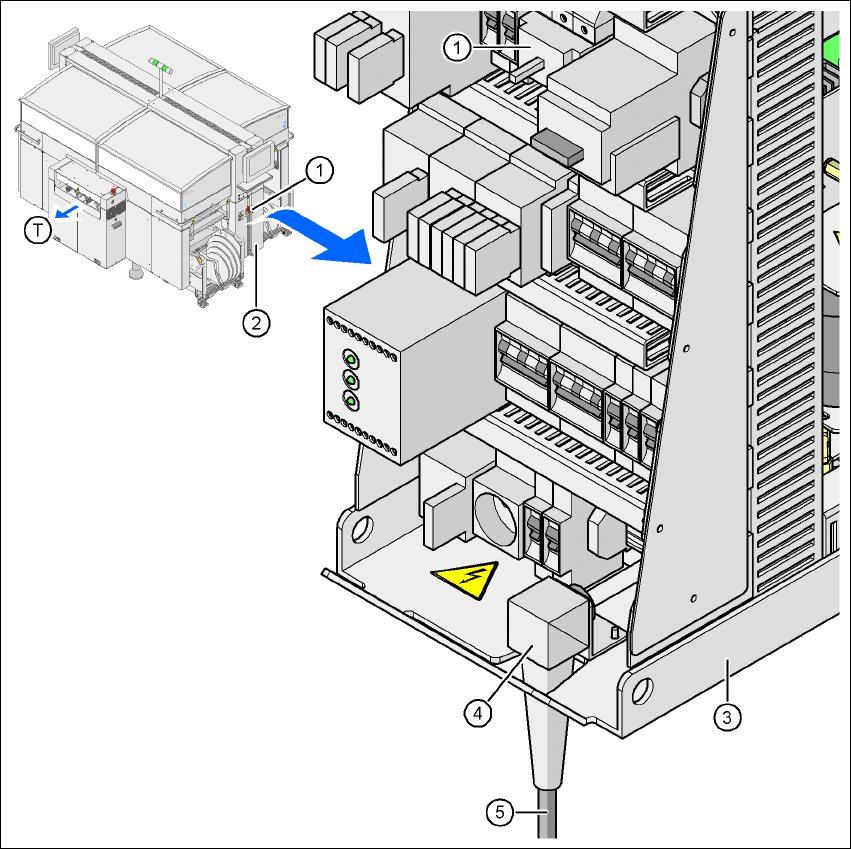

Fig. 3.8 - 1 Punto di collegamento elettrico nel dispositivo automatico
3
(1) Interruttore principale
(2) Rivestimento sull'innesto dell'alimentazione della corrente
(3) Innesto dell’alimentazione di corrente
(4) Angolo per l'avvitamento del cavo
(5) Cavo d'allacciamento di rete
(T) Direzione di trasporto circuito stampato
Manuale per l'uso SIPLACE serie HF 3 Dati tecnici
Versione software SR.50x.xx Edizione 01/2006 IT 3.8 Punti di collegamento elettrici e pneumatici
133
3.8.2 Punto di collegamento pneumatico
3
Fig. 3.8 - 2 Punto di collegamento pneumatico nel dispositivo automatico
3
(1) Unità pneumatica
(2) Innesto di collegamento per il tubo dell'aria compressa
(3) Rubinetto di chiusura
(4) Incavo per il tubo pneumatico
AVVERTENZA
Non staccare mai condutture dell'aria compressa che si trovano sotto pressione. A causa del pe-
ricolo di ferite! 3
3 Dati tecnici Manuale per l'uso SIPLACE serie HF
3.9 Elementi di comando Versione software SR.50x.xx Edizione 01/2006 IT
134
3.9 Elementi di comando
3.9.1 Elementi di comando e di visualizzazione
3

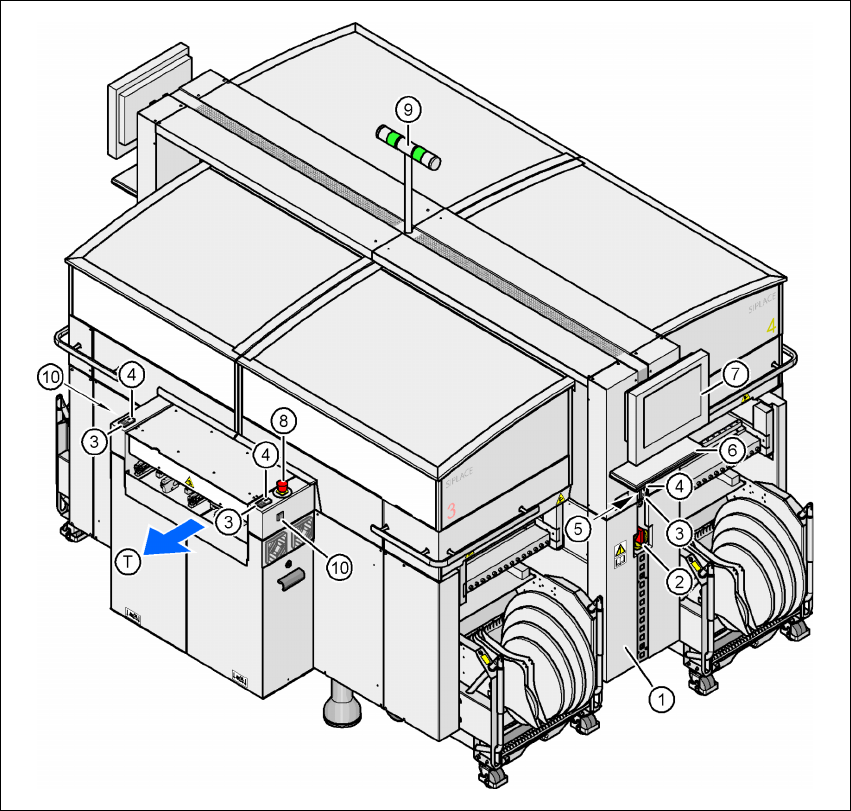

Fig. 3.9 - 1 Elementi di comando e di visualizzazione
(1) Pannello di controllo sul lato
dell'alimentazione della corrente
(7) Schermo LCD
(2) Interruttore principale (8) Tasto di ARRESTO D'EMERGENZA
(3) Tasto d'arresto (nero) (9) Lampada spia
(4) Tasto d’avvio (bianco) (10) Tasto per agganciare e sganciare il carrello CO
(5) Contatore dei componenti
(6) Tastiera (T) Direzione di trasporto circuito stampato
