Manuale per l'uso SIPLACE serie HF 3 D ati t ecni ci Versione sof tware SR.50x.xx Edizione 01/2006 IT 3.13 Trasporto doppio flessibile CS 155 3.13. 3 Desc rizione del funzionamento Il traspo rto doppio flessibi le d…
3 Dati tecnici Manuale per l'uso SIPLACE serie HF
3.13 Trasporto doppio flessibile CS Versione software SR.50x.xx Edizione 01/2006 IT
154
3.13.2 Dati tecnici
3
Angolo di trasporto fisso Destra o sinistra
Formato dei circuiti stampati
Standard (lungh. x largh.)
Configurazione "larghezza CS"
Opzione "CS lungo"
Opzione "CS lungo" e
configurazione "larghezza CS"
Trasporto doppio in modalità
"trasporto singolo"
Standard (lungh. x largh.)
Configurazione "larghezza CS"
Opzione "CS lungo"
Opzione "CS lungo" e
configurazione "larghezza CS"
50 x 50 mm² fino a 450 x 216 mm² (articolo n. 00119627-xx)
50 x 50 mm² fino a 450 x 250 mm² (articolo n. 00119629-xx)
50 x 80 mm² fino a 610 x 216 mm² (articolo n. 00119672-xx)
50 x 80 mm² fino a 610 x 250 mm²
50 x 50 mm² fino a 450 x 380 mm²
50 x 50 mm² fino a 450 x 450 mm²
50 x 80 mm² fino a 610 x 380 mm²
50 x 80 mm² fino a 610 x 450 mm²
Spessore circuito stampato
Standard Da 0,3 mm a 4,5 mm ± 0,2 mm
(CS più spesso su richiesta)
Convessità max. circuito stampato In alto: 6 mm - spessore CS
In basso: 0,3 mm + spessore CS
Peso CS Max. 3 kg
Spazio libero sul lato inferiore CS
Standard
Opzionale
25 mm ± 0,2 mm
Max. 40 mm ± 0,2 mm
Altezza trasporto CS 830 mm ± 15 mm (standard)
900 mm ± 15 mm (opzione)
930 mm ± 15 mm (opzione)
950 mm ± 15 mm (opzione SMEMA)
Tipo d’interfaccia SMEMA / SIEMENS
Margine guida senza CO 3 mm
Tempo di sostituzione CS < 2,5 s
Precisione di posizionamento CS ± 0,5 mm
Tipo di trasporto Sincrono o asincrono
Contenuto di montaggio per
ogni trasporto
Uguale o diverso
Larghezza CS per trasporto Uguale o diverso
Riconoscimento fiducial errate Sincrono: impossibile, asincrono: possibile
Regolazione automatica di
larghezza
Sincrono: possibile, asincrono: possibile
Manuale per l'uso SIPLACE serie HF 3 Dati tecnici
Versione software SR.50x.xx Edizione 01/2006 IT 3.13 Trasporto doppio flessibile CS
155
3.13.3 Descrizione del funzionamento
Il trasporto doppio flessibile dispone di due tracce di trasporto elettriche e meccaniche completa-
mente indipendenti l'una dall'altra. Dal punto di vista funzionale, vale lo stesso principio del tra-
sporto semplice (vedi la Sezione 3.12.3
, Pagina 151. 3
3.13.4 Caratteristiche di potenza del "Trasporto doppio flessibile"
Con la caratteristica di potenza "Trasporto doppio flessibile" è possibile allargare la traccia di tra-
sporto oltre la larghezza standard di 216 mm. È così possibile elaborare anche circuiti stampati
extra larghi anche in una macchina con trasporto doppio. I lati di trasporto della seconda traccia
di trasporto vengono completamente retratti. La traccia di trasporto è così completamente disat-
tivata. 3
3
Fig. 3.13 - 2 Trasporto doppio flessibile in modalità "Trasporto semplice"
3.13.5 Definizione delle tracce di trasporto
La traccia destra di trasporto (vista nella direzione di trasporto) viene definita "Trasporto 1", la trac-
cia sinistra di trasporto viene definita "Trasporto 2" (vedi Fig. 3.13 - 3
, pagina 156). 3

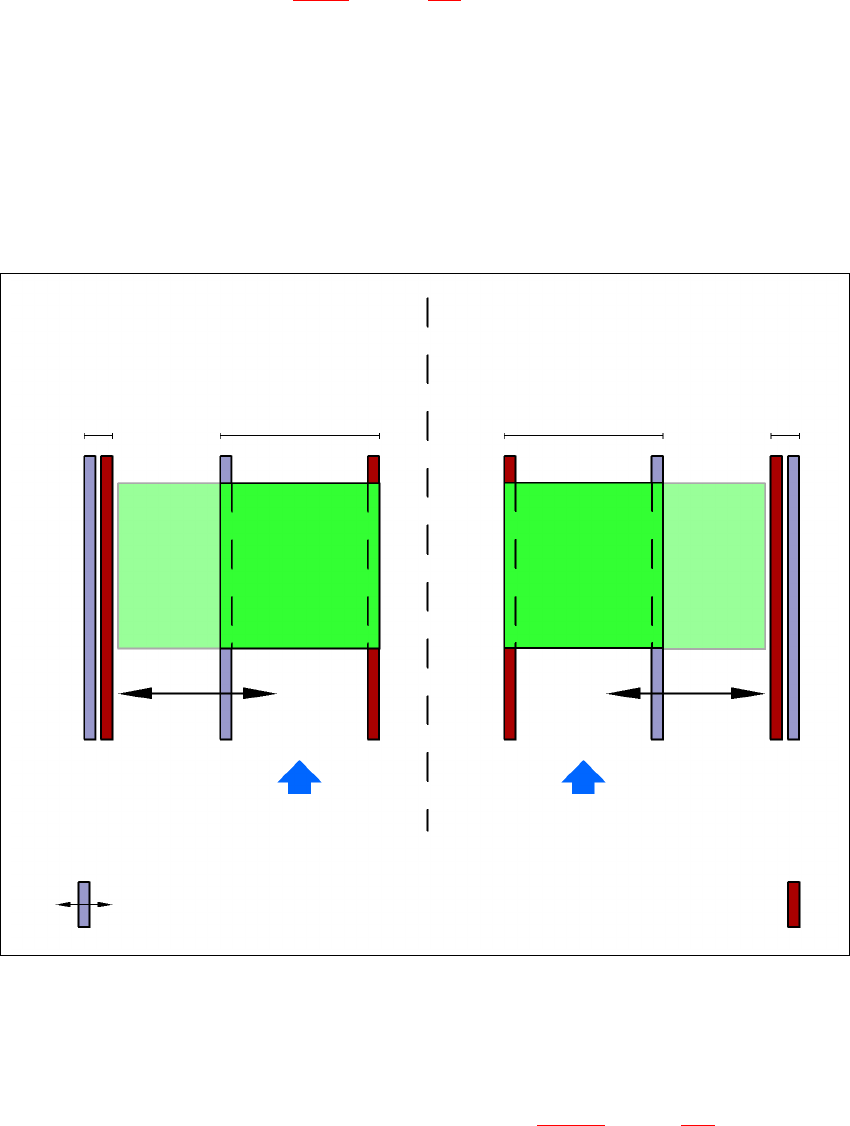

Trasporto doppio con traccia di trasporto allargata 2
(lato fisso di trasporto sinistro)
Traccia di trasporto 2
disattivata
Traccia di trasporto 1 Traccia di trasporto 2 Traccia di trasporto 1
disattivata
Direzione di trasporto CS Direzione di trasporto CS
Lato fisso di trasporto
Trasporto doppio con traccia di trasporto allargata 1
(lato fisso di trasporto destro)
Lato di trasporto mobile
3 Dati tecnici Manuale per l'uso SIPLACE serie HF
3.13 Trasporto doppio flessibile CS Versione software SR.50x.xx Edizione 01/2006 IT
156
3.13.6 Definizione della larghezza della traccia di trasporto
3.13.6.1 Larghezza standard
La larghezza standard della traccia di trasporto è la larghezza massima di trasporto indicata dalla
posizione nominale del lato fisso di trasporto. È di max. 216 mm per traccia. 3
3.13.6.2 Traccia di trasporto extralarga
Spostando il lato di trasporto fisso dalla posizione nominale è possibile allargare la traccia di tra-
sporto fino a max. 250 mm. 3
3.13.6.3 Trasporto doppio in modalità trasporto singolo
Il trasporto doppio si può configurare online trasformandolo in trasporto semplice. Per compiere
questa operazione si ritrae completamente una traccia di trasporto e la si disattiva (vedi Fig. 3.13
- 2, pagina 155). Nel risulta una traccia di trasporto di larghezza max. di 450 mm. 3
3.13.7 Tipi di trasporto
Il trasporto doppio flessibile si gestisce in due diverse modalità: 3
– Tipo di trasporto sincrono
– Tipo di trasporto asincrono
3

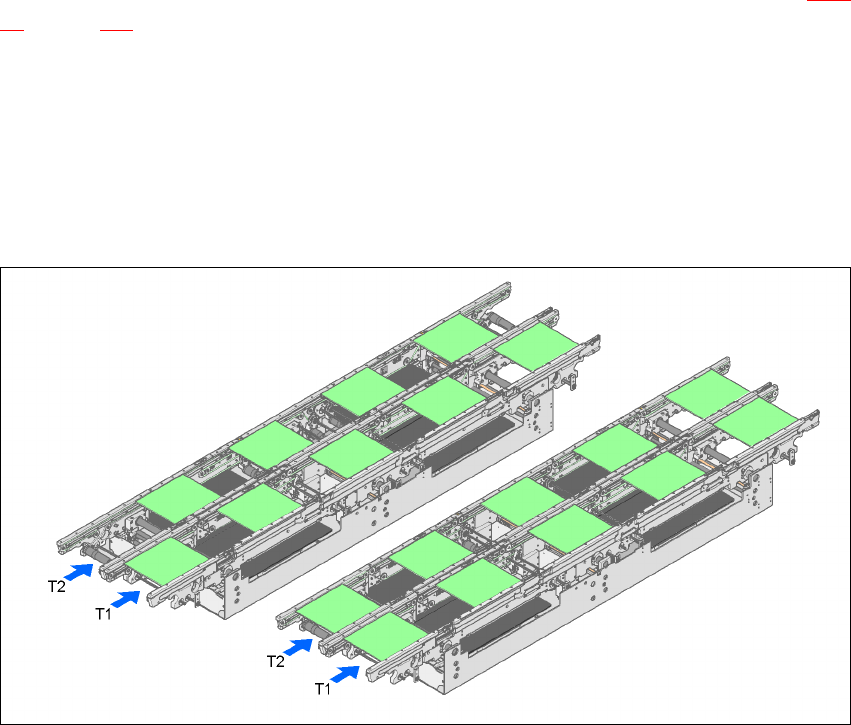

Fig. 3.13 - 3 Tipi di trasporto
Tipo di trasporto sincronoTipo di trasporto asincrono
