4 Installazione e messa in esercizio
4.1 Misure e peso del dispositivo automatico
Nella sezione 3.4, pagina 99 troverete i dati relativi alle misure e peso del dispositivo automatico.
4.2 Configurazione alla consegna e trasporto
4.2.1 Imballaggio per il trasporto
Il dispositivo automatico viene fornito in una cassa di trasporto di legno ed è montato su un pallet
stabile di legno.
4.2.1.1 Misure dell'imballaggio per il trasporto
Le misure della cassa di trasporto di legno sono le seguenti:
Lunghezza 2404 mm
Larghezza 2790 mm
Altezza 1600 mm 4

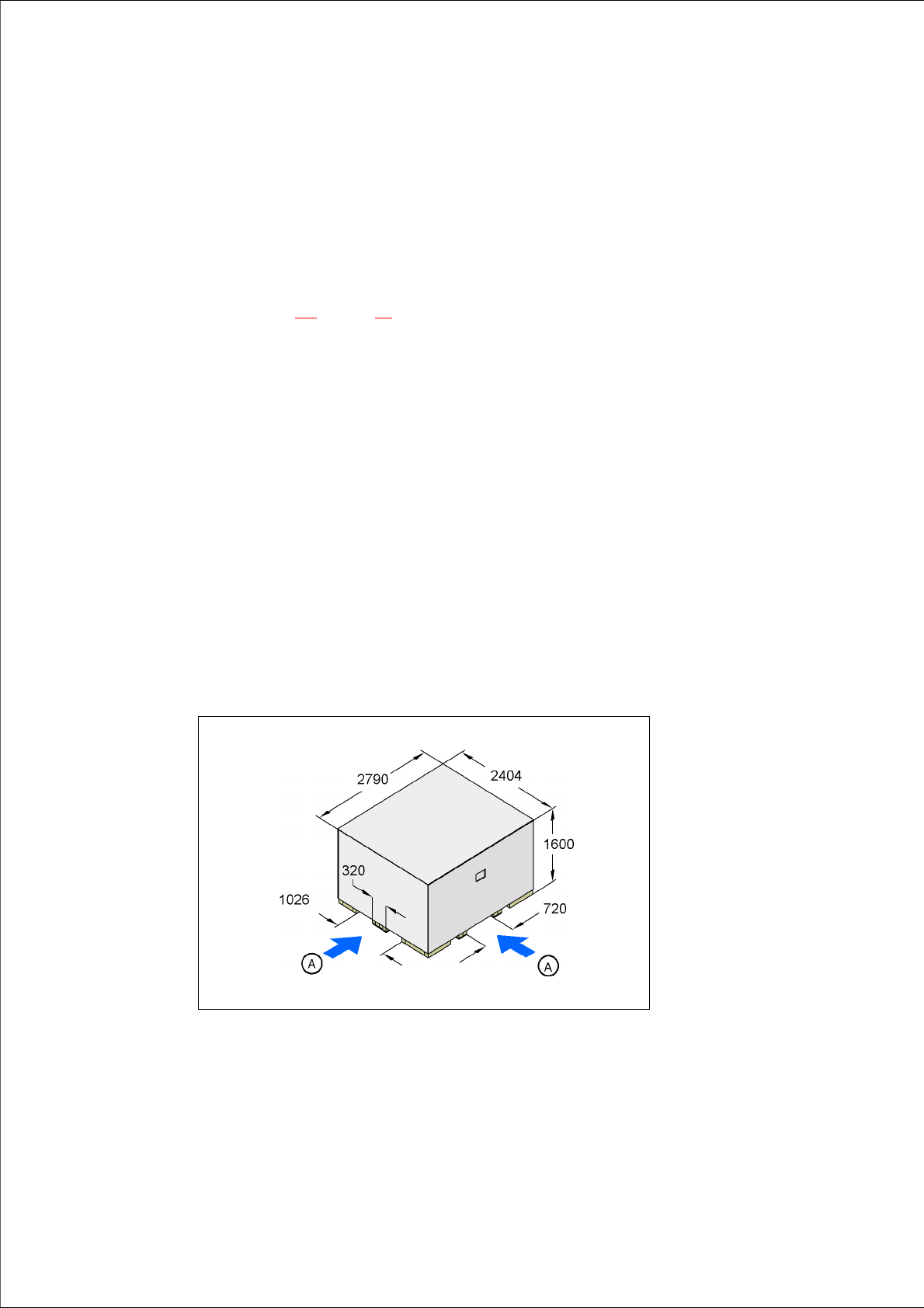

Fig. 4.2 - 1 Cassa di trasporto - misure in millimetri
(A) Punti d'appoggio per l'elevatore a forca
4 Installazione e messa in esercizio Manuale per l'uso SIPLACE serie HF
4.2 Configurazione alla consegna e trasporto Versione software SR.50x.xx Edizione 01/2006 IT
160
4.2.1.2 Peso del dispositivo automatico pronto alla consegna
La seguente tabella contiene i dati relativi al peso del dispositivo automatico pronto alla spedi-
zione, compreso l'imballaggio.
4
4.2.2 Configurazione alla consegna
La configurazione del dispositivo automatico alla consegna è la seguente:
– Il set di montaggio nel lato d'uscita CS (Pos. 1 nella Fig. 4.2 - 2
) è smontato dalla macchina
base e scomposto.
– L'unità dell'asse (Pos. 2 nella Fig. 4.2 - 2
) del set di montaggio nel lato d'uscita CS é deposi-
tato su un cuscino di trasporto. Tutti i cavi sono collegati all'unità dell'asse.
– La traccia di trasporto del trasporto singolo è impostata ad una larghezza di 210 mm. Nel tra-
sporto doppio, la larghezza della traccia di trasporto 1 è 136 mm, quella della traccia di tra-
sporto 2 è 210 mm. Questa impostazione di larghezza è importante per la regolazione di
precisione del dispositivo automatico.
Nel trasporto doppio, i collegamenti elettrici a spina del motore di trasporto e della barriera
fotoelettrica della traccia sinistra di trasporto sono facilmente accessibili e rimane spazio suf-
ficiente per il montaggio del trasporto d'uscita.
– I trasporti d'uscita (Pos. 4 nella Fig. 4.2 - 2
) del trasporto semplice o doppio sono smontati. I
collegamenti elettrici dei cavi dei motori di trasporto e dei relè fotoelettrici sono allentati.
– Entrambe le tastiere (Pos. 6 nella Fig. 4.2 - 2
) sono staccate.
– Le lamiera d'appoggio delle tastiere (Pos. 5 nella Fig. 4.2 - 2
) sono staccate.
– Entrambi i monitor (Pos. 7 nella Fig. 4.2 - 2
) sono smontati.
– Il display principale degli errori è smontato (Pos. 8 nella Fig. 4.2 - 2
).
– Tutti gli assi dei portali sono fissati con dispositivi di sicurezza per il trasporto.
Dispositivo automatico Spedizione all'interno dell'Europa Spedizione in oltremare
HF 3920 kg 4420 kg
HF/3 4000 kg 4500 kg
Manuale per l'uso SIPLACE serie HF 4 Installazione e messa in esercizio
Versione software SR.50x.xx Edizione 01/2006 IT 4.2 Configurazione alla consegna e trasporto
161
4
Fig. 4.2 - 2 Configurazione alla consegna del dispositivo automatico
(1) Set d'installazione sul lato d'uscita del CS - smontato e scomposto alla fornitura
(2) Unità dell'asse nel lato di entrata CS - HF/3: portale 3, HF: portali 1 e 3
(3) Rivestimento di trasporto
(4) Trasporto d’uscita
(5) Lamiera d'appoggio per la tastiera
(6) Tastiera
(7) Monitor
(8) Display principale degli errori
(9) Unità del computer nel lato di entrata CS
(10) Set d'installazione sul lato d'entrata del CS - smontabile all'occorrenza
(11) Unità dell'asse nel lato di entrata CS - HF/3: portali 1 e 4
