4 Installazione e messa in esercizio Manuale per l'uso SIPLACE serie HF 4.2 Configurazione alla cons egna e trasporto Ve r sione software SR.50x.xx Edizione 01/2006 IT 162 4.2.3 T rasporto del dispositivo au toma ti…
Manuale per l'uso SIPLACE serie HF 4 Installazione e messa in esercizio
Versione software SR.50x.xx Edizione 01/2006 IT 4.2 Configurazione alla consegna e trasporto
161
4

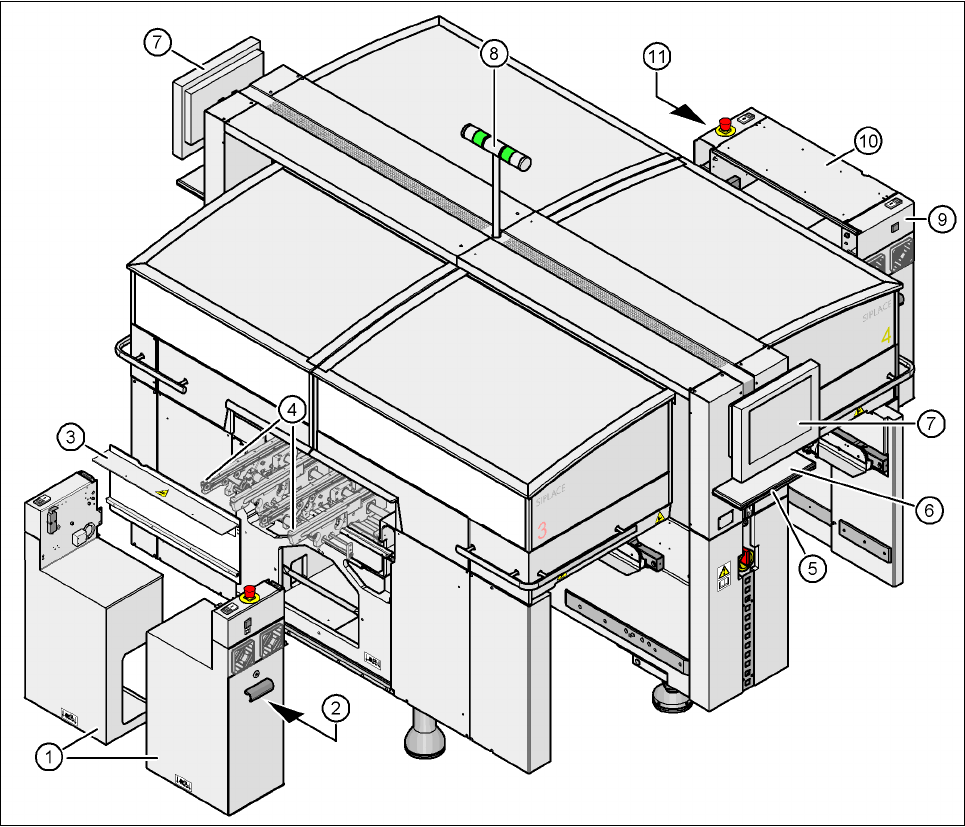

Fig. 4.2 - 2 Configurazione alla consegna del dispositivo automatico
(1) Set d'installazione sul lato d'uscita del CS - smontato e scomposto alla fornitura
(2) Unità dell'asse nel lato di entrata CS - HF/3: portale 3, HF: portali 1 e 3
(3) Rivestimento di trasporto
(4) Trasporto d’uscita
(5) Lamiera d'appoggio per la tastiera
(6) Tastiera
(7) Monitor
(8) Display principale degli errori
(9) Unità del computer nel lato di entrata CS
(10) Set d'installazione sul lato d'entrata del CS - smontabile all'occorrenza
(11) Unità dell'asse nel lato di entrata CS - HF/3: portali 1 e 4
4 Installazione e messa in esercizio Manuale per l'uso SIPLACE serie HF
4.2 Configurazione alla consegna e trasporto Versione software SR.50x.xx Edizione 01/2006 IT
162
4.2.3 Trasporto del dispositivo automatico nella cassa di trasporto
4.2.3.1 Servizi offerti
SIEMENS A&D vi offre come servizio l'integrazione completa del dispositivo automatico SIPLACE
HF nella linea di produzione. Grazie al know-how ed agli attrezzi e dispositivi ausiliari disponibili
è possibile eseguire l'installazione in modo ottimale, la premessa è tuttavia che siano state ese-
guiti nel vostro centro di produzione i provvedimenti infrastrutturali necessari precedentemente
stabiliti.
Vi preghiamo di ricordare che il modo più sicuro per trasportare il dispositivo automatico è sempre
il trasporto nella cassa o almeno sul pallet. Si eviteranno così gravi danni al dispositivo automa-
tico, se per esempio i piedi della macchina collidono con ostacoli.
4.2.3.2 Indicazioni di sicurezza
AVVERTENZA
– Si prega di rispettare le norme antinfortunio vigenti per il trasporto di merci pesanti.
– Se per il trasporto del dispositivo automatico non si usa l'elevatore a forca specificato nella
sezione 4.2.3.3
si rischia il rovesciamento della macchina.
– Indossare soprattutto scarpe speciali per minimizzare il pericolo di schiacciamento dei piedi.
4.2.3.3 Mezzi di trasporto
Per il trasporto del dispositivo automatico nella cassa di trasporto usare un elevatore a forca con
le seguenti specifiche:
Lunghezza min. della forca 1800 mm
Forza portante min. 6000 kg
Diametro interno min. della forca 350 mm 4
Manuale per l'uso SIPLACE serie HF 4 Installazione e messa in esercizio
Versione software SR.50x.xx Edizione 01/2006 IT 4.2 Configurazione alla consegna e trasporto
163
4.2.3.4 Punti d'appoggio dell'elevatore a forca nella cassa di trasporto
Appoggiare l'elevatore a forca solo nei punti contrassegnati con (A) nella Fig. 4.2 - 1. Vi consi-
gliamo di conservare la cassa di trasporto e l'imballaggio per un uso successivo.
AVVERTENZA
Se nonostante ciò trasportate il dispositivo automatico senza cassa di trasporto o pallet, dovete
assolutamente rispettare le informazioni contenute nella prossima sezione, eviterete così gravi
danni al dispositivo automatico.
4.2.4 Trasporto del dispositivo automatico senza cassa di trasporto o pallet
4.2.4.1 Indicazioni di sicurezza
AVVERTENZA
Æ Rispettare le norme antinfortunio vigenti per il trasporto di prodotti pesanti.
Æ Indossare soprattutto scarpe speciali per minimizzare il pericolo di schiacciamento dei piedi.
Æ Prima del trasporto leggere attentamente questa sezione per evitare gravi danni al dispositivo
automatico.
Æ Durante il trasporto, accertarsi assolutamente che tutti i piedi della macchina ondeggino libe-
ramente sul pavimento perché se i piedi della macchina strisciano sul pavimento durante il
trasporto e si scontrano contro un ostacolo, si potrebbero danneggiare le filettature dei piedi
della macchina nel telaio del dispositivo automatico!
4.2.4.2 Mezzi di trasporto
Per il trasporto del dispositivo automatico nella cassa di trasporto usare un elevatore a forca con
le seguenti specifiche:
Lunghezza della forca Min. 1800 mm
Forza portante Min. 6000 kg
Distanza della forca se scorre parallela alla direzione di
trasporto del circuito stampato
420 mm
Distanza della forca se scorre trasversalmente rispetto alla
direzione di trasporto del circuito stampato
800 mm - 900 mm
