4 Installazione e messa in esercizio Manuale per l'uso SIPLACE serie HF 4.2 Configurazione alla cons egna e trasporto Ve r sione software SR.50x.xx Edizione 01/2006 IT 166 Forca trasver sale rispetto al trasporto de…

Manuale per l'uso SIPLACE serie HF 4 Installazione e messa in esercizio

Versione software SR.50x.xx Edizione 01/2006 IT 4.2 Configurazione alla consegna e trasporto

165

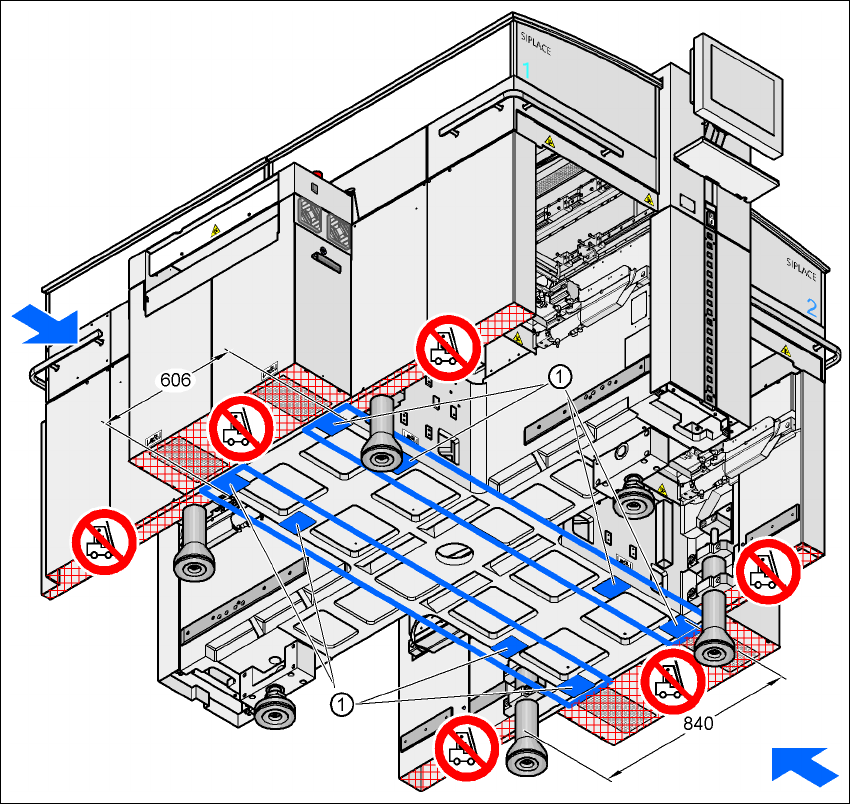

Fig. 4.2 - 3 Superfici d'appoggio - forca parallela alla direzione di trasporto del circuito stampato

(1) Superfici d'appoggio per la forca dell'elevatore a forca

4 Installazione e messa in esercizio Manuale per l'uso SIPLACE serie HF

4.2 Configurazione alla consegna e trasporto Versione software SR.50x.xx Edizione 01/2006 IT

166

Forca trasversale rispetto al trasporto del circuito stampato 4

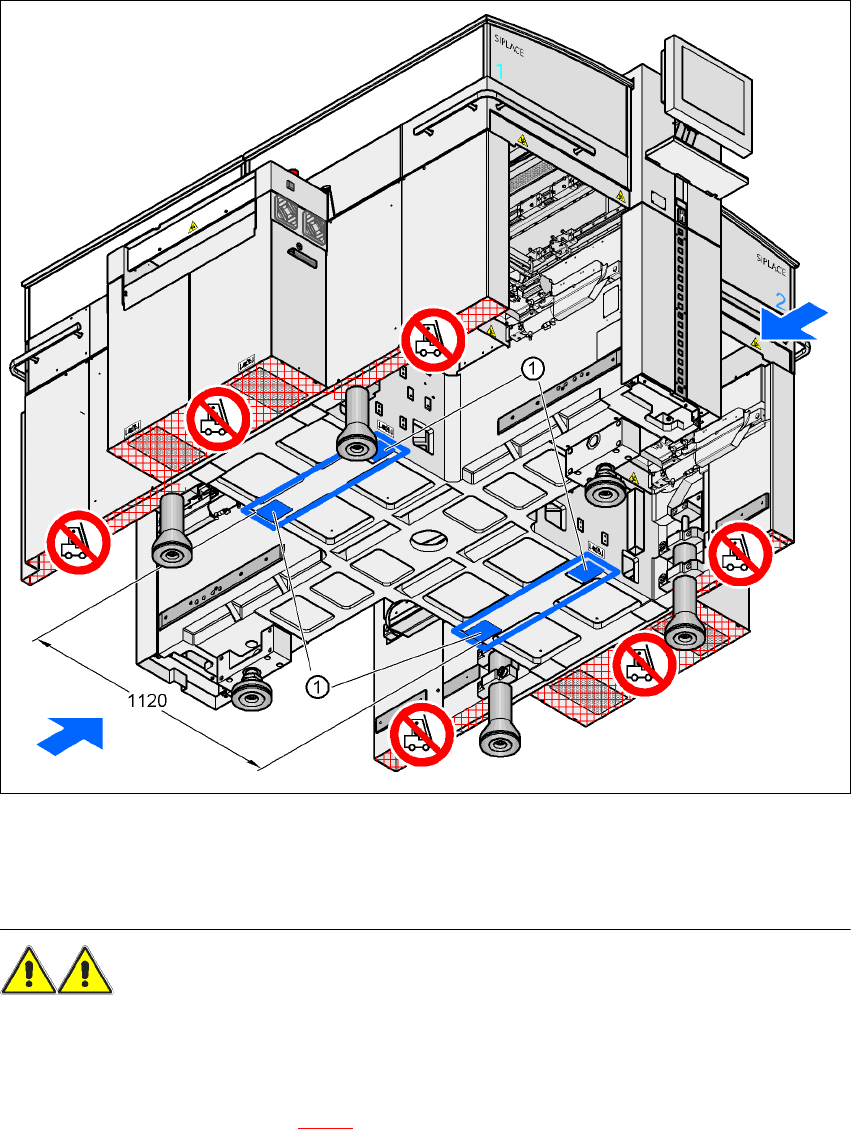

Fig. 4.2 - 4 Superfici d'appoggio - forca trasversale rispetto alla direzione di trasporto del circuito stampato

(1) Superfici d'appoggio per la forca dell'elevatore a forca

AVVERTENZA

Prima

di sollevare il dispositivo automatico, rispettare assolutamente i seguenti punti per evitare

danni irreversibili alla macchina:

– La distanza della forca deve essere tra 800 e 900 mm. Per le superfici d'appoggio dell'eleva-

tore a forca consultare la Fig. 4.2 - 4

. La distanza esterna delle superfici d'appoggio è di 1120

mm. È espressamente vietato allargare la distanza della forca in modo tale da sollevare il di-

spositivo automatico nelle parti laterali del telaio della macchina. Ne conseguirebbe la defor-

mazione del telaio della macchina.

Manuale per l'uso SIPLACE serie HF 4 Installazione e messa in esercizio

Versione software SR.50x.xx Edizione 01/2006 IT 4.3 Infrastruttura del punto d'installazione

167

Æ Accertarsi di applicare uniformemente il peso sulla forca quando si solleva il dispositivo au-

tomatico. Una base solida tra la forca ed il dispositivo automatico impedisce il rovesciamento

del dispositivo automatico quando lo si solleva. In questo modo si può evitare di applicare

peso solo su un lato dei piedi della macchina, che causerebbe la deformazione del fissaggio

dei piedi della macchina. È consigliabile che un'altra persona osservi il sollevamento del di-

spositivo automatico e garantisca che quest'ultimo non si rovesci sul lato quando lo si solleva

con l'elevatore a forca.

4.2.4.4 Cosa rispettare assolutamente durante il trasporto

AVVERTENZA

Durante il trasporto, accertarsi assolutamente che

tutti

i piedi della macchina ondeggino libera-

mente sul pavimento perché se i piedi della macchina strisciano sul pavimento durante il tra-

sporto e si scontrano contro un ostacolo, si potrebbe danneggiare il fissaggio dei piedi della

macchina nel telaio del dispositivo automatico.

4.3 Infrastruttura del punto d'installazione

4.3.1 Consigli relativi alla conformazione del pavimento

Il pavimento che si trova sotto il dispositivo automatico deve essere solido e piano perché durante

il suo funzionamento forze dinamiche possono creare oscillazioni sul punto d'installazione. L'en-

tità delle oscillazioni dipende dalla struttura del sottopavimento. Sempre che si rispettino i para-

metri del carico del pavimento sono adatte:

– coperture in cemento armato, p.e. le coperture dei capannoni industriali

– piastre di base in cemento armato, p.e. i pavimenti in calcestruzzo di capannoni industriali

senza scantinato

– locali con pavimento doppio, sempre che nello spazio intermedio sia inserita una base sta-

bile. Per questa base intermedia hanno validità le stesse condizioni d'installazione. La base

può essere realizzata con travi d'acciaio o di calcestruzzo.

4.3.1.1 Peso della macchina e caricabilità del pavimento

I valori dei pesi della macchina e della capacità di carico del fondo sono contenuti nella Sezione

4.1

, pagina 159.
