Manuale per l'uso SIPLACE serie HF 4 Ins tallazione e messa in esercizio Versione software SR.50x.xx Edizione 01/2006 IT 4.3 Infrastruttura del punt o d'installazione 169 4.3.2.2 Collegamento dell 'aria co…
4 Installazione e messa in esercizio Manuale per l'uso SIPLACE serie HF
4.3 Infrastruttura del punto d'installazione Versione software SR.50x.xx Edizione 01/2006 IT
168
4.3.1.2 Valori limite d'oscillazione
Il dispositivo automatico non è sensibile alle scosse del pavimento, ciononostante si devono ri-
spettare i seguenti valori limite d'oscillazione:
4
4
4
4
4
4.3.2 Alimentatore aria compressa
4.3.2.1 Controllo dell'alimentazione dell'aria compressa
Controllare se l'alimentazione dell'aria compressa è conforme alle specifiche prescritte della mac-
china (vedi la tabella nella sezione 3.3
, pagina 97).
INDICAZIONE:
nella documentazione "Configurazione di rete (sistema elettrico ed aria compressa) per gli
impianto SMD del cliente", articolo n. 00191409-xx sono descritti i provvedimenti adatti ad otte-
nere le specifiche richieste.
Æ Protocollare le caratteristiche dell'aria compressa nel luogo d'installazione.
Parametri Valori
Valore spettrale d'un terzo
della velocità d'oscillazione 5 - 100 Hz v < 250 µm/s
Valore v
max
nell'intervallo di tempo v
max
< 1,5 mm/s
Manuale per l'uso SIPLACE serie HF 4 Installazione e messa in esercizio
Versione software SR.50x.xx Edizione 01/2006 IT 4.3 Infrastruttura del punto d'installazione
169
4.3.2.2 Collegamento dell'aria compressa nel dispositivo automatico
4

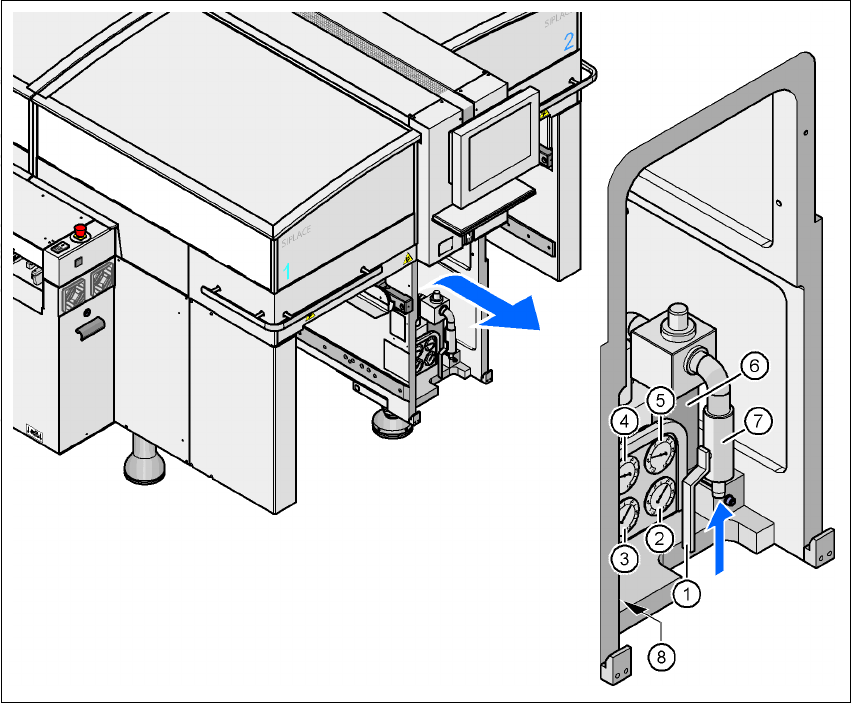

Fig. 4.3 - 1 Collegamento della conduttura dell'aria compressa
(1) Rubinetto di chiusura in posizione "ON"
(2) Manometro della pressione d'alimentazione dei componenti della macchina
Pressione nominale: 0,5 ± 0,025 MPa, 5,0 ± 0,25 bar (intervallo di visualizzazione 0 - 0,6
MPa, 0 - 6 bar)
(3) Manometro della pressione d'alimentazione dei distributori del portale
Pressione nominale: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (intervallo di visualizzazione 0 - 0,6 MPa,
0 - 6 bar)
(4) Manometro della pressione d'alimentazione dei caricatori bulk-case
Pressione nominale: 0,25 ± 0,05 MPa, 2,5 ± 0,5 bar (intervallo di visualizzazione: 0 - 0,6 MPa,
0 - 6 bar)
(5) Manometro della pressione d'entrata
Pressione nominale: 0,5 - 1,0 MPa, 5 - 10 bar (intervallo di visualizzazione: 0 - 1,0 MPa, 0 -
10 bar)
(6) Filtro dell'aria compressa
(7) Allacciamento dell'aria compressa
(8) Vite ad esagono cavo per il fissaggio dell'innesto pneumatico
4 Installazione e messa in esercizio Manuale per l'uso SIPLACE serie HF
4.3 Infrastruttura del punto d'installazione Versione software SR.50x.xx Edizione 01/2006 IT
170
AVVERTENZA
Non staccare mai condutture dell'aria compressa che si trovano sotto pressione. A causa del pe-
ricolo di ferite! 4
4.3.3 Alimentazione di corrente
4
Fig. 4.3 - 2 Posizione dell'alimentazione della corrente nel dispositivo automatico
4
(1) Interruttore principale
(2) Bloccaggio
(3) Cappa di rivestimento
