4 Installazione e messa in esercizio Manuale per l'uso SIPLACE serie HF 4.3 Infrastruttura del punt o d'installazione Versione software SR.50x.xx Edizione 01/2006 IT 172 A VVER TENZA I cavi elettric i di ogni s…
Manuale per l'uso SIPLACE serie HF 4 Installazione e messa in esercizio
Versione software SR.50x.xx Edizione 01/2006 IT 4.3 Infrastruttura del punto d'installazione
171
4.3.3.1 Avvertenze sui pericoli
AVVERTENZA
Il dispositivo automatico viene alimentato con 3 x 208 V CA, 3 x 230 V CA, 3 x 380 V CA,
3 x 400 V CA o 3 x 415 V CA ± 5 %, 50/60 Hz di tensione di rete. Parti di questo impianto sono
conduttrici quindi di tensioni pericolose per la vita delle persone, anche quando l'interruttore prin-
cipale è spento. L’uso non conforme di questi dispositivi automatici può quindi portare alla morte
o a gravi ferite e a notevoli danni materiali.
Æ Osservare le norme vigenti sulla prevenzione degli infortuni e le norme DIN (soprattutto la
DIN EN 60 204, parte 1).
Æ Solo al personale qualificato e certificato è permesso aprire il rivestimento sull'innesto dell'ali-
mentazione della corrente e collegare il dispositivo automatico all'alimentazione della cor-
rente.
4
4
4.3.3.2 Controllo dell'alimentazione di rete
Controllare se l'alimentazione di rete è conforme alle specifiche prescritte della macchina (vedi la
tabella nella sezione 3.3
, pagina 97).
INDICAZIONE:
nella documentazione "Configurazione di rete (sistema elettrico ed aria compressa) per gli
impianto SMD del cliente", articolo n. 00191409-xx sono descritti i provvedimenti adatti ad otte-
nere le specifiche richieste.
4
4
4
4.3.3.3 Specifiche dei cavi dell'alimentazione di rete
Il cavo d'alimentazione di rete ha le seguenti specifiche:
5 x 4 mm² bei 3 x 380 V CA / 3 x 400 V CA / 3 x 415 V CA
5 x 6 mm² bei 3 x 208 V CA / 3 x 230 V CA
Il codice cromatico dei fili dipende dal paese di destinazione dell'esercente dell'impianto.
4 Installazione e messa in esercizio Manuale per l'uso SIPLACE serie HF
4.3 Infrastruttura del punto d'installazione Versione software SR.50x.xx Edizione 01/2006 IT
172
AVVERTENZA
I cavi elettrici di ogni singolo dispositivo automatico e delle opzioni installate (p.e. SAVM, Produc-
tivity-Lift, pompa del vuoto) devono essere contrassegnati chiaramente ed essere assegnabili
senza dubbi. Hanno validità le norme del paese nel quale viene fatto funzionare il dispositivo
automatico.
4
Fig. 4.3 - 3 Cavo d'alimentazione di rete
4
(1) Cavo d'alimentazione di rete
(2) Angolo per il collegamento a vite del cavo
Manuale per l'uso SIPLACE serie HF 4 Installazione e messa in esercizio
Versione software SR.50x.xx Edizione 01/2006 IT 4.3 Infrastruttura del punto d'installazione
173
4.3.3.4 Allacciamento del cavo d'alimentazione di rete
4

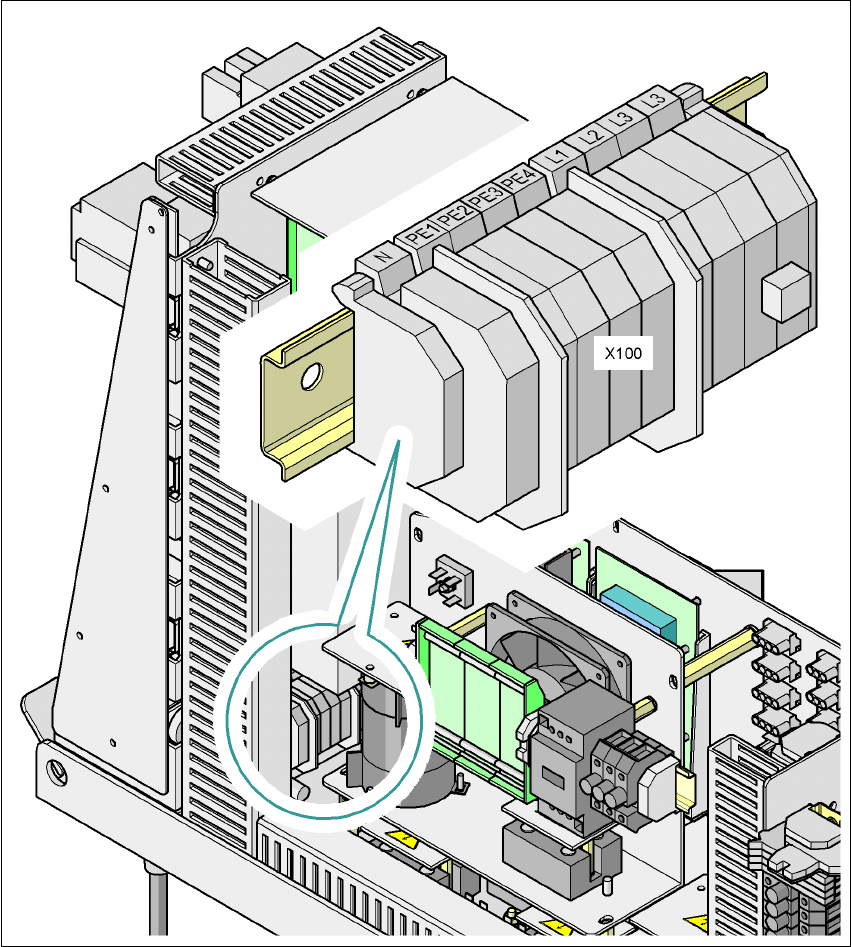

Fig. 4.3 - 4 Area del morsetto per l'allacciamento del cavo di collegamento di rete
(L1) Fase della corrente trifase
(L2) Fase della corrente trifase
(L3) Fase della corrente trifase
(N) Conduttore neutro
(PE) Conduttore di protezione
(X100)Area del morsetto
