Manuale per l'uso SIPLACE serie HF 4 Ins tallazione e messa in esercizio Versione sof tware SR.50x.xx Edizione 01/2006 IT 4.4 I nstallazione del dispositivo autom atico 183 Æ Avvi tare la fil ettatura del p iede c e…
4 Installazione e messa in esercizio Manuale per l'uso SIPLACE serie HF
4.4 Installazione del dispositivo automatico Versione software SR.50x.xx Edizione 01/2006 IT
182
Æ Avvitare la filettatura del piede centrale della macchina nel foro del lato inferiore del distan-
ziatore.
Æ Allineare i due distanziatori sul lato inferiore della macchina nel modo indicato a seguito:
– l'apertura del distanziatore sul lato dell'innesto pneumatico è rivolta verso la direzione di
trasporto del circuito stampato (vedi il punto 4 nella Fig. 4.4 - 3
, pagina 180).
– L'apertura del distanziatore sul lato dell'alimentazione della corrente è rivolta verso la di-
rezione opposta della direzione di trasporto del circuito stampato (vedi il punto 3 nella Fig.
4.4 - 3
, pagina 180).
Æ Fissare entrambi i distanziatori con rispettivamente quattro viti ad esagono cavo M12x80
(vedi il Punto 4 nella Fig. 4.4 - 4
). Per compiere questa operazione usare l'attacco del caccia-
vite con chiave di 10 mm.
Impostazione delle altezze di trasporto del circuito stampato di 930 mm e 950 mm 4
Il distanziatore è necessario anche per le altezze di trasporto del circuito stampato di 930 mm e
950 mm.
Æ Regolare il distanziatore in modo che il lato da 122,5 mm sia allineato verticalmente e che il
foro del piede centrale della macchina sia rivolto in basso.
4

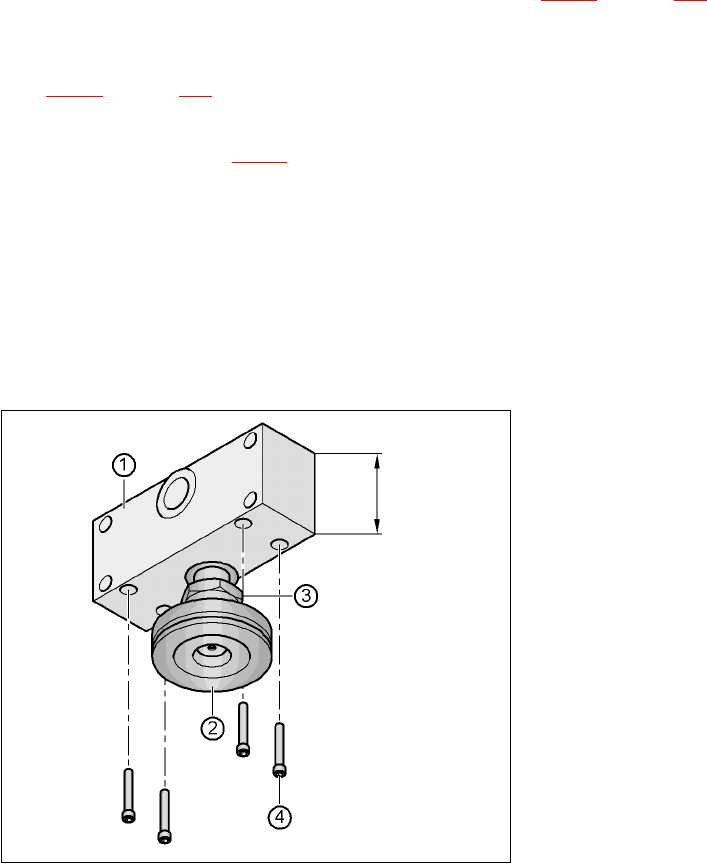

Fig. 4.4 - 5 Direzione del distanziatore per le altezze di trasporto di 930 e 950 mm
4
(1) Altezza del distanziatore di 122,5 mm
(2) Piede centrale della macchina
(3) Controdado M24
(4) Vite ad esagono cavo M12x80, 4 pezzi
122,5 mm
Manuale per l'uso SIPLACE serie HF 4 Installazione e messa in esercizio
Versione software SR.50x.xx Edizione 01/2006 IT 4.4 Installazione del dispositivo automatico
183
Æ Avvitare la filettatura del piede centrale della macchina nel foro del lato inferiore del distan-
ziatore.
Æ Posizionare i due distanziatori nel modo descritto a seguito:
– l'apertura del distanziatore sul lato dell'innesto pneumatico è rivolta verso la direzione di
trasporto del circuito stampato (vedi il punto 4 nella Fig. 4.4 - 3
, pagina 180).
– L'apertura del distanziatore sul lato dell'alimentazione della corrente è rivolta verso la di-
rezione opposta della direzione di trasporto del circuito stampato (vedi il punto 3 nella Fig.
4.4 - 3
, pagina 180).
Æ Fissare entrambi i distanziatori con rispettivamente quattro viti ad esagono cavo M12x80
(vedi il Punto 4 nella Fig. 4.4 - 5
). Per compiere questa operazione usare l'attacco del caccia-
vite con chiave di 10 mm.
4.4.4.2 Impostare l'altezza dei piedi esterni della macchina
4

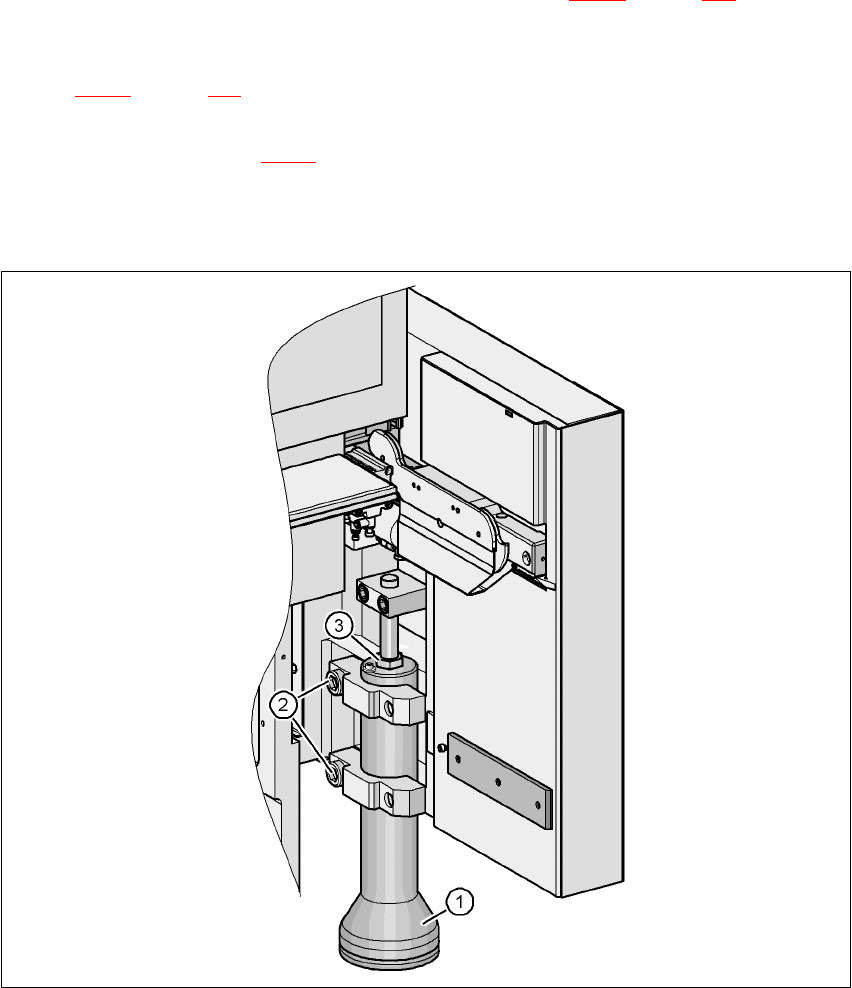

Fig. 4.4 - 6 Preimpostazione dell'altezza dei piedi della macchina
(1) Piede della macchina - 2 versioni
(2) Vite ad esagono cavo, M24x90
(3) Vite di regolazione M24x2x120
4 Installazione e messa in esercizio Manuale per l'uso SIPLACE serie HF
4.4 Installazione del dispositivo automatico Versione software SR.50x.xx Edizione 01/2006 IT
184
Æ Allentare con attenzione le due viti ad esagono cavo M24x90 (Pos. 4 nella Fig. 4.4 - 6) con
l'attacco del cacciavite (chiave di 19 mm) e far scivolare lentamente il piede della macchina
(Pos. 5 nella Fig. 4.4 - 6
) verso il basso.
Æ Inserire il piede giusto della macchina per l'altezza di trasporto CS desiderata.
I piedi esterni della macchina sono disponibili in due modelli: 4
– piede esterno della macchina per l'altezza di trasporto CS di 830 mm, lunghezza 369 mm,
articolo n. 03041008-01 (Pos. 1 nella Fig. 4.4 - 3
, pagina 180)
– piede esterno della macchina per le altezze di trasporto 900, 930 e 950 mm,
lunghezza 439 mm, articolo n. 03000890-02 (Pos. 2 nella Fig. 4.4 - 3
, pagina 180)
Æ eseguire l'impostazione per ognuno dei piedi esterni della macchina.
La distanza tra il lato inferiore del piede della macchina e l'angolo inferiore del telaio della
macchina deve avere i seguenti valori:
Æ Regolare la vite di regolazione M24x2x120 (Pos. 3 nella Fig. 4.4 - 6) con la chiave per forca
SW 36 in modo da raggiungere i valori di distanza della precedente tabella per la rispettiva
altezza di trasporto.
Æ Ora abbassare attentamente il dispositivo automatico con l'elevatore a forca finché i piedi
della macchina toccano uniformemente il pavimento. Una seconda persona dovrebbe con-
trollare in ogni caso la posizione stabile del dispositivo automatico durante il processo d'ab-
bassamento. Eventualmente si dovrà allentare leggermente il bloccaggio dei piedi esterni
della macchina.
Æ Continuare ad abbassare accuratamente il dispositivo automatico finché i piedi esterni della
macchina toccano le viti di regolazione M24x2x120 (Pos. 3 nella Fig. 4.4 - 6
) per la regola-
zione delle altezze.
Æ Accertarsi che i piedi centrali della macchina (vedi il punto 2 nella Fig. 4.4 - 3, pagina 180)
non tocchino il fondo. se necessario, avvitare i piedi centrali della macchina ancora un po' nel
dispositivo automatico o nel distanziatore.
ISTRUZIONE 4
Troverete la descrizione della regolazione definitiva del dispositivo automatico nella sezione
4.4.15, pagina 219.
Altezza trasporto CS
Distanza del lato inferiore del piede della macchina con
l'angolo inferiore del telaio della macchina
830 mm 120 mm
900 mm 190 mm
930 mm 220 mm
950 mm 240 mm
