Manuale per l'uso SIPLACE serie HF 4 Installazione e messa in esercizio
Versione software SR.50x.xx Edizione 01/2006 IT 4.4 Installazione del dispositivo automatico
185
4.4.5 Montaggio dei set d'installazione nel telaio della macchina
4.4.5.1 Montaggio del set d'installazione nel lato d'uscita del CS
Alla consegna del dispositivo automatico, il set d'installazione nel lato d'uscita del CS e del tra-
sporto d'uscita del CS sono smontati. Per il montaggio del set d'installazione nel lato d'uscita del
CS procedere nel modo indicato a seguito:
– Montaggio del trasporto d'uscita
vedi sezione 4.4.6, pagina 186
– Montaggio del set d'installazione nel lato d'uscita del CS vedi sezione 4.4.7, pagina 187
– Installazione dell'unità dell'asse nel modello HF e HF/3 vedi sezione 4.4.8, pagina 194
– Montaggio del display principale degli errori vedi sezione 4.4.13, pagina 214
– Integrare il dispositivo automatico nella linea vedi sezione 4.4.14, pagina 216
– Regolazione definitiva del dispositivo automatico vedi sezione 4.4.15, pagina 219
4.4.5.2 Montaggio del set d'installazione nel lato d'entrata del CS
Se per motivi di trasporto era smontato anche il set d'installazione del lato d'entrata del CS, prima
d'integrare nella linea il dispositivo automatico (vedi sezione 4.4.14
, pagina 216) dovete eseguire
anche le seguenti fasi di lavoro:
– Montaggio del trasporto d'entrata
vedi sezione 4.4.9, pagina 199
– Montaggio del set d'installazione nel lato d'entrata del CS vedi sezione 4.4.10, pagina 201
– Installazione dell'unità del computer nel modello HF e HF/3 vedi sezione 4.4.11, pagina 207
– Installazione dell'unità dell'asse nel modello HF e HF/3 vedi sezione 4.4.8, pagina 194
– Montaggio del display principale degli errori vedi sezione 4.4.13, pagina 214
– Integrare il dispositivo automatico nella linea vedi sezione 4.4.14, pagina 216
– Regolazione definitiva del dispositivo automatico vedi sezione 4.4.15, pagina 219
4 Installazione e messa in esercizio Manuale per l'uso SIPLACE serie HF
4.4 Installazione del dispositivo automatico Versione software SR.50x.xx Edizione 01/2006 IT
186
4.4.6 Montaggio del trasporto d'uscita
4.4.6.1 Attrezzi
– Chiave esagona, DIN 911, set
– Cacciavite a croce, dimensioni 1
4.4.6.2 Montaggio
4

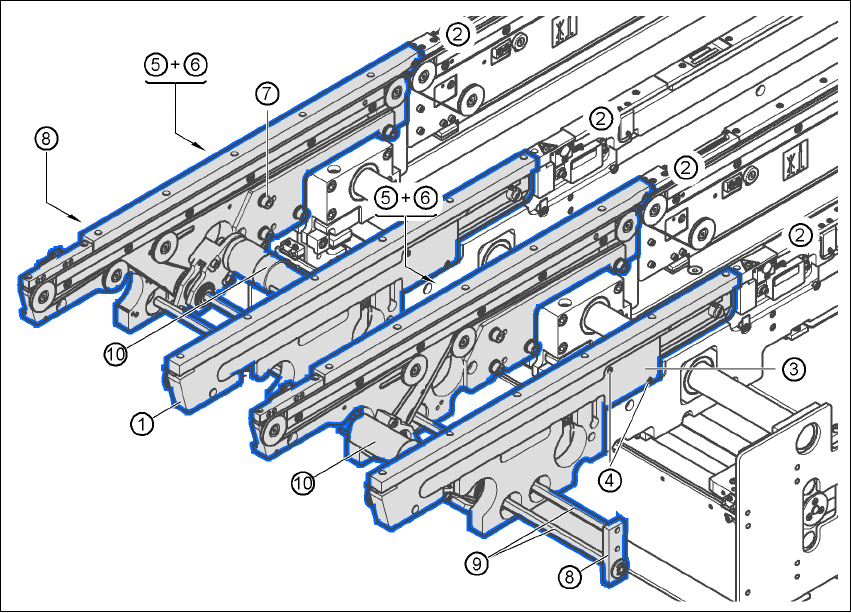

Fig. 4.4 - 7 Trasporto d’uscita - trasporto doppio
(1) Fianco, trasporto d’uscita
(2) Fianco, trasporto di lavorazione 2
(3) Rivestimento dei cavi 20 x 200
(4) Vite a testa svasata, ISO 7046, M3x6, 2 unità per rivestimento dei cavi
(5) Rivestimento dei cavi 20 x 310
(6) Vite cilindrica DIN 912, M3x5, 1 unità per rivestimento dei cavi
(7) Vite cilindrica DIN 912, M6x16, e disco, 4 unità per fianco
(8) Guida dell'albero esagonale
(9) Albero esagonale (trasporto semplice: uno, trasporto doppio: due)
(10) Unità motrice
Manuale per l'uso SIPLACE serie HF 4 Installazione e messa in esercizio
Versione software SR.50x.xx Edizione 01/2006 IT 4.4 Installazione del dispositivo automatico
187
Æ Smontare i rivestimenti dei cavi (Pos. 3 e 5 nella Fig. 4.4 - 7) dai fianchi (Pos. 1 nella Fig. 4.4
- 7) del trasporto d'uscita.
Æ Mettere il fianco (Pos. 1 nella Fig. 4.4 - 7) attentamente sul fianco del trasporto di lavorazione
(Pos. 2 nella Fig. 4.4 - 7
).
ATTENZIONE 4
Accertarsi di non tagliare cavi dei relè fotoelettrici o dei motori d'azionamento.
Æ Fissare ogni cavo con 4 viti cilindriche M6x16 ed i relativi dischi (Pos. 7 nella Fig. 4.4 - 7).
Æ Collegare i cavi elettrici di relè fotoelettrici e motori d'azionamento.
Æ Fissare i rivestimenti dei cavi (Pos. 3 e 5 nella Fig. 4.4 - 7).
Æ Inserire l'albero esagonale (Pos. 9 nella Fig. 4.4 - 7) nell'unità motrice (Pos. 10 nella Fig. 4.4
- 7).
Æ Accertarsi che l'albero esagonale (Pos. 8 nella Fig. 4.4 - 7) indichi sempre il lato di trasporto
al quale è fissata l'unità motrice (Pos. 10 nella Fig. 4.4 - 7
).
4.4.7 Montaggio del set d'installazione nel lato d'uscita del CS
4.4.7.1 Attrezzi
– Chiave esagona, DIN 911, set
– Chiave della macchina
