4 Installazione e messa in esercizio Manuale per l'uso SIPLACE serie HF 4.4 Installazione del dispositivo automatico Versione s oftware SR.50x.xx Edizione 01/2006 IT 188 4.4.7.2 Montag gio 4 Fig. 4.4 - 8 Montaggio d…
Manuale per l'uso SIPLACE serie HF 4 Installazione e messa in esercizio
Versione software SR.50x.xx Edizione 01/2006 IT 4.4 Installazione del dispositivo automatico
187
Æ Smontare i rivestimenti dei cavi (Pos. 3 e 5 nella Fig. 4.4 - 7) dai fianchi (Pos. 1 nella Fig. 4.4
- 7) del trasporto d'uscita.
Æ Mettere il fianco (Pos. 1 nella Fig. 4.4 - 7) attentamente sul fianco del trasporto di lavorazione
(Pos. 2 nella Fig. 4.4 - 7
).
ATTENZIONE 4
Accertarsi di non tagliare cavi dei relè fotoelettrici o dei motori d'azionamento.
Æ Fissare ogni cavo con 4 viti cilindriche M6x16 ed i relativi dischi (Pos. 7 nella Fig. 4.4 - 7).
Æ Collegare i cavi elettrici di relè fotoelettrici e motori d'azionamento.
Æ Fissare i rivestimenti dei cavi (Pos. 3 e 5 nella Fig. 4.4 - 7).
Æ Inserire l'albero esagonale (Pos. 9 nella Fig. 4.4 - 7) nell'unità motrice (Pos. 10 nella Fig. 4.4
- 7).
Æ Accertarsi che l'albero esagonale (Pos. 8 nella Fig. 4.4 - 7) indichi sempre il lato di trasporto
al quale è fissata l'unità motrice (Pos. 10 nella Fig. 4.4 - 7
).
4.4.7 Montaggio del set d'installazione nel lato d'uscita del CS
4.4.7.1 Attrezzi
– Chiave esagona, DIN 911, set
– Chiave della macchina
4 Installazione e messa in esercizio Manuale per l'uso SIPLACE serie HF
4.4 Installazione del dispositivo automatico Versione software SR.50x.xx Edizione 01/2006 IT
188
4.4.7.2 Montaggio
4

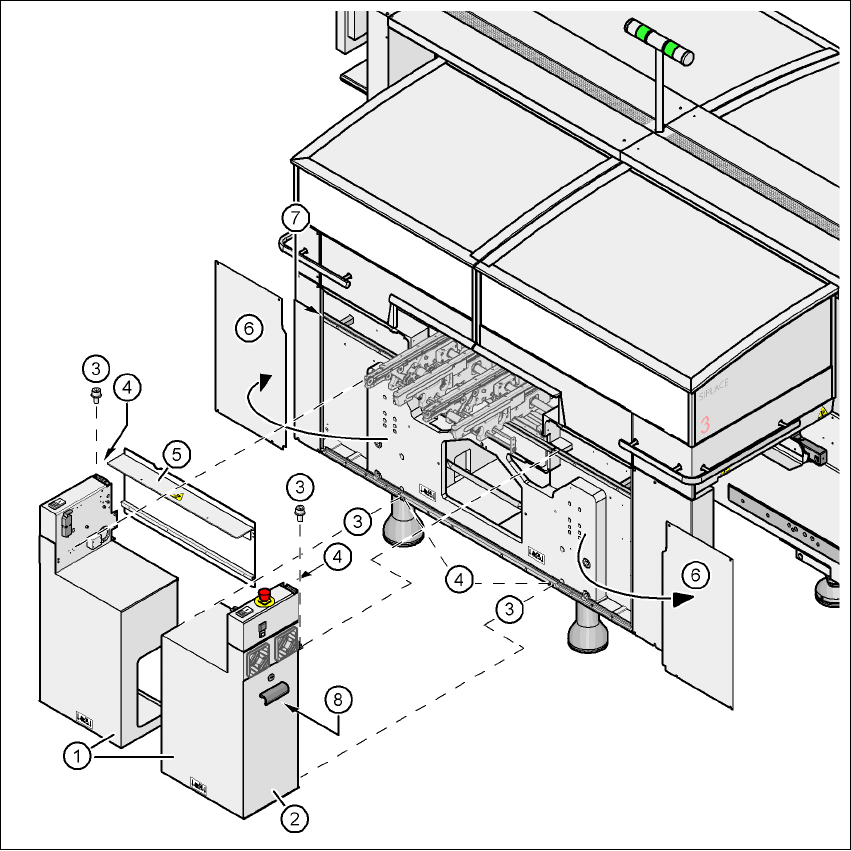

Fig. 4.4 - 8 Montaggio del set d'installazione nel lato d'uscita del CS
(1) Set di montaggio
(2) Porte
(3) Vite cilindrica DIN 912, M6x16 e disco
(4) Collegamento di messa a terra
(5) Rivestimento di trasporto
(6) Lamiera laterale, smontata
(7) Listello da innesto
(8) Unità dell'asse portali 1 e 3 (HF) oppure unità dell'asse portale 3 (HF/3)
Manuale per l'uso SIPLACE serie HF 4 Installazione e messa in esercizio
Versione software SR.50x.xx Edizione 01/2006 IT 4.4 Installazione del dispositivo automatico
189
Æ Eliminare le due lamiere laterali (Pos. 6 nella Fig. 4.4 - 8).
ATTENZIONE 4
Non svitate subito le tre viti inferiori ma allentatele solamente per non far cadere la lamiera
laterale.
Æ Staccare il cavo di terra dalla lamiera laterale.
Æ Staccare le due porte (Pos. 2 nella Fig. 4.4 - 8) dal set d'installazione (Pos. 1).
INDICAZIONE: 4
Per evitare danni, consigliamo che un'altra persona aiuti nel montaggio del set d'installa-
zione.
Æ Appoggiare l'unità dell'asse lateralmente (Pos. 8 nella Fig. 4.4 - 8) accanto al dispositivo au-
tomatico per avere abbastanza spazio per il montaggio del set d'installazione (Pos. 1 nella
Fig. 4.4 - 8
).
Æ Accertarsi che i cavi di collegamento dell'unità dell'asse non siano tesi.
Æ Sollevare la metà del set d'installazione (Pos. 1 nella Fig. 4.4 - 8) accanto al telaio della mac-
china e posizionarla in modo che l'angolo di montaggio sia appoggiato al listello di montaggio
(Pos. 7 nella Fig. 4.4 - 8
).
ATTENZIONE 4
Accertarsi che questa metà del set di montaggio non si scontri con l'albero esagonale del tra-
sporto CS e che l'albero esagonale non si pieghi.
Æ Fissare questa metà del set di montaggio con 2 viti cilindriche M6x16 e dischi (Pos. 3 nella
Fig. 4.4 - 8
).
Æ Montare il rivestimento di trasporto
prima
del montaggio della seconda metà del set di mon-
taggio (Pos. 5 nella Fig. 4.4 - 8
). Procedere nel modo descritto a seguito:
