4.4.7.7 Installazione della lamiera di protezione antinserimento "sotto"
I dispositivi automatici della serie HF vengono forniti solo con
una
lamiera di protezione antinse-
rimento "sotto". Se si montano i dispositivi automatici all'interno di una linea, viene meno la la-
miera di protezione antinserimento tra i trasporti d'entrata e d'uscita direttamente adiacenti.
AVVERTENZA
Montare sostanzialmente la lamiera di protezione antinserimento "sotto" (articolo n. 03003432-
01) sempre nel lato d'entrata
del primo
dispositivo automatico e nel lato d'uscita
dell'ultimo
dispo-
sitivo automatico di una linea con 4 viti ad esagono cavo M4x12. In questo modo s'impedisce
che il personale inserisca le mani nell'interno del dispositivo automatico senza essere autoriz-
zato.
4

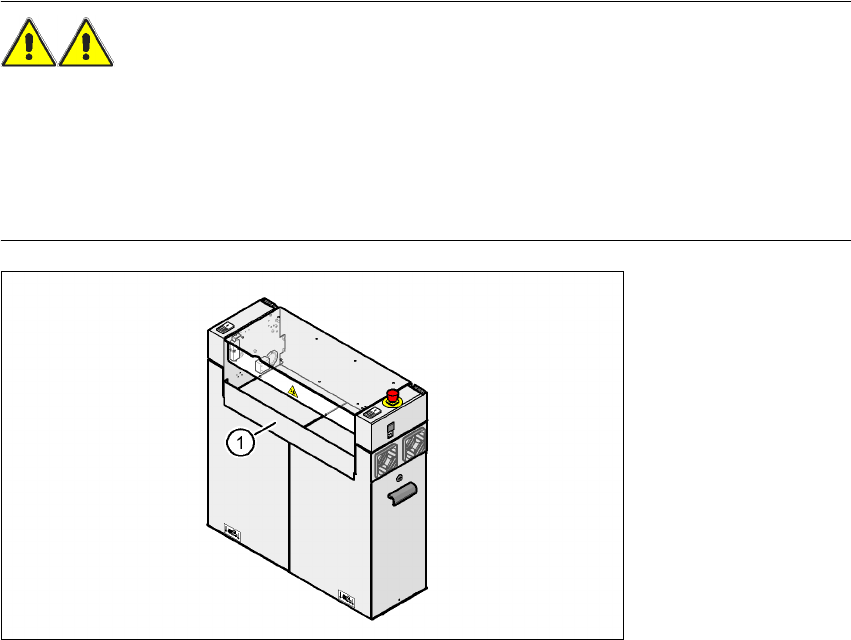

Fig. 4.4 - 11 Montare la lamiera di protezione antinserimento "sotto" nel lato d'uscita del CS
(1) Lamiera di protezione antinserimento "sotto", articolo n. 03003432-01
4 Installazione e messa in esercizio Manuale per l'uso SIPLACE serie HF
4.4 Installazione del dispositivo automatico Versione software SR.50x.xx Edizione 01/2006 IT
194
4.4.8 Installazione dell'unità dell'asse nel modello HF e HF/3
4.4.8.1 Unità dell'asse HF (portali 1 e 3) - punti di collegamento elettrici
4
Fig. 4.4 - 12 Unità dell'asse HF (portali 1 e 3), lato posteriore - punti di collegamento elettrici
Manuale per l'uso SIPLACE serie HF 4 Installazione e messa in esercizio
Versione software SR.50x.xx Edizione 01/2006 IT 4.4 Installazione del dispositivo automatico
195
4.4.8.2 Unità dell'asse HF (portali 1 e 3) - collegamento della spina
Æ Collegare i cavi elettrici secondo il seguente schema:
4
4
Æ Controllare le posizioni dell'interruttore di S1
1: OFF
2: ON
Æ Proseguire con la sezione 4.4.8.5 "Montaggio dell'unità dell'asse", pagina 198.
Unità dell'asse HF
Spina
Cavo d’allacciamento
Istruzione
Spina Cavo
X21 X21
03009782
03009783
03009784
03009785
03009786 W1-W5
Fissare la spina con staffa
X22 X22
03009802
03009803
03009804
03009805
03009807
Fissare la spina con staffa
X4tr X4tr 03009780
Spingere la spina fino al punto
d'arresto
X4tt X4tt 03009781
Spingere la spina fino al punto
d'arresto
X4ur X4ur 03009800
Spingere la spina fino al punto
d'arresto
X4ut X4ut 03009801
Spingere la spina fino al punto
d'arresto
X1to
X3to
X5to
X1to
X3to
X5to
03009791
03009792
03009793
Inserire fino al punto d'arresto
X1tp
X3tp
X5tp
X1tp
X3tp
X5tp
03009794
03009795
03009796
Inserire fino al punto d'arresto
X1uo
X3uo
X5uo
X1uo
X3uo
X5uo
03009811
03009812
03009813
Inserire fino al punto d'arresto
X1up
X3up
X5up
X1up
X3up
X5up
03009814
03009815
03009816
Inserire fino al punto d'arresto
X30_1sq
X30_2sq
X30_1sq
X30_2sq
03010054
03010054
Fissare
