4.4.8.4 Unità dell'asse HF/3 (portale 3) - collegamento della spina
Æ Collegare i cavi elettrici secondo il seguente schema:
4
4
4
Æ Controllare le posizioni dell'interruttore di S1
1: ON
2: ON
Æ Proseguire con la sezione 4.4.8.5 "Montaggio dell'unità dell'asse", pagina 198.
Unità dell'asse HF/3
(portale 3)
Spina
Cavo d’allacciamento
Istruzione
Spina Cavo
X21 X21
03009782
03009783
03009784
03009785
03009786 W1-W5
Fissare la spina con staffa
X22 X22
03009802
03009803
03009804
03009805
03009807
Fissare la spina con staffa
X4ur X4ur 03009800
Spingere la spina fino al punto
d'arresto
X4ut X4ut 03009801
Spingere la spina fino al punto
d'arresto
X1uo
X3uo
X5uo
X1uo
X3uo
X5uo
03009811
03009812
03009813
Inserire fino al punto d'arresto
X1up
X3up
X5up
X1up
X3up
X5up
03009814
03009815
03009816
Inserire fino al punto d'arresto
X30_1sq
X30_2sq
X30_1sq
X30_2sq
03010054
03010054
Fissare
4 Installazione e messa in esercizio Manuale per l'uso SIPLACE serie HF
4.4 Installazione del dispositivo automatico Versione software SR.50x.xx Edizione 01/2006 IT
198
4.4.8.5 Montaggio dell'unità dell'asse
Æ Sollevare attentamente l'unità dell'asse sulla guida del set d'installazione.
Æ Accertarsi di non schiacciare i cavi.
Æ Spingere l'unità dell'asse nel set d'installazione fino al punto d'arresto.
Æ Fissare l'unità dell'asse con la vite cilindrica.
Æ Inserire il rivestimento di macrolon.
Æ Fissare il cavo di messa a terra alle porte (Pos. 2 nella Fig. 4.4 - 8, pagina 188), come è rap-
presentato nella Fig. 4.4 - 10
a pagina 192.
Æ Bloccare le porte.
4.4.8.6 Montare le lamiere laterali
Æ Fissare il cavo di terra ad ogni lamiera laterale (Pos. 6 nella Fig. 4.4 - 8, pagina 188), come
è rappresentato nella Fig. 4.4 - 10
pagina 192.
Æ Fissare la lamiera laterale con 6 viti cilindriche al telaio della macchina.
ISTRUZIONE
Una volta smontato il trasporto d'entrata, procedere con la Sezione 4.4.9
" Montaggio del trasporto
d'entrata" di pagina 199.
Una volta montato il trasporto d'entrata, proseguire le operazioni di montaggio con la Sezione
4.4.13 "Montaggio del display principale degli errori" di pagina 214.
Manuale per l'uso SIPLACE serie HF 4 Installazione e messa in esercizio
Versione software SR.50x.xx Edizione 01/2006 IT 4.4 Installazione del dispositivo automatico
199
4.4.9 Montaggio del trasporto d'entrata
4.4.9.1 Attrezzi
– Chiave esagona, DIN 911, set
– Cacciavite a croce, dimensioni 1
4.4.9.2 Montaggio
4

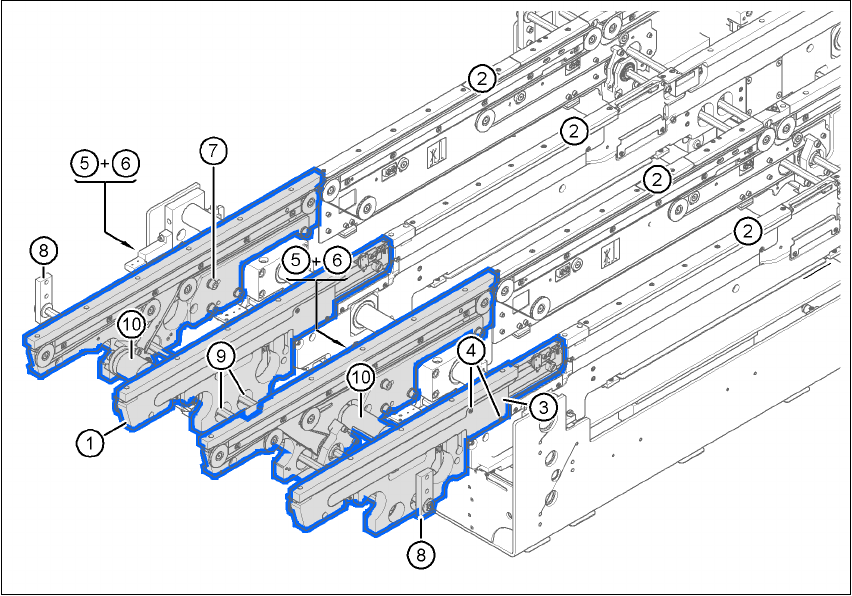

Fig. 4.4 - 14 Trasporto d'entrata - trasporto doppio
(1) Fianco, trasporto d'entrata
(2) Fianco, trasporto di lavorazione 1
(3) Rivestimento dei cavi 20 x 200
(4) Vite a testa svasata, ISO 7046, M3x6, 2 unità per rivestimento dei cavi
(5) Rivestimento dei cavi 20 x 310
(6) Vite cilindrica DIN 912, M3x5, 1 unità per rivestimento dei cavi
(7) Vite cilindrica DIN 912, M6x16, e disco, 4 unità per fianco
(8) Guida dell'albero esagonale
(9) Albero esagonale (trasporto semplice: uno, trasporto doppio: due)
(10) Unità motrice
