Manuale per l'uso SIPLACE serie HF 4 Ins tallazione e messa in esercizio Versione sof tware SR.50x.xx Edizione 01/2006 IT 4.4 I nstallazione del dispositivo autom atico 207 4.4.1 1 Inst allazione dell'unità del…

4 Installazione e messa in esercizio Manuale per l'uso SIPLACE serie HF

4.4 Installazione del dispositivo automatico Versione software SR.50x.xx Edizione 01/2006 IT

206

4.4.10.7 Installazione della lamiera di protezione antinserimento "sotto"

I dispositivi automatici della serie HF vengono forniti solo con

una

lamiera di protezione antinse-

rimento "sotto". Se si montano i dispositivi automatici all'interno di una linea, viene meno la la-

miera di protezione antinserimento tra i trasporti d'entrata e d'uscita direttamente adiacenti.

AVVERTENZA

Montare sostanzialmente la lamiera di protezione antinserimento "sotto" (articolo n. 03003432-

01) sempre nel lato d'entrata

del primo

dispositivo automatico e nel lato d'uscita

dell'ultimo

dispo-

sitivo automatico di una linea con 4 viti ad esagono cavo M4x12. In questo modo s'impedisce

che il personale inserisca le mani nell'interno del dispositivo automatico senza essere autoriz-

zato.

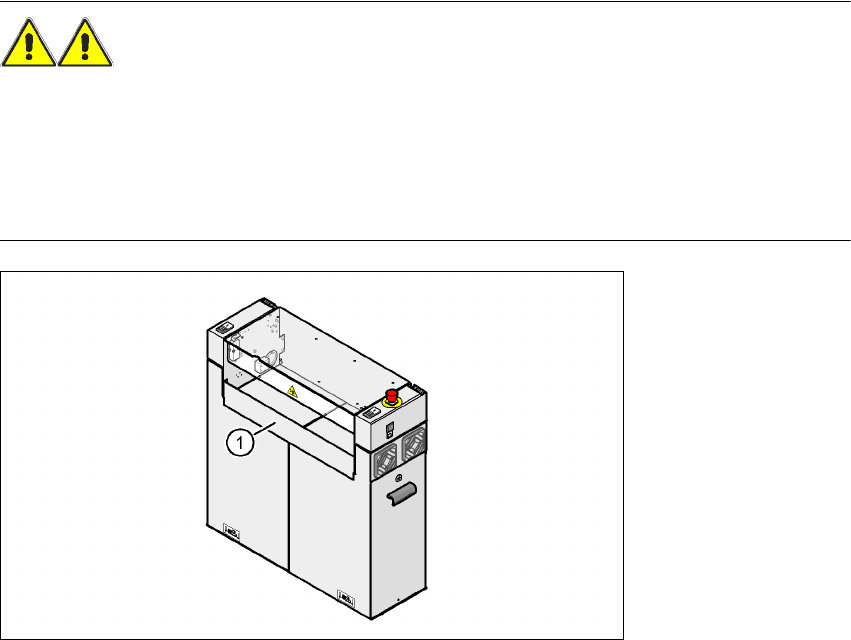

Fig. 4.4 - 18 Montare la lamiera di protezione antinserimento "sotto" nel lato d'entrata del CS

(1) Lamiera di protezione antinserimento "sotto", articolo n. 03003432-01

Manuale per l'uso SIPLACE serie HF 4 Installazione e messa in esercizio

Versione software SR.50x.xx Edizione 01/2006 IT 4.4 Installazione del dispositivo automatico

207

4.4.11 Installazione dell'unità del computer nel modello HF e HF/3

4.4.11.1 Unità del computer - punti di collegamento elettrici

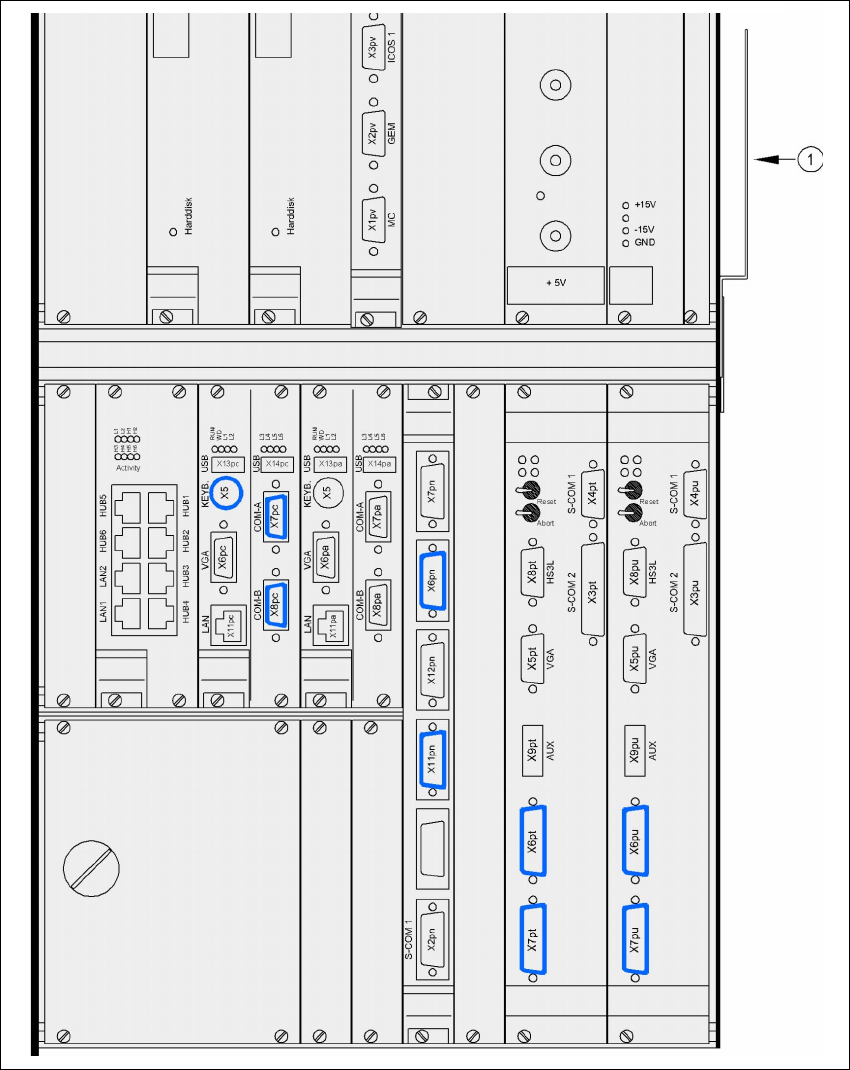

Fig. 4.4 - 19 Unità del computer, lato anteriore - collegamento della spina

(1) Lamiera di guida del cavo

Videocamera Videocamera

CAN-bus 2 CAN-bus 2 CAN-bus 1 CAN-bus 1

4 Installazione e messa in esercizio Manuale per l'uso SIPLACE serie HF

4.4 Installazione del dispositivo automatico Versione software SR.50x.xx Edizione 01/2006 IT

208

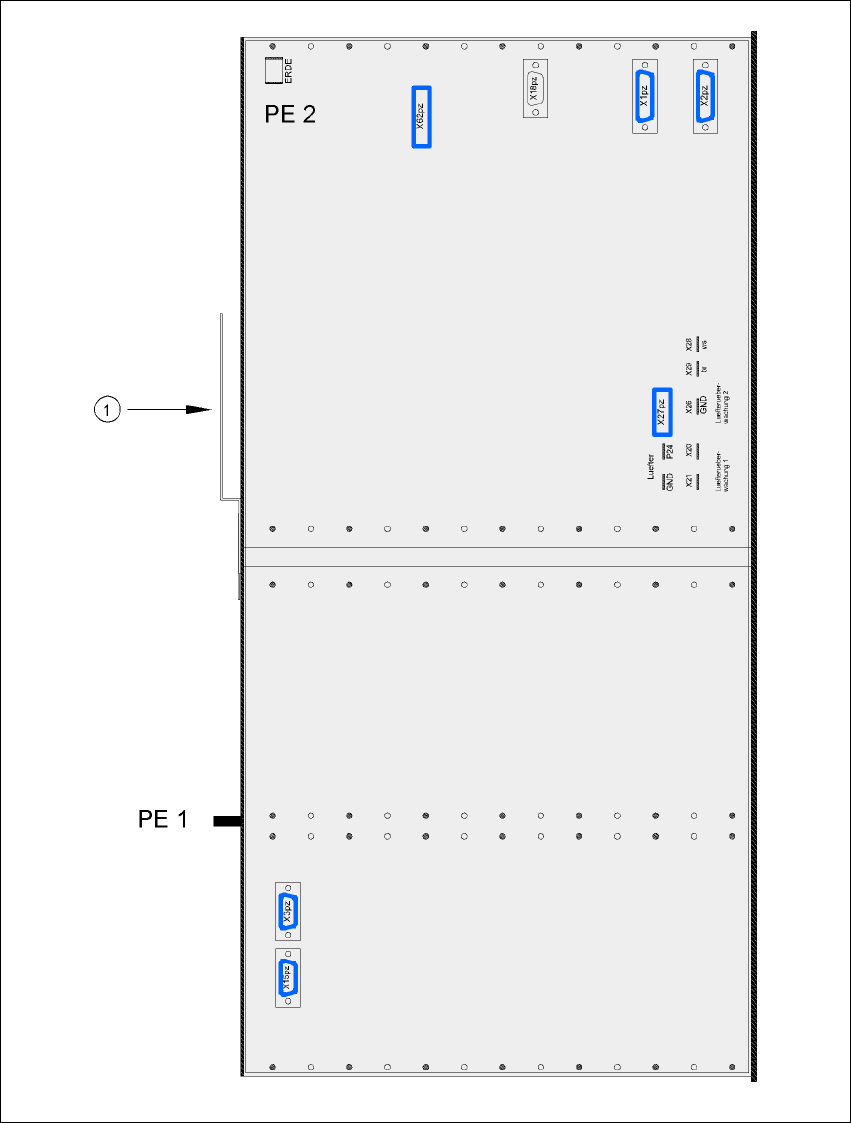

Fig. 4.4 - 20 Unità del computer, lato posteriore - collegamento della spina

(1) Lamiera di guida del cavo
