Manuale per l'uso SIPLACE serie HF 4 Installazione e messa in esercizio

Versione software SR.50x.xx Edizione 01/2006 IT 4.4 Installazione del dispositivo automatico

215

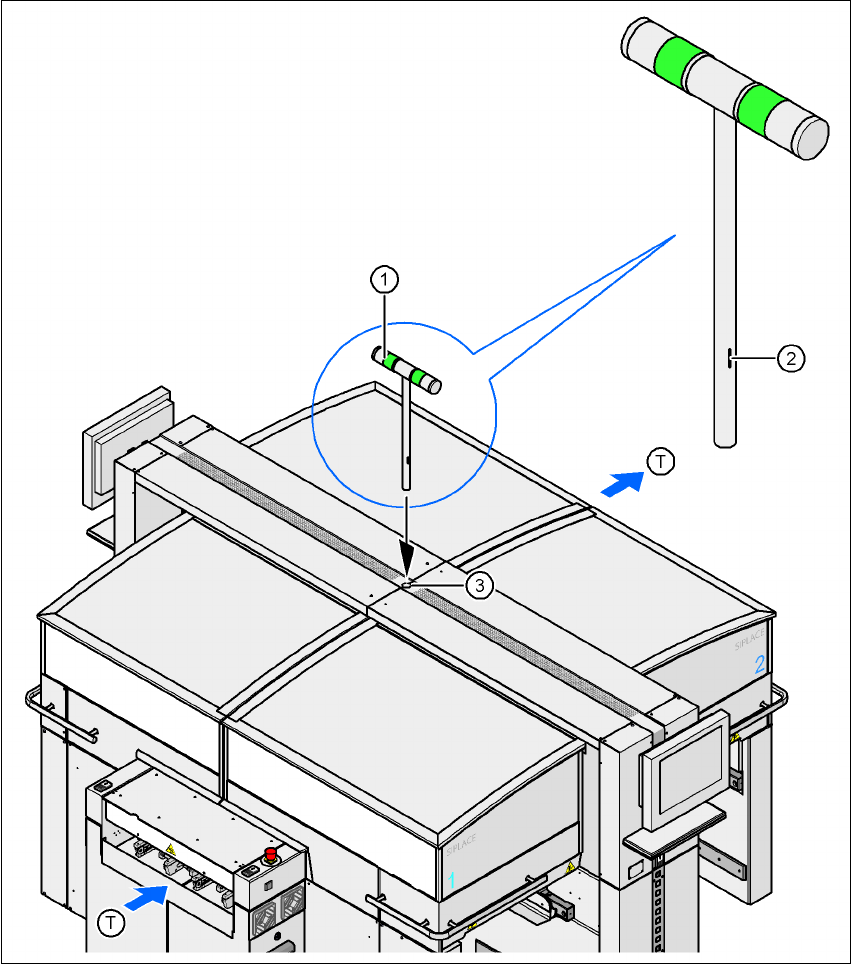

Fig. 4.4 - 22 Montaggio del display principale degli errori

(1) Display principale degli errori

(2) Contrassegno

(3) Foro per la luce principale dei guasti

(T) Direzione di trasporto CS

4 Installazione e messa in esercizio Manuale per l'uso SIPLACE serie HF

4.4 Installazione del dispositivo automatico Versione software SR.50x.xx Edizione 01/2006 IT

216

4.4.14 Integrare il dispositivo automatico nella linea

Æ Rispettare le indicazioni d'avvertenza descritte nella sezione 4.4.2, pagina 176.

Æ Troverete attrezzi e dispositivi ausiliari nella sezione 4.4.3, pagina 177.

4.4.14.1 Posizionare l'elevatore a forca

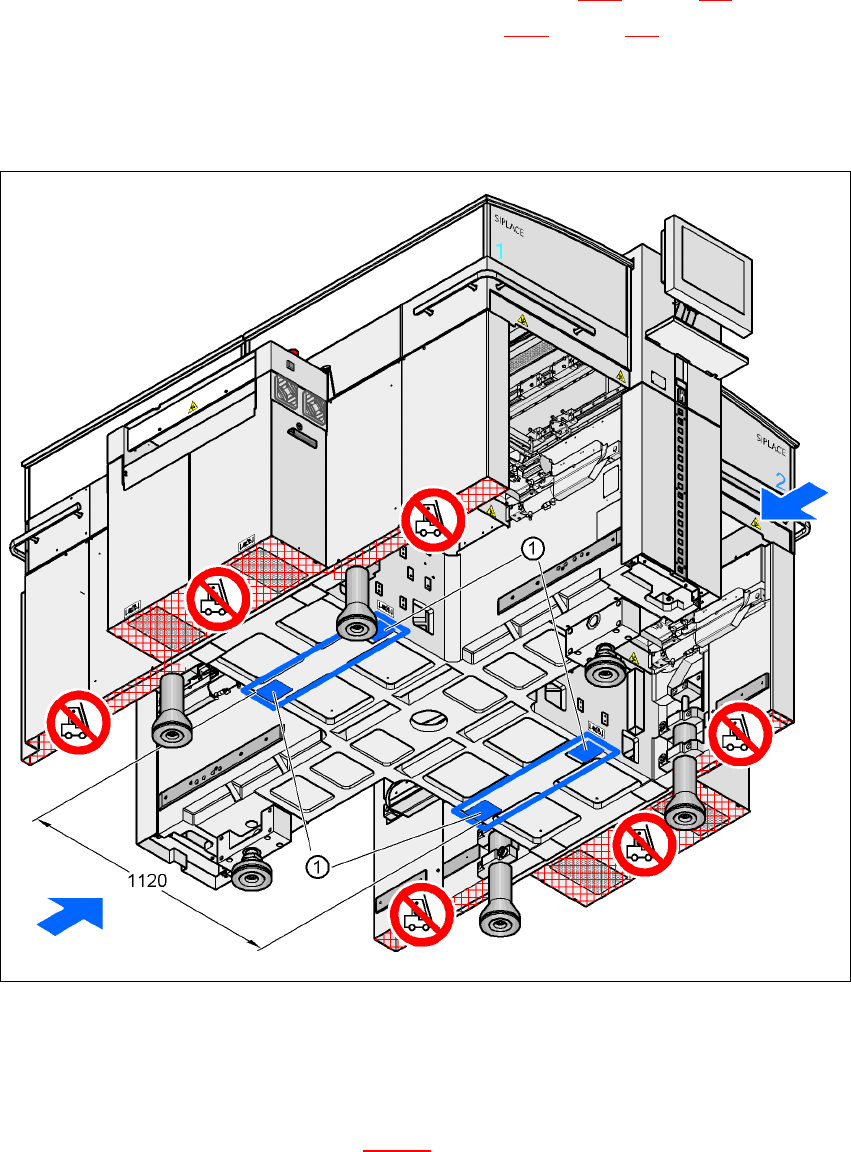

Fig. 4.4 - 23 Superfici d'appoggio - forca trasversale rispetto alla direzione di trasporto del circuito stampato

(1) Superfici d'appoggio per la forca dell'elevatore a forca

Æ Posizionare l'elevatore a forca trasversalmente rispetto alla direzione di trasporto del circuito

scheda ed aprire la forca così che la superficie d'appoggio del dispositivo automatico poggi

uniformemente sulla forca (vedi Fig. 4.4 - 23

Manuale per l'uso SIPLACE serie HF 4 Installazione e messa in esercizio

Versione software SR.50x.xx Edizione 01/2006 IT 4.4 Installazione del dispositivo automatico

217

AVVERTENZA

Prima

di sollevare il dispositivo automatico, rispettare assolutamente i seguenti punti per evitare

danni irreversibili alla macchina:

– La distanza della forca deve essere tra 800 e 900 mm. Per le superfici d'appoggio dell'eleva-

tore a forca consultare la Fig. 4.4 - 23

. La distanza esterna delle superfici d'appoggio è di 1120

mm. È espressamente vietato allargare la distanza della forca in modo tale da sollevare il di-

spositivo automatico nelle parti laterali del telaio della macchina. Ne conseguirebbe la defor-

mazione del telaio della macchina.

Æ Accertarsi di applicare uniformemente il peso sulla forca quando si solleva il dispositivo au-

tomatico. Una base solida tra la forca ed il dispositivo automatico impedisce il rovesciamento

del dispositivo automatico quando lo si solleva. In questo modo si può evitare di applicare

peso solo su un lato dei piedi della macchina, che causerebbe la deformazione del fissaggio

dei piedi della macchina. È consigliabile che un'altra persona osservi il sollevamento del di-

spositivo automatico e garantisca che quest'ultimo non si rovesci sul lato quando lo si solleva

con l'elevatore a forca.

4.4.14.2 Cosa rispettare assolutamente durante il trasporto

AVVERTENZA

Durante il trasporto, accertarsi assolutamente che

tutti

i piedi della macchina ondeggino libera-

mente sul pavimento perché se i piedi della macchina strisciano sul pavimento durante il tra-

sporto e si scontrano contro un ostacolo, si potrebbe danneggiare il fissaggio dei piedi della

macchina nel telaio del dispositivo automatico.
