5 Operazioni da svolgere sulla macchina Manuale per l'uso SIPLACE serie HF 5.3 Eseguire un pr ocesso di contr ollo Versione software SR.50x.xx Edizione 01/2006 IT 230 5.3.2 T agliare le cinghie in tempo ISTRUZIONE: …

Manuale per l'uso SIPLACE serie HF 5 Operazioni da svolgere sulla macchina

Versione software SR.50x.xx Edizione 01/2006 IT 5.3 Eseguire un processo di controllo

229

5.3 Eseguire un processo di controllo

5.3.1 Controllo dei caricatori S

Æ Controllare che la cinghia sia posizionata nel modo giusto nelle molle del caricatore S.

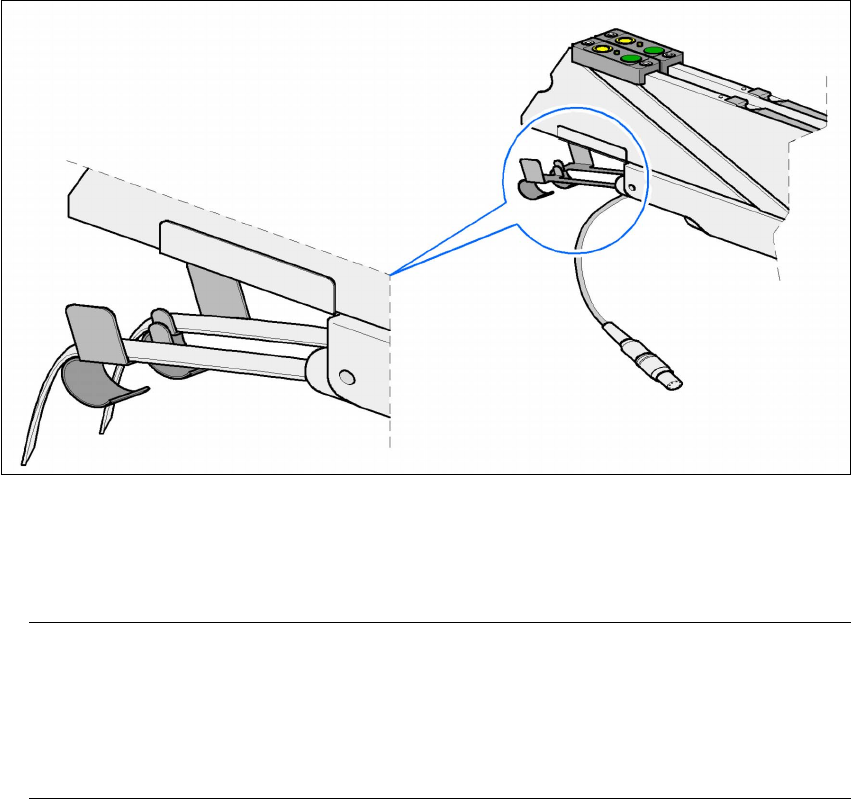

Fig. 5.3 - 1 Inserire la cinghia nelle molle del caricatore S

Æ Controllare se è pieno il contenitore della pellicola del caricatore S.

Se è così, togliere la pellicola e tagliarla con le forbici.

NOTA

Se non tagliate la pellicola, bensì la stappate, potrebbero verificarsi problemi con l’aspira-

zione del nastro.

I caricatori da 3 x 8 mm sono dotati di lama integrata, che si trova sotto i coperchi del con-

tenitore della pellicola alla fine del caricatore. 5

Æ Controllare che la finestra di prelievo del caricatore abbia le dimensioni giuste per il compo-

nente.

Æ Accertarsi che siano inserite le guide della cinghia dei caricatori combinati (24 mm / 32 mm).

Æ Accertarsi che sia inserita la guida accessoria di plastica dei caricatori combinati.

5 Operazioni da svolgere sulla macchina Manuale per l'uso SIPLACE serie HF

5.3 Eseguire un processo di controllo Versione software SR.50x.xx Edizione 01/2006 IT

230

5.3.2 Tagliare le cinghie in tempo

ISTRUZIONE:

Tagliare i nastri per tempo in modo tale che i caricatori non si svuotino. altrimenti potrebbero

verificarsi elevati tempi di arresto.

Fare tuttavia attenzione a non tagliare i nastri troppo presto poiché se dopo averle tagliate le

arrotolate alla fine del nastro vecchio del nuovo rullo, può accadere che il rullo del nuovo na-

stro si riempia troppo e il nastro potrebbe slittare, rimanendo agganciato da qualche parte.

Ciò causa errori di prelievo ed elevati tempi di arresto. 5

5.3.3 Controllo dei supporti CS

Controllare la posizione dei supporti magnetici CS nel tavolo di sollevamento:

– Accertarsi che i supporti CS non collidano con i componenti del lato inferiore dei circuiti

stampati.

– Accertarsi inoltre che i supporti CS non collidano con i fianchi del trasporto CS.

5.3.4 Inserimento delle lamiere di separazione nel contenitore della cinghia

Æ La lamiera di separazione ha angoli diversi e può essere inserita nel contenitore della cinghia

in due modi. Usando gli assi ad innesto, la lamiera di separazione con le cavità per gli assi ad

innesto è rivolta verso l'alto (vedi la Pos. 6 nella Fig. 5.3 - 2

). Se non usate assi ad innesto, il

bordo arrotondato della lamiera di separazione è rivolto verso l'alto (vedi la Pos. 5 nella Fig. 5.3

- 2).

Æ Inserire le lamiere di separazione, come illustrato nella Fig. 5.3 - 2 e fare attenzione che la

divisione più piccola del contenitore del nastro sia una divisione da 2; ciò permette di evitare

errori di montaggio.

Æ Controllare che le lamiere di separazione assumano la stessa posizione di arresto di tutti e

tre i listelli guida. In caso contrario, la lamiera di separazione viene piegata o inclinata.

Manuale per l'uso SIPLACE serie HF 5 Operazioni da svolgere sulla macchina

Versione software SR.50x.xx Edizione 01/2006 IT 5.3 Eseguire un processo di controllo

231

Fig. 5.3 - 2 Lamiere di separazione del contenitore nastro

(1) Listello guida per le lamiere di separazione

(2) Contenitore per cinghia

(3) Contenitore scarti cinghia

(4) Supporti di scorrimento per i rulli della cinghia

(5) Posizione della lamiera di separazione se non si usano assi ad innesto

(6) Posizione della lamiera di separazione se si usano assi ad innesto
