Manuale per l'uso SIPLACE serie HF 5 Operazioni da svolgere sulla macchina Versione sof tware SR.50x.xx Edizione 01/2006 IT 5.3 Eseguire un proc esso di contr ollo 231 5 Fig. 5.3 - 2 Lamiere di separazione del conte…
5 Operazioni da svolgere sulla macchina Manuale per l'uso SIPLACE serie HF
5.3 Eseguire un processo di controllo Versione software SR.50x.xx Edizione 01/2006 IT
230
5.3.2 Tagliare le cinghie in tempo
ISTRUZIONE:
Tagliare i nastri per tempo in modo tale che i caricatori non si svuotino. altrimenti potrebbero
verificarsi elevati tempi di arresto.
Fare tuttavia attenzione a non tagliare i nastri troppo presto poiché se dopo averle tagliate le
arrotolate alla fine del nastro vecchio del nuovo rullo, può accadere che il rullo del nuovo na-
stro si riempia troppo e il nastro potrebbe slittare, rimanendo agganciato da qualche parte.
Ciò causa errori di prelievo ed elevati tempi di arresto. 5
5.3.3 Controllo dei supporti CS
Æ
Controllare la posizione dei supporti magnetici CS nel tavolo di sollevamento:
– Accertarsi che i supporti CS non collidano con i componenti del lato inferiore dei circuiti
stampati.
– Accertarsi inoltre che i supporti CS non collidano con i fianchi del trasporto CS.
5.3.4 Inserimento delle lamiere di separazione nel contenitore della cinghia
Æ La lamiera di separazione ha angoli diversi e può essere inserita nel contenitore della cinghia
in due modi. Usando gli assi ad innesto, la lamiera di separazione con le cavità per gli assi ad
innesto è rivolta verso l'alto (vedi la Pos. 6 nella Fig. 5.3 - 2
). Se non usate assi ad innesto, il
bordo arrotondato della lamiera di separazione è rivolto verso l'alto (vedi la Pos. 5 nella Fig. 5.3
- 2).
Æ Inserire le lamiere di separazione, come illustrato nella Fig. 5.3 - 2 e fare attenzione che la
divisione più piccola del contenitore del nastro sia una divisione da 2; ciò permette di evitare
errori di montaggio.
Æ Controllare che le lamiere di separazione assumano la stessa posizione di arresto di tutti e
tre i listelli guida. In caso contrario, la lamiera di separazione viene piegata o inclinata.
Manuale per l'uso SIPLACE serie HF 5 Operazioni da svolgere sulla macchina
Versione software SR.50x.xx Edizione 01/2006 IT 5.3 Eseguire un processo di controllo
231
5

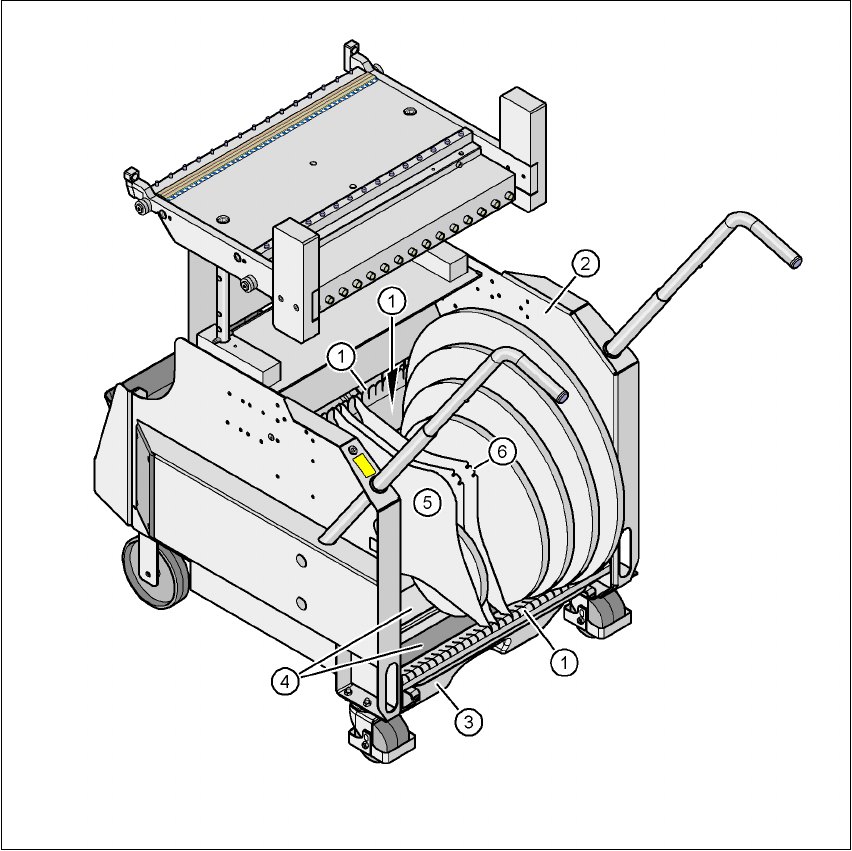

Fig. 5.3 - 2 Lamiere di separazione del contenitore nastro
(1) Listello guida per le lamiere di separazione
(2) Contenitore per cinghia
(3) Contenitore scarti cinghia
(4) Supporti di scorrimento per i rulli della cinghia
(5) Posizione della lamiera di separazione se non si usano assi ad innesto
(6) Posizione della lamiera di separazione se si usano assi ad innesto
5 Operazioni da svolgere sulla macchina Manuale per l'uso SIPLACE serie HF
5.3 Eseguire un processo di controllo Versione software SR.50x.xx Edizione 01/2006 IT
232
5.3.5 Uso degli assi ad innesto per rotoli grandi della cinghia
Æ Inserire assi ad innesto nelle lamiere di separazione per rotoli grandi della cinghia.
ISTRUZIONE
Con le bobine della cinghia di diametro da 15" (381 mm), raccomandiamo l’utilizzo di assi ad
innesto per garantire la sicurezza di funzionamento dei caricatori.
5

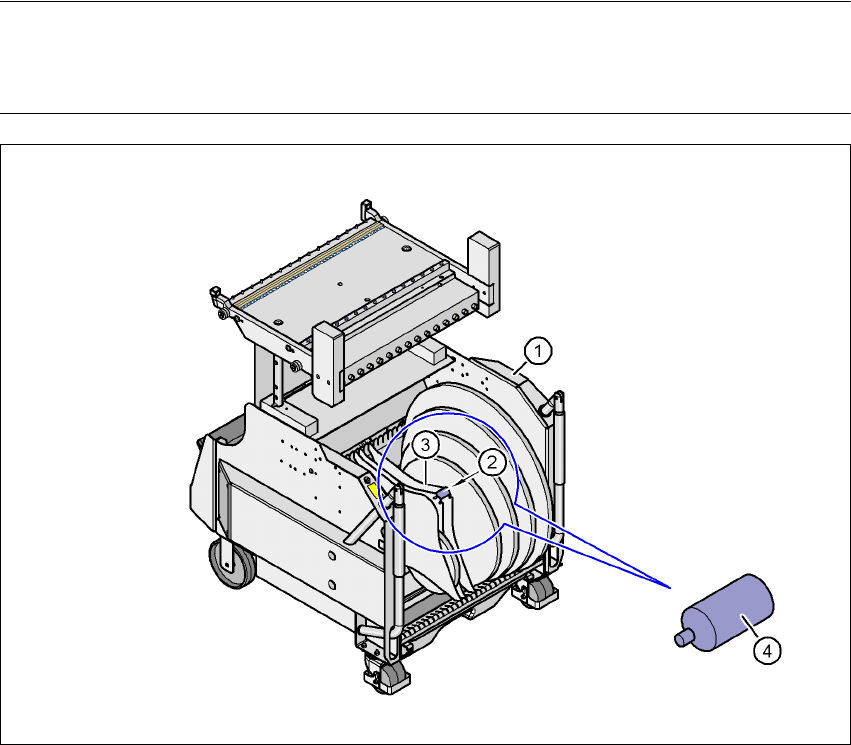

Fig. 5.3 - 3 Inserimento degli assi ad innesto per bobine grandi
5
(1) Carrello CO
(2) Posizione degli assi ad innesto
(3) Lamiera di separazione
(4) Asse ad innesto (ingrandito)
