5 Operazioni da svolgere sulla macchina Manuale per l'uso SIPLACE serie HF 5.4 Allestire i car icatori Versione software SR.50x. xx Edizione 01 /2006 IT 234 5.4.1 Prep arare il t avolo CO ed i cari catori S per l&ap…
Manuale per l'uso SIPLACE serie HF 5 Operazioni da svolgere sulla macchina
Versione software SR.50x.xx Edizione 01/2006 IT 5.4 Allestire i caricatori
233
5.4 Allestire i caricatori
5

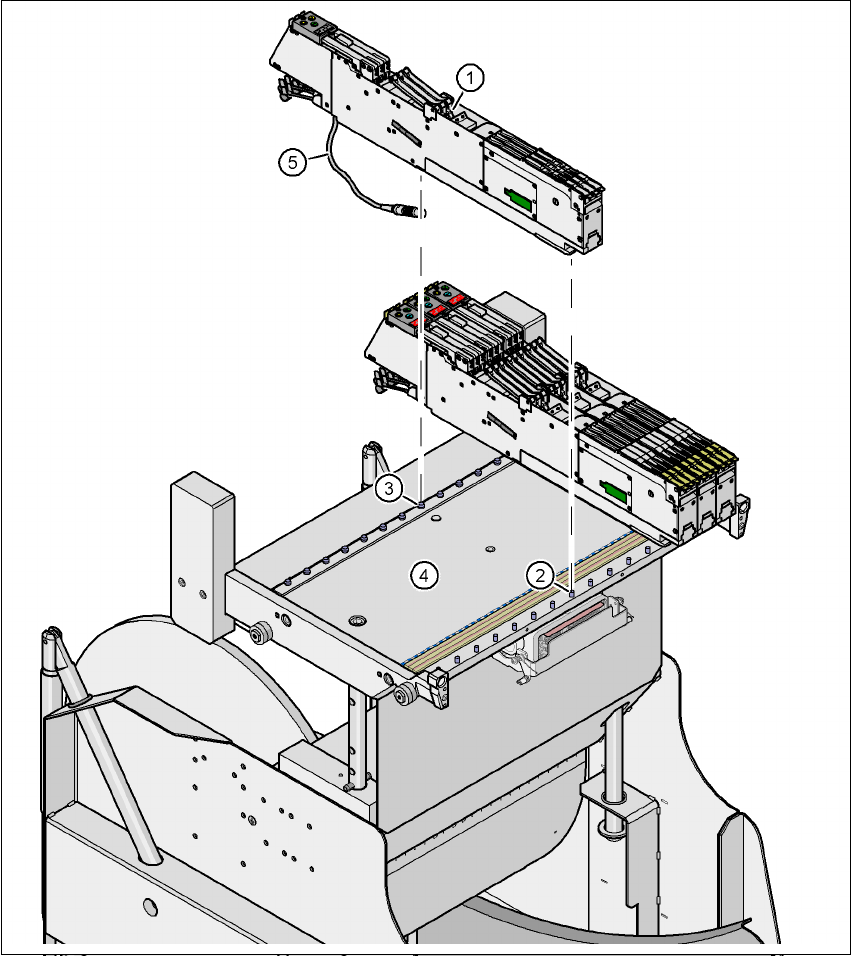

Fig. 5.4 - 1 Tavolo CO con 15 posti per i caricatori S
(1) Caricatore S
(2) Perno di centraggio
(3) Calotta
(4) Tavolo CO
(5) Cavo d'allacciamento del caricatore S
5 Operazioni da svolgere sulla macchina Manuale per l'uso SIPLACE serie HF
5.4 Allestire i caricatori Versione software SR.50x.xx Edizione 01/2006 IT
234
5.4.1 Preparare il tavolo CO ed i caricatori S per l'allestimento
Æ Pulire la superficie d'appoggio del caricatore
Æ Pulire la superficie d'appoggio sul tavolo CO.
Æ Eliminare i componenti sparsi sul tavolo CO con un pennello o un aspirapolvere dall'ugello
adatto.
ATTENZIONE 5
Evitare di togliere con le dita i componenti dal tavolo CO, c'è la possibilità di ferirsi con finis-
sime schegge metalliche.
5.4.2 Applicare i caricatori S
Æ Inserire il modulo d'alimentazione (Pos. 1 nella Fig. 5.4 - 1) innanzitutto con il lato anteriore,
ovvero quello con il piede intagliato, sul tavolo CO (Pos. 4 nella Fig. 5.4 - 1
), in modo tale che
la spina di centraggio (Pos. 2) sul tavolo CO scivoli nella fessura del piede del modulo d'ali-
mentazione.
Æ Abbassare ora il caricatore nel lato posteriore finché la calotta (Pos. 3 nella Fig. 5.4 - 1) spa-
risce completamente nel foro del caricatore.
Æ Accertarsi che i caricatori vengano collocati correttamente sul tavolo CO secondo la loro lar-
ghezza (vedi Fig. 5.4 - 2
).
Æ Controllare se il caricatore è poggiato orizzontalmente sul tavolo dei componenti.
Æ Collegare il connettore del caricatore (Pos. 5 nella Fig. 5.4 - 1) alla presa che si trova sotto il
posto.
ISTRUZIONE 5
Accertarsi di usare assolutamente la presa appartenente al posto per collegare il caricatore
perché i caricatori ricevono l'impulso di comando tramite questa presa. Possibilmente il cari-
catore non funziona nel modo giusto se non viene collegato alla presa giusta. Troverete in-
formazioni dettagliate sull'assegnazione di spina e bussola nelle istruzioni operative del
rispettivo caricatore.
Manuale per l'uso SIPLACE serie HF 5 Operazioni da svolgere sulla macchina
Versione software SR.50x.xx Edizione 01/2006 IT 5.4 Allestire i caricatori
235
Fig. 5.4 - 2 Inserimento di caricatore S di una larghezza di 30 o 45 mm sul tavolo CO
(1) Caricatore, largo 30 mm
(2) Caricatore, largo 45 mm
(3) Caricatore, largo 30 mm
