5.7 Effettuare il riempimento di componenti
Nella guida online troverete le informazioni sullo riempimento dei componenti con e senza codice
a barre.
Æ Per quanto riguarda i caricatori del nastro, provvedere a tagliare sempre per tempo un nuovo
nastro affinché i caricatori non si svuotino.
Æ Tuttavia fare attenzione a non tagliare i nastri troppo presto, poiché se dopo averle tagliate,
avvolgete l’estremità del nastro vecchio sul nuovo rullo può accadere che il rullo del nastro
nuovo si riempia troppo, il nastro slitti e si agganci causando errori di prelievo e tempi di ar-
resto.
Æ Per i rulli della cinghia a partire da 15" (381 mm) usare assolutamente assi ad innesto (vedi
Fig. 5.3 - 3
) ed accertarsi che le lamiere di separazione siano correttamente inserite (vedi Fig.
5.3 - 2
).
5 Operazioni da svolgere sulla macchina Manuale per l'uso SIPLACE serie HF
5.8 Agganciare e sganciare il carrello CO Versione software SR.50x.xx Edizione 01/2006 IT
240
5.8 Agganciare e sganciare il carrello CO
5.8.1 Indicazioni di sicurezza per agganciare e sganciare il carrello CO
AVVERTENZA
Per motivi di sicurezza per evitare infortuni (pericolo di schiacciamento), il carrello CO può
essere agganciato o sganciato sempre solo da un'unica persona.
5

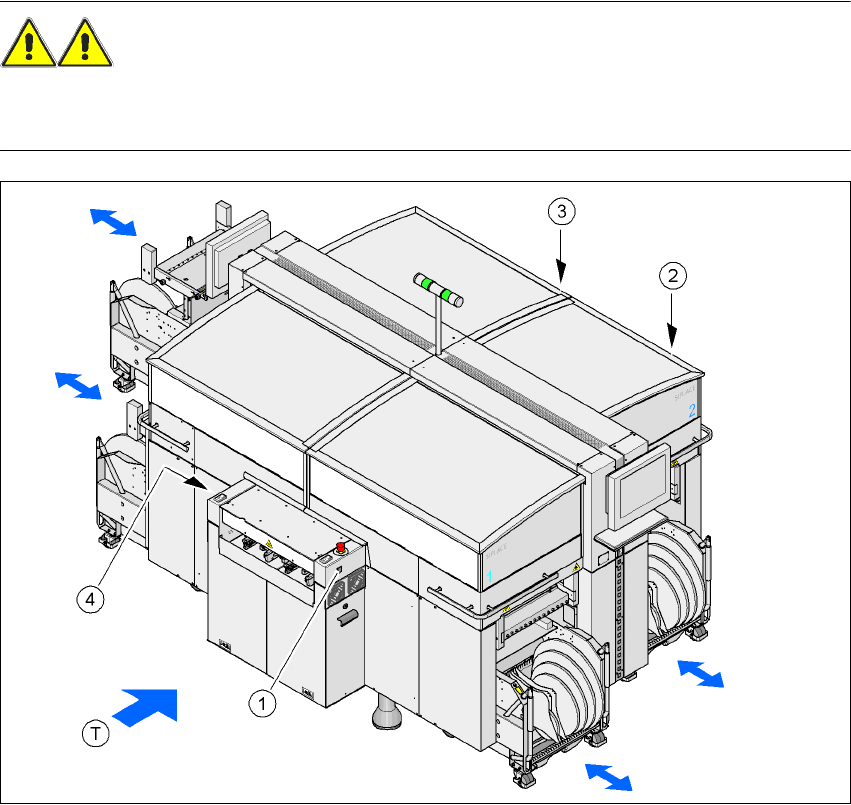

Fig. 5.8 - 1 Indicazioni di sicurezza per agganciare e sganciare il carrello CO
(1) Tasto per agganciare e sganciare il carrello CO, posto 1
(2) Tasto per agganciare e sganciare il carrello CO, posto 2
(3) Tasto per agganciare e sganciare il carrello CO, posto 3
(4) Tasto per agganciare e sganciare il carrello CO, posto 4
(T) Direzione di trasporto circuito stampato
Manuale per l'uso SIPLACE serie HF 5 Operazioni da svolgere sulla macchina
Versione software SR.50x.xx Edizione 01/2006 IT 5.8 Agganciare e sganciare il carrello CO
241
Il piano di sicurezza per la sostituzione del carrello CO prevede che l'utente prema un tasto (Pos.
1, 2, 3 o 4 nella Fig. 5.8 - 1
) nel lato d'entrata o d'uscita del dispositivo automatico per agganciare
o sganciare il carrello CO. Così si garantisce che l'operatore si trovi sempre al lato del dispositivo
automatico durante il processo di aggancio o di sgancio. Inoltre è possibile agganciare il carrello
CO solo se le cappe di protezione sono chiuse.
5.8.2 Sganciare il carrello CO
Æ Cliccare sull’icona ARRESTA LAVORAZIONE del menu VISTA BASE.
Verrà completato il montaggio del circuito scheda appena lavorato. Poi verranno attivate le
icone del menu funzioni singole. 5
Æ Cliccare sull’icona desiderata FUNZIONI SINGOLE PORTALE.
Æ Selezionare FUNZIONI PORTALE.
Æ In questo menu cliccare sul riquadro RAGGIUNGI POSIZIONE DI ALLESTIMENTO.
Tutte le teste di montaggio passano sopra il trasporto CS, così che non possono essere
danneggiate durante la sostituzione del carrello CO. 5
Æ Premere il relativo tasto nel lato d'entrata o d'uscita del dispositivo automatico (Pos. 1, 2, 3 o
4 nella Fig. 5.8 - 1
) finché è agganciato il carrello CO.
Æ Spostare le due maniglie verso l'alto (Pos. 1 nella Fig. 5.8 - 2).
5

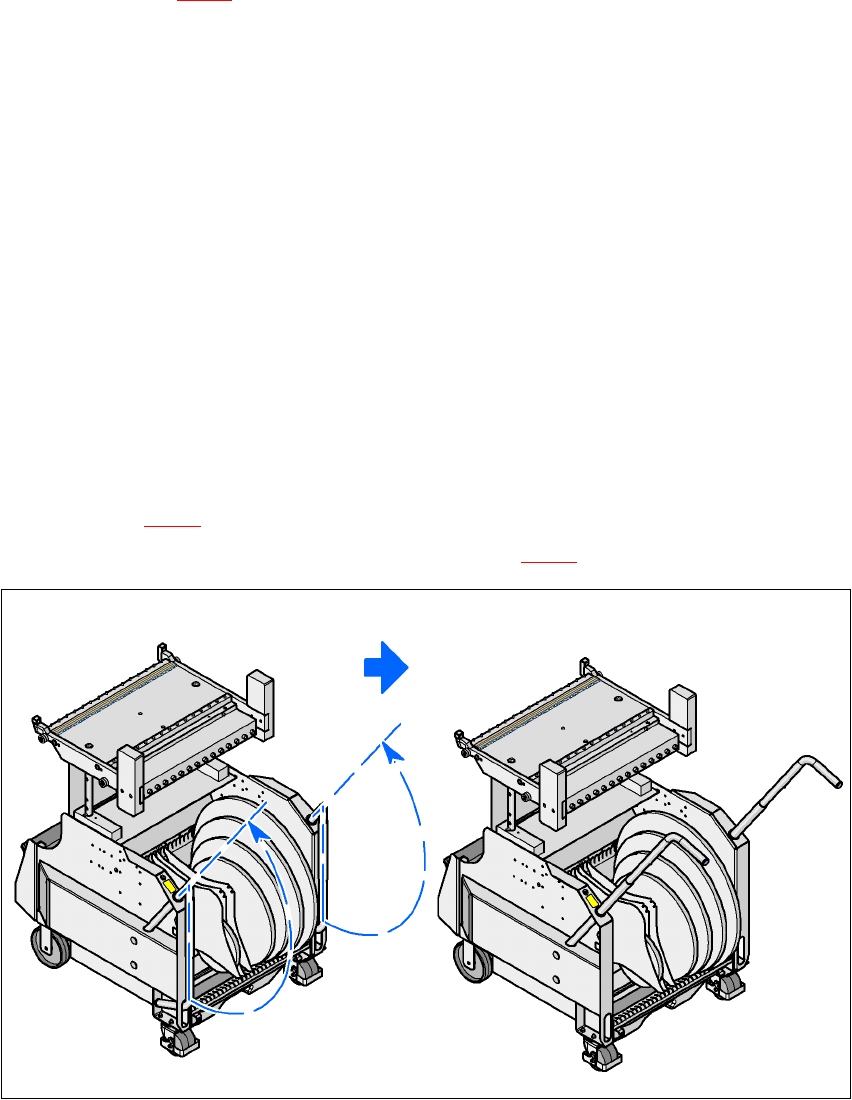

Fig. 5.8 - 2 Ruotare verso l'alto le maniglie del carrello CO per spingerlo
5
Æ Togliere afferrando le manopole con entrambe le mani il carrello CO dal dispositivo automa-
tico.
