Manuale per l'uso SIPLACE serie HF 5 Operazioni da svolgere sulla macchina Versione sof tware SR.50x.xx Edizione 01/2006 IT 5. 8 Agganciare e sganc iare il carrello CO 243 Æ Spingere le buss ole (P os. 1 n ella F ig…
5 Operazioni da svolgere sulla macchina Manuale per l'uso SIPLACE serie HF
5.8 Agganciare e sganciare il carrello CO Versione software SR.50x.xx Edizione 01/2006 IT
242
5.8.3 Indicazioni di sicurezza per muovere il carrello CO
AVVERTENZA
Al fine di evitare incidenti, rispettare assolutamente le seguenti regole quando si muove il carrello
CO.
Æ Afferrare sempre il carrello CO con per le maniglie con entrambe le mani quando lo si vuole
spostare.
Æ Ricordare che un carrello CO pieno di caricatori può rovesciarsi lateralmente o in avanti a par-
tire da un'inclinazione di circa 20°.
Æ Ricordare che la superficie su cui si muove il carrello ha in ogni caso un'inclinazione notevol-
mente più ridotta.
Æ Accertarsi di non scontrarsi con ostacoli. Alla relativa velocità, il carrello potrebbe rovesciarsi
in avanti.
5.8.4 Agganciare il carrello CO
ISTRUZIONE
Accorciare le cinghie nell'estremità anteriore dei caricatori S di circa 3 cm prima di agganciare il
carrello CO.
ATTENZIONE
Controllare che la testa di montaggio si trovi fuori dall'area di spostamento del carrello CO.
Æ Spingere accuratamente il carrello CO nel dispositivo automatico fino al punto d'arresto.
ISTRUZIONE
Chiudere le cappe di sicurezza perché è possibile l'aggancio solo con le cappe di sicurezza
chiuse.
Æ Premere il relativo tasto nel lato d'entrata o d'uscita del dispositivo automatico (Pos. 1, 2, 3 o
4 nella Fig. 5.8 - 1
) finché il carrello è completamente agganciato.
Manuale per l'uso SIPLACE serie HF 5 Operazioni da svolgere sulla macchina
Versione software SR.50x.xx Edizione 01/2006 IT 5.8 Agganciare e sganciare il carrello CO
243
Æ Spingere le bussole (Pos. 1 nella Fig. 5.8 - 2) delle due maniglie verso l'alto e spostare la ma-
niglia verso il basso (Pos. 2 nella Fig. 5.8 - 2
).
5

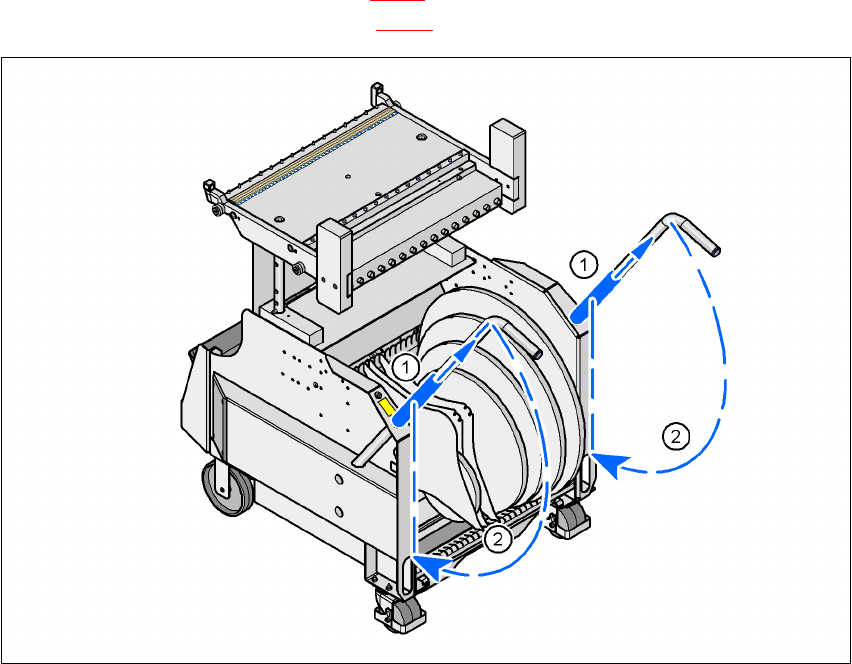

Fig. 5.8 - 3 Ruotare verso il basso le maniglie del carrello CO
(1) Spingere la bussola verso l'alto
(2) Piegare le maniglie in basso
5 Operazioni da svolgere sulla macchina Manuale per l'uso SIPLACE serie HF
5.9 Fare attenzione alla spia di segnalazione degli stati d'esercizio Versione software SR.50x.xx Edizione 01/2006 IT
244
5.9 Fare attenzione alla spia di segnalazione degli stati
d'esercizio
Essa segnala gli stati d’esercizio e le funzioni di guasto del dispositivo automatico.
5.9.1 Descrizione del funzionamento
5
Fig. 5.9 - 1 Spia di segnalazione delle modalità d'esercizio
L1 Spia dei guasti (bianca, a destra)
L2 Spia luminosa del funzionamento (verde, entrambe le spie attivate parallelamente)
L3 Spia dei guasti (bianca, a sinistra)
(T) Direzione di trasporto CS
5.9.2 Modalità d’esercizio generali
–
Spia luminosa del funzionamento (verde) sempre accesa
Il dispositivo automatico sta funzionando
–
Spia luminosa del funzionamento lampeggiante (verde)
Il dispositivo automatico sta aspettando un circuito stampato nel convogliatore d’entrata o il
dispositivo automatico aspetta che si liberi il convogliatore d’uscita.
–
La spia di guasto destra bianca L1 lampeggia
Sul lato destro del dispositivo automatico, una o più tracce sono vuote. Il dispositivo automa-
tico sta montando componenti tuttora presenti.
