6 Preparazione c omponenti Manuale per l'uso SIPLACE serie HF 6.2 Dati tecnici dei caricatori S Versione software SR.50x.xx Edizione 01/2006 IT 258 6.2.10 Caricatore della cinghia S DP da 44 mm per t asche profonde …
Manuale per l'uso SIPLACE serie HF 6 Preparazione componenti
Versione software SR.50x.xx Edizione 01/2006 IT 6.2 Dati tecnici dei caricatori S
257
6.2.9 Caricatore della cinghia S da 44 mm

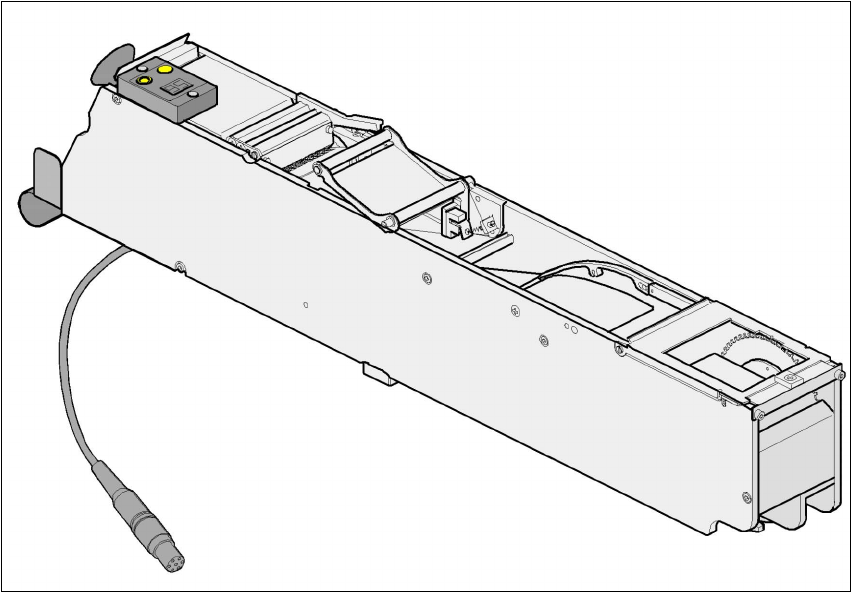

Fig. 6.2 - 9 Caricatore della cinghia S da 44 mm
No. articolo 00141094-xx 6
Larghezza 54,6 mm 6
Tracce per caricatore 1 6
Posti occupati dei caricatori 2 6
Numero massimo di caricatori 4 x 7 6
Riserva componenti con bobine da 7" ca. 2.000 pezzi 6
Larghezza dei passi di trasporto da 4 a 52 mm in passi di 4mm 6
6 Preparazione componenti Manuale per l'uso SIPLACE serie HF
6.2 Dati tecnici dei caricatori S Versione software SR.50x.xx Edizione 01/2006 IT
258
6.2.10 Caricatore della cinghia S DP da 44 mm per tasche profonde

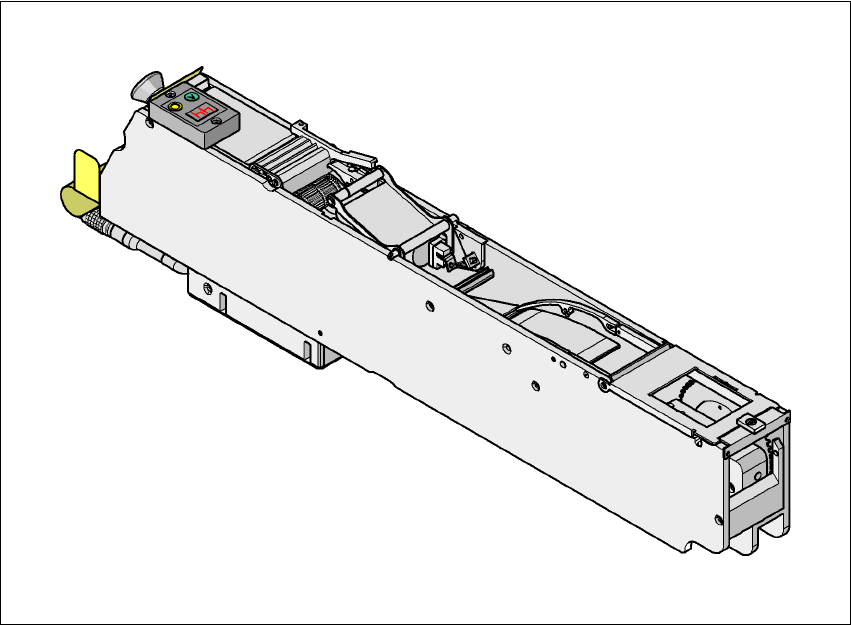

Fig. 6.2 - 10 Caricatore della cinghia S DP da 44 mm per tasche profonde
No. articolo 00141194-xx 6
Larghezza 54,6 mm 6
Tracce per caricatore 1 6
Posti occupati dei caricatori 2 6
Numero massimo di caricatori 4 x 7 6
Altezza della cinghia fino a 25 mm 6
Larghezza dei passi di trasporto da 4 a 52 mm in passi di 4 mm 6
6
Manuale per l'uso SIPLACE serie HF 6 Preparazione componenti
Versione software SR.50x.xx Edizione 01/2006 IT 6.2 Dati tecnici dei caricatori S
259
6.2.11 Caricatore della cinghia S da 56 mm
Fig. 6.2 - 11 Caricatore della cinghia S da 56 mm
No. articolo 00141095-xx 6
Larghezza 66,6 mm 6
Tracce per caricatore 1 6
Posti occupati dei caricatori 2,5 6
Numero massimo di caricatori 4 x 6 6
Riserva componenti con bobine da 7" ca. 2.000 pezzi 6
Larghezza dei passi di trasporto da 4 a 68mm in passi di 4mm 6
